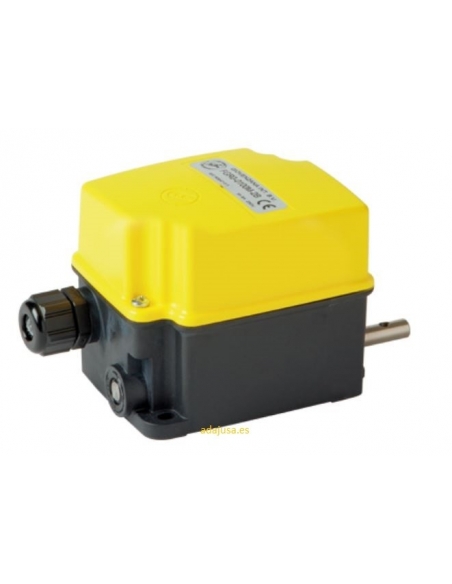

4 Mikroschalter Verhältnis 1:100 Serie FGR0

Begrenzer mit Rundenzähler, ausgestattet mit 4 Mikroschaltern mit je 1 NO/NC-Kontakt, der verwendet wird, wenn es notwendig ist, die Anzahl der Umdrehungen zu zählen, um den Weg einer Maschine, einer Gruppenbrücke, einer Tür... zu begrenzen, wobei eine untere Grenze, eine obere Grenze und je nach Anzahl der Ausgangs-Mikroschalter eine Zwischengrenze eingestellt werden kann.

Normalerweise ist der Drehzahlbegrenzer mit der Motorwelle oder dem Verdrängersystem verbunden und verwendet eine Reihe von Zahnrädern und Nocken mit dem entsprechenden Verhältnis, um einen Mikroschalter zu aktivieren, wenn die entsprechende Anzahl von Umdrehungen erreicht ist. Sie wird im Allgemeinen verwendet, um den Motor bei Erreichen der eingestellten Endlage(n) abzustellen.

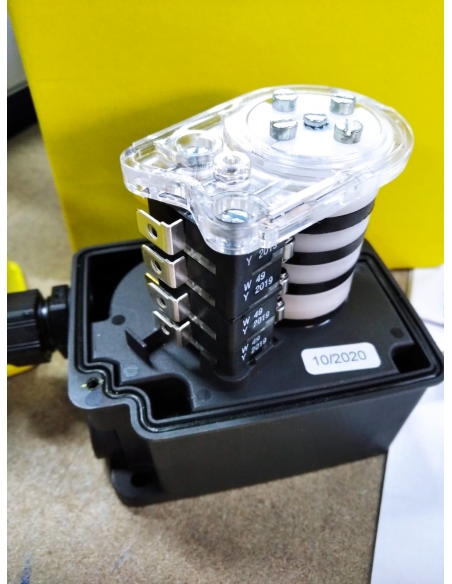

Der Drehzahlbegrenzer steuert über ein Getriebe ein Nockensystem, das mit 2, 4 oder mehr Mikroschaltern arbeitet.

Jede Nocke ist mit einer Stellschraube ausgestattet, die für jede Nocke unabhängig wirkt, so dass es möglich ist, die Öffnung und Betätigung jedes Mikroschalters entsprechend den erforderlichen Anforderungen zu kalibrieren.

Die wichtigsten Merkmale dieser Serie von Begrenzungszählern sind die folgenden:

• Die Umdrehungen der Welle werden auf ein Nockenschaltwerk übertragen, durch das die mechanischen Schaltkontakte betätigt werden.
• Es sind verschiedene Getriebeübersetzungen verfügbar.
• Der Regler kann mit bis zu 4 Schaltkontakten ausgestattet werden.
• Zwangsöffnung der Öffnerkontakte für Sicherheitsfunktionen.
• Jeder Nocken kann individuell auf die gewünschte Position eingestellt werden und ermöglicht so eine flexible Anpassung der Endpositionen und/oder Referenzpunkte.
• Um Abrieb, Verschleiß und Rost zu reduzieren, sind die Antriebs- und Führungswellen der Getriebe aus Edelstahl gefertigt.
• Die runde Gummidichtung bietet einen hohen Schutz gegen Staub und Wasser, so dass die Schutzart IP66 problemlos erreicht werden kann.
• Der optimierte Innenraum ermöglicht eine schnelle und einfache Verkabelung.
• Europäische Herstellung unter strengen Sicherheitsvorschriften.

Der Einsatz dieser Serie von Drehzahlbegrenzern bringt vor allem folgende Vorteile:

• Hoher Schutzgrad.
• Extreme Temperaturbeständigkeit: -30ºC bis +70ºC.
• Einfach zu bedienen, widerstandsfähig und langlebig.
• Garantierte Sicherheit.

Allgemeine Merkmale:

• Hersteller: Giovenzana
• Aktenzeichen: FGR0-0100M-4A
• Verhältnis: 1:100
• anzahl von Mikroschaltern: 4
• Typ des Mikroschalterkontakts: 1 Schließer/Öffner, zwangsöffnend.
• Anschluss: Über Faston-Klemmen
• Konformitätsnormen für Mikroschalter: IEC/EN 61058-1, UL 1054, EN 60204-1, EN 60947-1, EN 60947-5-1.
• Kennzeichnung: CE, cRUus, CCC, EAC.
• Bemessungsisolationsspannung (Ui): 250V
• Thermischer Nennstrom (Ith): 8A.
• Thermischer Nennstrom:
  • Resistive Last: 8A - 250Vac
  • Induktive Last: 3A - 250Vac
• Wellentyp: Edelstahl
• Art der Befestigung: Bodenbefestigung
• Gehäuse: aus selbstverlöschendem thermoplastischem Material
• Schutzart IP-67 IEC/EN 60529
• Kabeleinführungen: 2 mit M16-Gewinde
• Betriebsumgebungstemperatur: -25ºC bis +70ºC.

Standard-Nockenformat 10º


Andere Nockenformate auf Anfrage:



Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf den Reiter "Anhänge" klicken.
Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften
