Drehstromtransformator 6,3 KVA 400/230+N mit Schutzart IP23

Spezielles Fertigungsmaterial
556,23 € Steuern inklusive

467.42 zzgl. MwSt.

TRT6-400/230

Dreiphasentransformator von 6,3kVA mit Metallgehäuse, der die Spannungsanpassung zwischen Netz und Empfänger in Dreiphasensystemen ermöglicht, 400Vac bis 230Vac (erzeugt Neutralleiter), Sternkonfiguration der Eingangs- und Ausgangswicklungen, zugänglicher Neutralleiter in der Sekundärwicklung. Montiert in einem Metallgehäuse mit Schutzart IP-23.

Referenz: TRT1-6,3

Esquema trasformador trifasico con pantalla 400-230

Repräsentatives Bild zu Veranschaulichungszwecken, der gelieferte Artikel entspricht den angegebenen Spezifikationen.

1 Frage zum Produkt
Datenschutz
Versand
Rücksendungen


Dreiphasentransformator zur Spannungsänderung, galvanischen Trennung von Stromkreisen oder Maschinen, trockene Ausführung. Sternförmig geschaltete Eingangs- und Ausgangswicklungen und zugänglicher Nullleiter in der Sekundärwicklung.

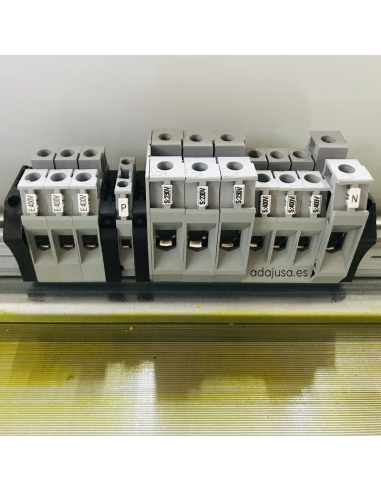

Sie werden in einem Metallgehäuse geliefert, das einen Isolationsgrad von IP-23 bietet, Anschluss über Klemmen. Sie verfügen über keine Überlastschutzschaltung.

Sie werden aus verlustarmen magnetischen Blechen hergestellt und bieten hohe Leistungen.

Technische Merkmale:

  • Bezeichnung: TRT1-6,3
  • Wicklungen: Wärmeklasse N 200ºC.
  • Primärspannung: 400Vac.
  • Sekundärspannung: 230 Vac.
  • Leistung: 6,3KVA.
  • Scheinbarer Strom:
    • 400Vac: 9A
    • 230Vac: 15,8A
  • Frequenz: 50/60Hz.
  • Anschluss: Yyn0.
  • Prüfspannung: 3KV zwischen Wicklungen und Erde.
  • Isolierung: Wärmeklasse F 155ºC und H 180ºC.
  • Schutzart: IP-23 (Metallgehäuse).
  • Umgebungstemperatur: TA=25ºC.
  • Kühlung: ANAN (Natürliche Luft).
  • Zertifizierung: UNE-EN 61558, UNE-EN 60076.

Dimensiones de transformadores trifásicos

Der Transformator wird ohne jede Art von Überlastschutz geliefert, der Einbau eines solchen ist zwingend erforderlich, um eine Überlastung des Transformators zu vermeiden. Die angegebene Leistung und der Strom sind Scheinleistungen, der vom Transformator gelieferte Wirkstrom hängt vom Leistungsfaktor der angeschlossenen Last ab.
Geräte für den professionellen Einsatz sind unter Beachtung der am Installationsort geltenden Vorschriften zu installieren.

Fragen

Frage
Buongiorno, siamo alla ricerca di un trasformatore trifase per rendere compatibile allo standard elettrico europeo 400VAC un chiller in nostro possesso modello SMC cod. HRS 090-WF-20 di cui vorrei farvi verificare le specifiche per conferma fattibilità tecnica. Ci occorrono 2 pcs. del trasformatore in oggetto asap in versione inscatolata con scocca di protezione (installazione del trasformatore in area produttiva vicino al chiller in questione). Credo il prodotto corretto sia "TRASFORMATORE TRIFASE 6 KVA 400/230+N CON SCATOLA IP23" ma vorrei avere vostra conferma della sua correttezza per la nostra applicazione prima di acquistare. Vogliate per favore contattarmi per condivisione specifiche dell'applicazione. Grazie mille e cordiali saluti ______ Francesco Maja Head of Additive Manufacturing Engineering & Production M: +41 76 386 79 41 [email protected] GF Machining Solutions SA TU Advanced Manufacturing Via Zandone 5 6616, Losone (TI) Switzerland
Antwort

Buon pomeriggio,

Il trasformatore scelto è per reti trifase, permette di convertire una tensione di ingresso trifase 400Vac in trifase 230Vac+N. e può supportare carichi di 4kW. Tenere conto che il calcolo della potenza di un trasformatore deve essere fatto sovradimensionando del 20% per un corretto funzionamento e per evitare problemi e guasti dovuti al sovraccarico.

Verificare che sia il prodotto adatto alla propria applicazione e soprattutto che la potenza del trasformatore scelto sia adeguata.

Saluti

ADAJUSA

Francesco Maja auf 23.01.2023 12:33:33

Frage zum Produkt

* Erforderliche Felder
(lesen)

Verantwortlicher: ADAJUSA (CONSTRUCCIONES PBR, S.L.), Zweck: Beantwortung von Informationsanfragen, Legitimität: Zustimmung des Interessenten, Empfänger: Daten werden nicht an Dritte weitergegeben, Rechte: Zugriff auf, Berichtigung und Löschung von Daten usw Rechte, wie in den zusätzlichen Informationen erläutert. (lesen)

16 andere Produkte in derselben Kategorie:

Drehstromtransformator 5 KVA 230/400+N mit Schutzart IP23 Drehstromtransformator 5 KVA 230/400+N mit Schutzart IP23 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 5 KVA 230/400+N mit Schutzart IP23

Generico-SEV
TRT5-230
489,73 € (411,54 € zzgl. MwSt.)
Dreiphasentransformator von 5kVA mit Metallgehäuse, der die Spannungsanpassung zwischen Netz und Empfänger in Dreiphasensystemen ermöglicht, 230Vac bis 400Vac (erzeugt Nullleiter), Sternkonfiguration der Eingangs- und Ausgangswicklungen, zugänglicher Nullleiter in der Sekundärwicklung. Montiert in einem Metallgehäuse mit Schutzart IP-23. Referenz:...
Drehstromtransformator 63 KVA 400/230+N mit Schutzart IP23 Drehstromtransformator 63 KVA 400/230+N mit Schutzart IP23 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 63 KVA 400/230+N mit Schutzart IP23

Generico-SEV
TRT63-400/230
3.020,97 € (2.538,63 € zzgl. MwSt.)
Dreiphasentransformator von 63kVA mit Metallgehäuse, der die Spannungsanpassung zwischen Netz und Empfänger in Dreiphasensystemen ermöglicht, 400Vac bis 230Vac (erzeugt Nullleiter), Sternkonfiguration der Eingangs- und Ausgangswicklungen, zugänglicher Nullleiter in der Sekundärwicklung. Montiert in einem Metallgehäuse mit Schutzart IP-23. Referenz:...
Drehstromtransformator 1 KVA 400/230+N mit Schutzart IP23 Drehstromtransformator 1 KVA 400/230+N mit Schutzart IP23 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 1 KVA 400/230+N mit Schutzart IP23

Generico-SEV
TRT1-400/230
278,11 € (233,71 € zzgl. MwSt.)
Dreiphasentransformator 1kVA, mit Metallgehäuse, ermöglicht die Spannungsanpassung zwischen Netz und Empfänger in Dreiphasensystemen, 400Vac bis 230Vac (erzeugt Nullleiter), Sternschaltung der Eingangs- und Ausgangswicklungen, zugänglicher Nullleiter in der Sekundärwicklung. Montiert in einem Metallgehäuse mit Schutzart IP-23. Referenz: TRT1-1...
Drehstromtransformator 80 KVA 400/230+N mit IP23-Gehäuse Drehstromtransformator 80 KVA 400/230+N mit IP23-Gehäuse 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 80 KVA 400/230+N mit IP23-Gehäuse

Generico-SEV
TRT80-400/230
3.244,67 € (2.726,61 € zzgl. MwSt.)
Dreiphasentransformator von 80kVA mit Metallgehäuse, der die Spannungsanpassung zwischen Netz und Empfänger in Dreiphasensystemen ermöglicht, 400Vac bis 230Vac (erzeugt Nullleiter), Sternkonfiguration der Eingangs- und Ausgangswicklungen, zugänglicher Nullleiter in der Sekundärwicklung. Montiert in einem Metallgehäuse mit Schutzart IP-23. Referenz:...
Drehstromtransformator 20 KVA 230/400+N mit Schutzart IP23 Drehstromtransformator 20 KVA 230/400+N mit Schutzart IP23 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 20 KVA 230/400+N mit Schutzart IP23

Generico-SEV
TRT20-230
1.374,45 € (1.155,00 € zzgl. MwSt.)
Dreiphasentransformator von 20kVA mit Metallgehäuse, der die Spannungsanpassung zwischen Netz und Empfänger in Dreiphasensystemen ermöglicht, 230Vac bis 400Vac (erzeugt Neutralleiter), Sternkonfiguration der Eingangs- und Ausgangswicklungen, zugänglicher Neutralleiter in der Sekundärwicklung. Montiert in einem Metallgehäuse mit Schutzart IP-23. Referenz:...
Dreiphasiger 25 KVA ultraisolierter Transformator mit Gehäuse Dreiphasiger 25 KVA ultraisolierter Transformator mit Gehäuse 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 25 KVA Spannungen nach Bedarf ultraisoliertes Gehäuse IP23

Especial-SEV
TRTA-25-ESP
Starting from 1.915,07 € (1.609,30 € zzgl. MwSt.)
Dreiphasentransformator 25kVA ultraisolierterDreiphasentransformator mit Metallgehäuse, der die Spannungsanpassung und die galvanische Trennung zwischen Leitung und Empfänger in Dreiphasensystemen ermöglicht, wobei die Spannung der Primär- und Sekundärseite vom Kunden verlangt werden muss. Sternförmige Anordnung der Eingangs- und Ausgangswicklungen,...
Siehe
Drehstromtransformator 25 KVA Sonderspannungen mit Gehäuse Drehstromtransformator 25 KVA Sonderspannungen mit Gehäuse 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Dreiphasentransformator 25 KVA Spannungen nach Anforderungen IP23-Gehäuse

Especial-SEV
TRT-25-ESP
Starting from 1.990,67 € (1.672,83 € zzgl. MwSt.)
Dreiphasentransformator 25kVA mit Metallgehäuse, der die Spannungsanpassung und die galvanische Trennung zwischen Leitung und Empfänger in Dreiphasensystemen ermöglicht, die Spannung der Primär- und Sekundärseite kann vom Kunden angefordert werden. Sternförmige Anordnung der Eingangs- und Ausgangswicklungen, zugänglicher Nullleiter in der...
Siehe
Dreiphasiger 50 KVA ultraisolierter Transformator mit Gehäuse Dreiphasiger 50 KVA ultraisolierter Transformator mit Gehäuse 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 50 KVA 400/400+N ultra-isoliertes Dreiphasen-Delta-Stern-Gehäuse...

Generico-SEV
TRTA50-Dyn11
2.559,39 € (2.150,75 € zzgl. MwSt.)
Dreiphasiger, ultraisolierter50-kVA-Transformator mit Metallgehäuse, der die Spannungsanpassung zwischen Netz und Empfänger in Dreiphasensystemen ermöglicht. Es verfügt über einen elektrostatischen Schutzschirm, der unerwünschte Signale und Störungen filtert und zur Erde ableitet. Best.-Nr.: TRTA50-Dyn11
Drehstromtransformator 12,5 KVA 230/400+N mit Schutzart IP23 Drehstromtransformator 12,5 KVA 230/400+N mit Schutzart IP23 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 12,5 KVA 230/400+N mit Schutzart IP23

Generico-SEV
TRT12-230
886,74 € (745,16 € zzgl. MwSt.)
Dreiphasentransformator von 12,5kVA mit Metallgehäuse, der die Spannungsanpassung zwischen Netz und Empfänger in Dreiphasensystemen ermöglicht, 230Vac bis 400Vac (erzeugt Neutralleiter), Sternkonfiguration der Eingangs- und Ausgangswicklungen, zugänglicher Neutralleiter in der Sekundärwicklung. Montiert in einem Metallgehäuse mit Schutzart IP-23....
Drehstromtransformator 31 KVA 400/230+N mit Schutzart IP23 Drehstromtransformator 31 KVA 400/230+N mit Schutzart IP23 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 31,5 KVA 400/230+N mit Schutzart IP23

Generico-SEV
TRT31-400/230
1.668,68 € (1.402,25 € zzgl. MwSt.)
Dreiphasentransformator von 31,5kVA mit Metallgehäuse, der die Spannungsanpassung zwischen Netz und Empfänger in Dreiphasensystemen ermöglicht, 400Vac bis 230Vac (erzeugt Nullleiter), Sternkonfiguration der Eingangs- und Ausgangswicklungen, zugänglicher Nullleiter in der Sekundärwicklung. Montiert in einem Metallgehäuse mit Schutzart IP-23. Referenz:...
Ultraisolierter Dreiphasentransformator 3,15 KVA mit Gehäuse Ultraisolierter Dreiphasentransformator 3,15 KVA mit Gehäuse 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 3 KVA 400/400+N ultra-isoliert mit IP23-Gehäuse

Generico-SEV
TRTA-3
445,66 € (374,50 € zzgl. MwSt.)
Dreiphasentransformator 3,15kVA ultraisolierterDreiphasentransformator mit Metallgehäuse, der die Spannungsanpassung zwischen Leitung und Empfänger in Dreiphasensystemen ermöglicht, 400Va bis 400Vac (erzeugt Nullleiter). Er sorgt für die Trennung zwischen Primär- und Sekundärkreisen und filtert und leitet mit Hilfe eines elektrostatischen Schutzschirms...
Drehstromtransformator 25 KVA 400/230+N mit IP23-Gehäuse Drehstromtransformator 25 KVA 400/230+N mit IP23-Gehäuse 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Drehstromtransformator 25 KVA 400/230+N mit IP23-Gehäuse

Generico-SEV
TRT25-400/230
1.481,25 € (1.244,75 € zzgl. MwSt.)
Dreiphasentransformator von 25kVA mit Metallgehäuse, der die Spannungsanpassung zwischen Netz und Empfänger in Dreiphasensystemen ermöglicht, 400Vac bis 230Vac (erzeugt Nullleiter), Sternkonfiguration der Eingangs- und Ausgangswicklungen, zugänglicher Nullleiter in der Sekundärwicklung. Montiert in einem Metallgehäuse mit Schutzart IP-23. Referenz:...
Drehstromtransformator 1 KVA Sonderspannungen mit Gehäuse Drehstromtransformator 1 KVA Sonderspannungen mit Gehäuse 2
Spezielles Fertigungsmaterial
Dreiphasige Transformatoren

Dreiphasentransformator 1 KVA Spannungen nach Anforderungen IP23-Gehäuse

Especial-SEV
TRT-1-ESP
Starting from 346,49 € (291,17 € zzgl. MwSt.)
Drehstromtransformator 1kVA, mit Metallgehäuse, ermöglicht die Spannungsanpassung und die galvanische Trennung zwischen Leitung und Empfänger in Dreiphasensystemen, die Spannung der Primär- und Sekundärseite kann vom Kunden angefordert werden. Sternförmige Anordnung der Eingangs- und Ausgangswicklungen, zugänglicher Nullleiter in der Sekundärwicklung....
Siehe

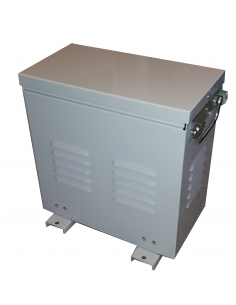

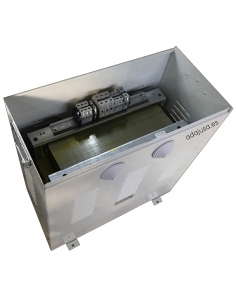

Drehstromtransformator 12 KVA 400/230+N mit Schutzart IP23 Drehstromtransformator 12 KVA 400/230+N mit Schutzart IP23 2
