Flansch mit 20 mm INOX UCFB204 lagerung – ISB

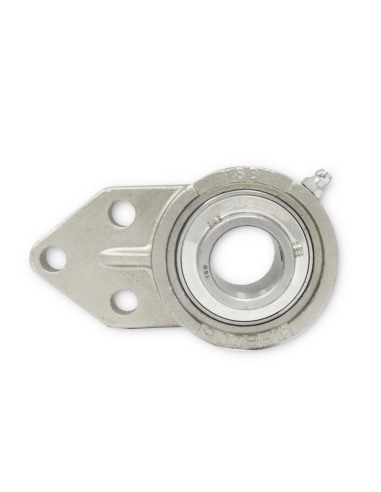

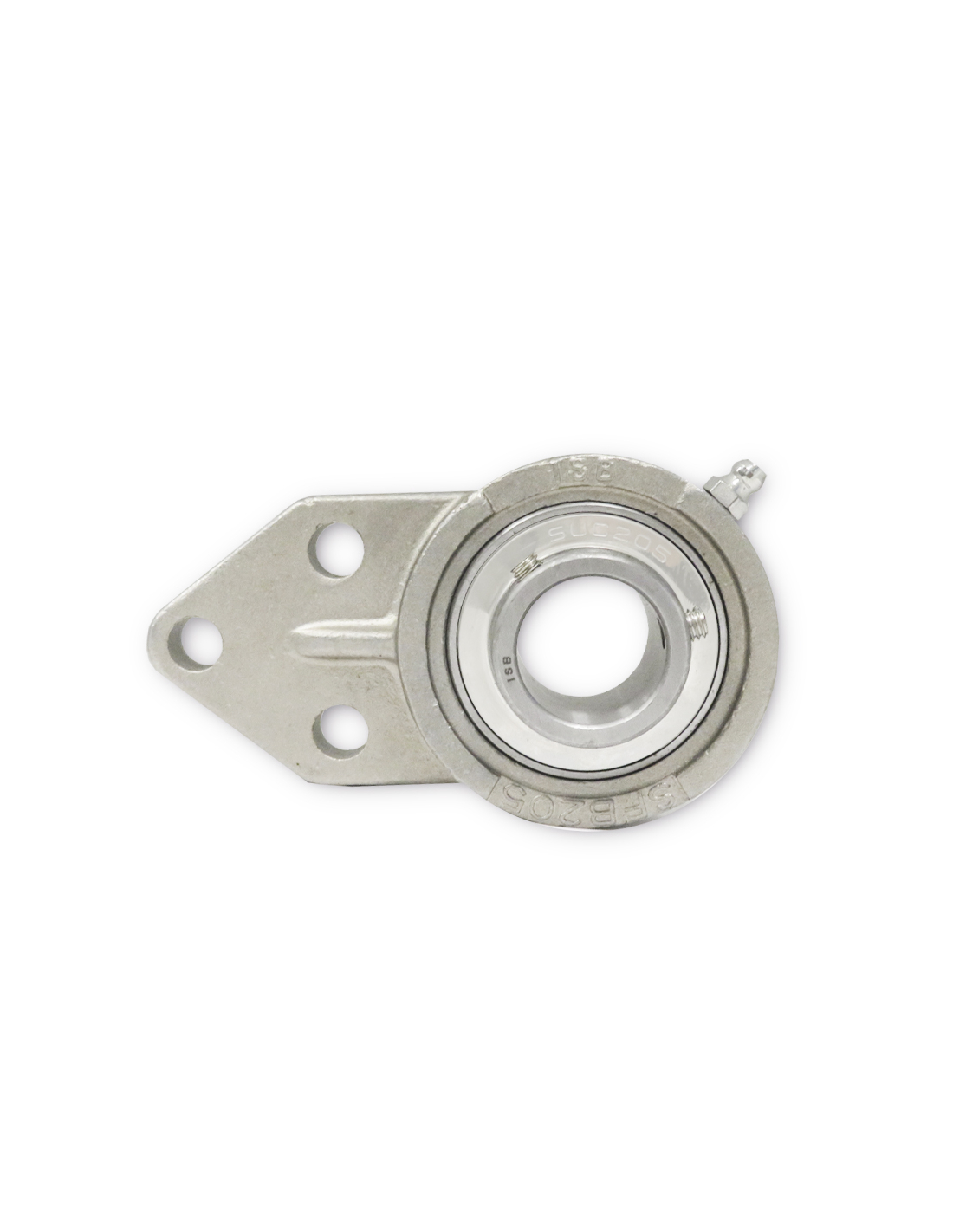

Stützseitige Flansch mit bereits montiertem Einsatz, beide Elemente aus Edelstahl Typ UCFB204, für Welle Ø20 mm.

Der Körper der lagerung besteht aus rostfreiem Edelstahl AISI 304, der vor Korrosion geschützt ist. Hohe Tragfähigkeit.

Das eingesetzte lagerung (Insert) besteht aus Edelstahl AISI 440 C. Diese Lager sind gerillt. Seine Außenringe verfügen über eine sphärische Oberfläche, die frei auf der Trägerschiene schwingen kann. Diese Schwingung ermöglicht eine Selbstausrichtung im Trägergehäuse, gleicht etwaige Ausrichtungsfehler aus und eliminiert so weit wie möglich unerwünschte Spannungen zwischen der Welle und dem Träger. Das lagerung wird mit zwei um 120° versetzten allen auf der Welle befestigt. Einfache Montage und Demontage.

Der Einsatzbereich dieser Halterungen mit Edelstahllagern ist die Industrie, Lebensmittelindustrie, Petrochemie, Chemie, feuchte oder salzhaltige Umgebungen, Reinigungs- und Hochdruckreinigungsanlagen... bei normaler Belastung, schwacher bis mittlerer Drehzahl.

Die Abdichtung des lagerung wird durch eine Dichtung gewährleistet, die aus einem schützenden Edelstahlblech und einer Gummidichtung besteht. Das lagerung verfügt auf jeder Seite über eine Dichtung. Dieses Schutzsystem verhindert das Austreten von Fett und das mögliche Eindringen von Verunreinigungen, was besonders dann angezeigt ist, wenn sehr aggressive äußere Einflüsse, Staub, Flüssigkeiten oder wenn die Maschine im Freien arbeitet.

Die Lager sind für alle Anwendungen im Temperaturbereich von -15 °C bis +100 °C geeignet.

Im Lieferumfang sind (bereits montiert) enthalten:

• Unterstützung: UCFB204 in INOX
• Einsatz ( lagerung ): UC204 in INOX

Hauptabmessungen:

• D: 47 mm
• B: 31 mm
• C: 17 mm
• S: 12,7 mm
• S1: 18,3 mm
• G: 4,8 mm
• ds: M6x1
• F: 3,7 mm
• d: 20mm
• Breite: 110 mm
• B: 62 mm
• k: 52mm
• a: 52mm
• L: 25,5 mm
• s: 10mm
• g: 13mm
• H: 42mm
• B: 31 mm
• n: 12,7 mm
• Gewicht: 0,70 kg

Weitere Referenzen oder Modelle finden Sie auf Anfrage.


Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
