Hiwin Schlittschuh Größe 20 Flossen Präzision C oder H - ADAJUSA
Hiwin Schlittschuh Größe 20 Flossen Präzision C oder H - ADAJUSA

Gleitschlitten flossen Größe 20 - Hiwin

52,79 € Steuern inklusive

44,36 € ohne Steuer.

Gleitschlitten kugelumlaufschienen mit Flansch (Lamellen) HIWIN Größe 20. Speziell für lineare Positioniersysteme in Anwendungen wie Fräsmaschinen, Drehmaschinen, hochpräzise Fördersysteme usw. entwickelt. .... Diese Schlittenserie HIWIN besteht aus vier Laufbahnen in einer 45°-Anordnung, die Belastungen in jeder Richtung aufnehmen können.

Verfügbare Teilenummern (aus dem Dropdown-Menü wählbar) sind:

  • HGW20CCC. Hohe Belastung, Standardgenauigkeit und leichte Vorspannung.
  • HGW20CCH. Hohe Belastung, hohe Genauigkeit und leichte Vorspannung.
  • HGW20HCC. Sehr hohe Belastung, Standardgenauigkeit und leichte Vorspannung.
  • HGW20CAZAH. Hohe Belastung, hohe Genauigkeit und mittlere Vorspannung

Teilenummer: HGW20xxx

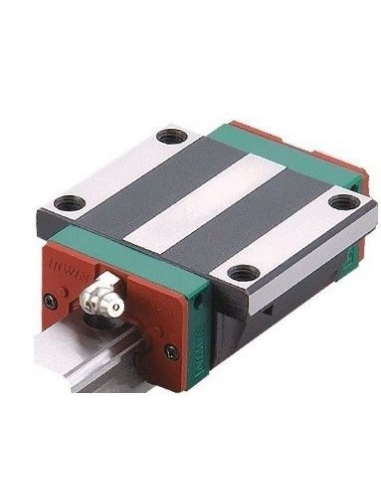

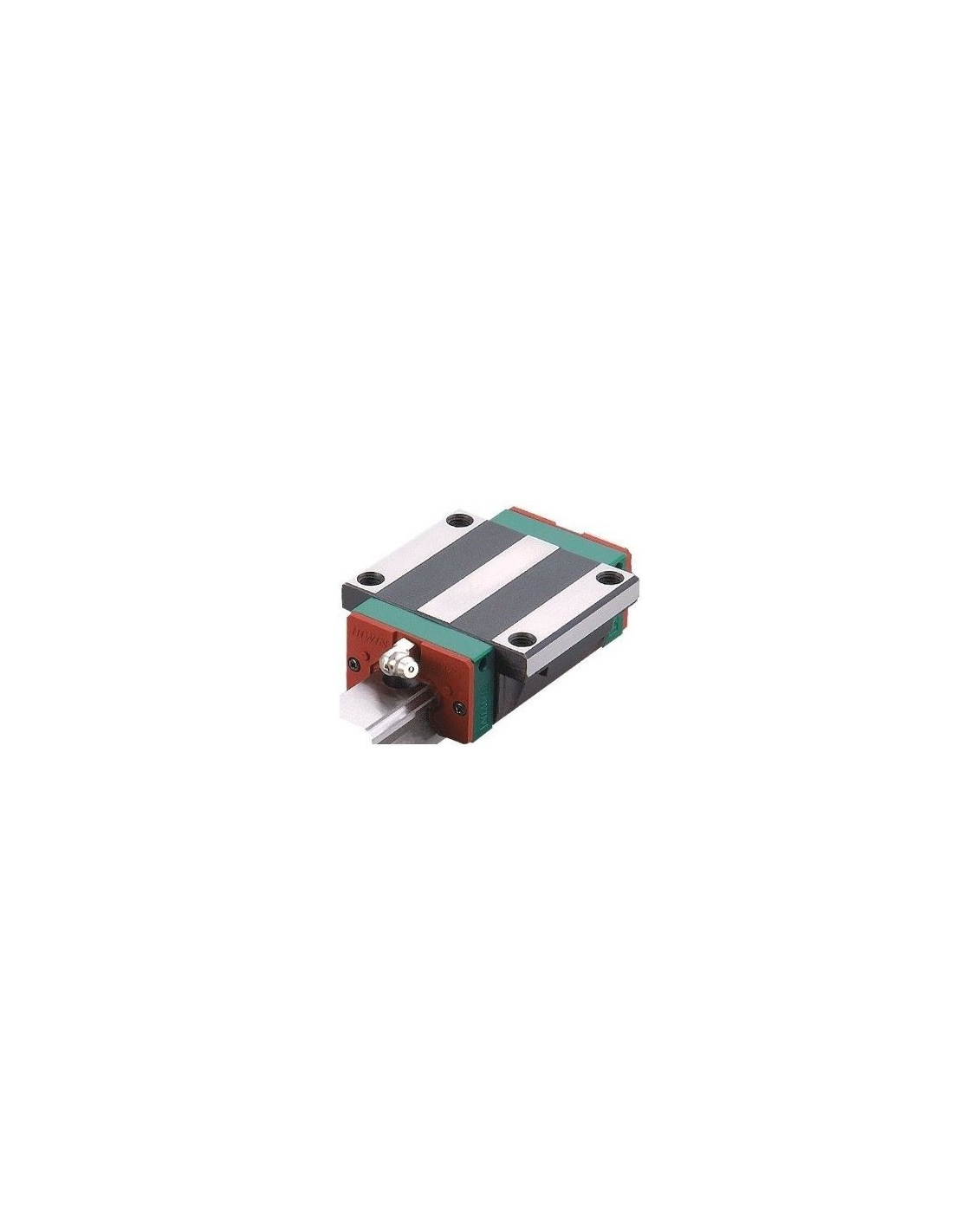

Repräsentatives Bild zur Veranschaulichung, der gelieferte Artikel entspricht den abgebildeten Spezifikationen.

Accuracy-Precharge

Noch keine Fragen, lassen Sie die erste!


Kufen HIWIN mit Flanschen (Lamellen), Größe 20 mit C-Präzision oder H-Präzision und Z0-Vorspannung oder ZA-Vorspannung.




HG-Serie empfohlen für: Schleif-, Fräs- und Bohrmaschinen, Drehbänke, Bearbeitungszentren, Holzbearbeitung

Vorspannung Z0: Leichte Vorspannung 0 - 0,02 Cdyn. Konstante Lastrichtung, geringe Vibration, geringere Genauigkeit erforderlich

Vorspannung ZA: Mittlere Vorspannung 0,05 - 0,07 Cdyn. Hohe Genauigkeit erforderlich

Hersteller: HIWIN

Referenz des Herstellers:
- HGW20-CCC (Flanschkufe, hohe Belastung; Kufenmontage von oben oder unten; Vorspannung Z0; Genauigkeit C)
- HGW20-CCH (Flanschkufe, hohe Belastung; Kufenmontage von oben oder unten; Vorspannung Z0; genauigkeit H)
- HGW20-HCC (Flanschkufe, superhoch belastet; Kufenmontage von oben oder unten; Vorspannung Z0; Genauigkeit C)
- HGW20-HCZAH (Flanschkufe, superhoch belastet; Kufenmontage von oben oder unten; Vorspannung ZA; Genauigkeit H)

Abmessungen:

  • W: 63
  • B: 53
  • B1: 5.0
  • C: 40
  • L1: CC - 50,5 / HC 65,2
  • L: CC - 77,5 / HC 92,2
  • K1: CC - 10,25 / HC 17,60
  • K2: 6.00
  • M: M6
  • G: 12.0
  • T: 8.0
  • T1: 10.0
  • T2: 9.5
  • H2: 6.00
  • H3: 6.0
  • Tragfähigkeiten (N)
    • Cdyn: CC - 17750 / HC 21180
    • C0: CC - 27760 / HC 35900
  • Gewicht: CC - 0,40 / HC 0,52 kg


Für andere Größen oder Ausführungen wenden Sie sich bitte an uns.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge "klicken
