Drehantrieb 32 F03 - Metal Work

95,05 € Steuern inklusive

79,87 € ohne Steuer.

Pneumatischer Drehantrieb Ø32, doppeltwirkend, zur Betätigung von Kugelhähnen, Klappen oder anderen Armaturen, mit F03-Verankerung und 90º Drehwinkel.

Der Stellantrieb lässt sich leicht an Armaturen nach ISO 5211 - DIN3337 koppeln. Zur Ansteuerung können NAMUR-Standardventile und Magnetventile an den Antrieb angebaut werden. Stellantrieb mit ATEX-Zertifizierung.

Bestell-Nr.: W790A032GQ009DA

Simbolo neumatico actuador con valvula doble efecto Pictograma ATEX

Logotipo metal work

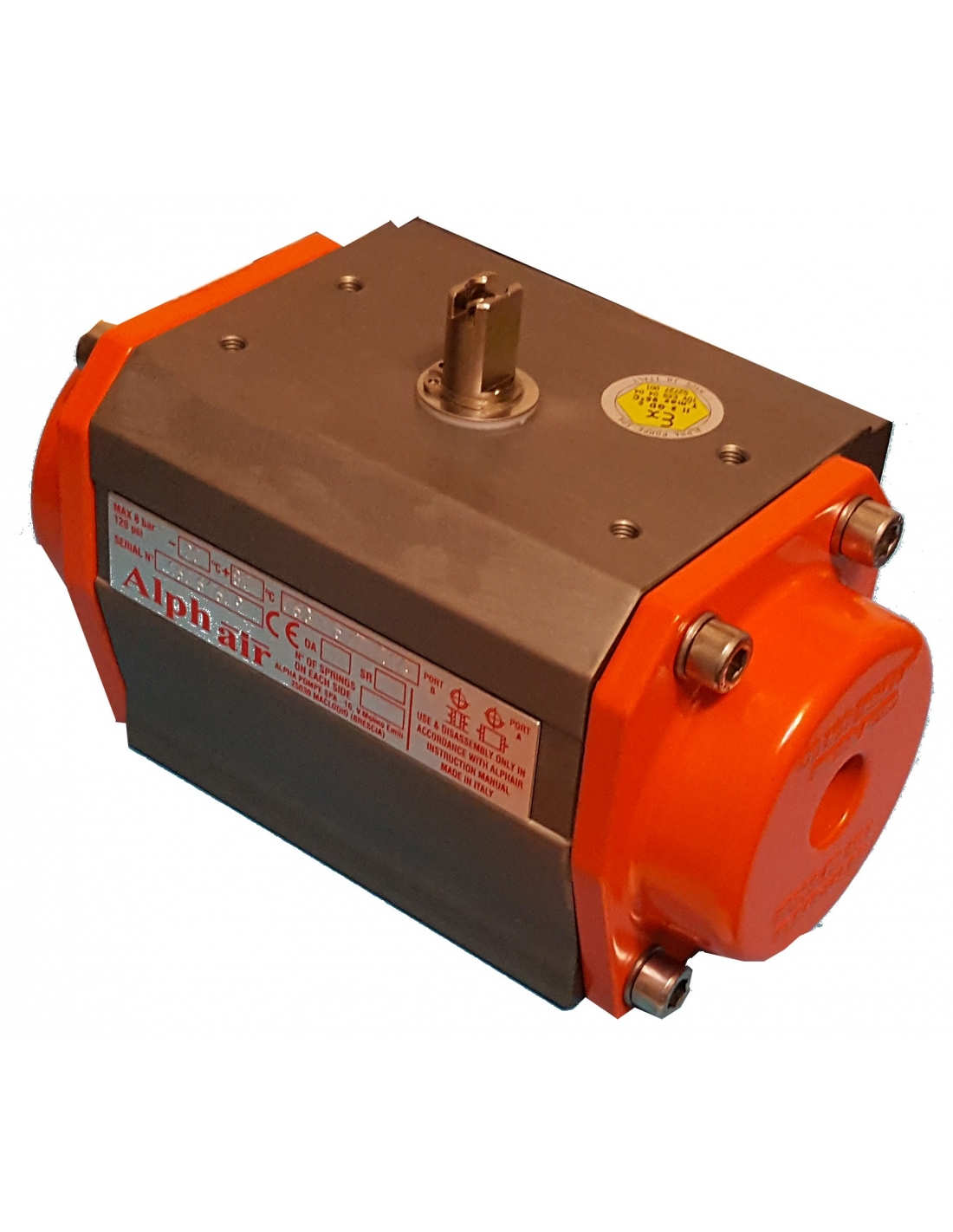

Repräsentatives Bild zu Veranschaulichungszwecken, der gelieferte Artikel entspricht den angegebenen Spezifikationen

Noch keine Fragen, lassen Sie die erste!
Datenschutz
Versand
Rücksendungen


Doppelt wirkender pneumatischer Drehantrieb Ø32, zur Betätigung von Kugelhähnen, Klappen oder anderen Armaturen, mit F03-Verankerung und 90º Drehwinkel.

Der Stellantrieb kann leicht an Ventile nach ISO 5211 - DIN3337 gekoppelt werden und kann zur Aufnahme von F03-Distanzventilen verwendet werden. Zur Ansteuerung können NAMUR-Standardventile und Magnetventile an den Antrieb angebaut werden.

Technische Daten

  • Hersteller/Lieferant Metal Work
  • Bestell-Nr.: W790A032GQ009DA
  • Betriebsdruck:
    • bar: 3 bis 8
    • MPa: 0,3 bis 0,8
    • psi: 43 bis 116
  • Betriebstemperatur: -20ºC bis +80ºC
  • Flüssigkeit: 20 µm trocken gefilterte Luft
  • Drehwinkel: 90º ±5º Mechanischer Anschluss: Vierkanttyp
  • Mechanischer Anschluss: Vierkanttyp
  • Bearbeitung für Ventil oder Magnetventil auf NAMUR-Gehäuse VDI VDIDE-3845
  • ATEX-Kategorie:
    • Pictograma ATEX II 2G Ex h IIC T5 Gb
    • Pictograma ATEX II 2D Ex h IIIC T95ºC Db
  • Einbaulage: beliebig, nicht empfohlen senkrecht
  • Antriebstyp: Doppeltwirkend
  • Nenndrehmoment bei 6 bar 7,6 Nm
  • Rotationszeit: 0,5 s.

Abmessungen:

Dimensiones actuadores neumaticos diametro 32


Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
