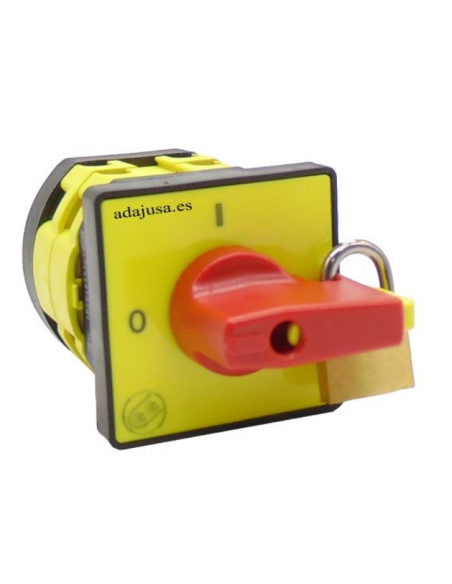

Nockenschalter 3 Pole 32A komplett 48x48mm roter Griff mit Schloss - Giovenzana

32A Drehstrom-Nockenschalter für induktive Lasten (Elektromotoren) und allgemeine Steuerung. 90º-Drehknopf, mit zwei Positionen 0-1. Gelbe Platte und roter Griff, mit Vorhängeschloss abschließbar.

Diese Serie von Drehschaltern wurde nach den strengsten europäischen und internationalen Normen (IEC/EN 60947-3, UL508) hergestellt und erfüllt somit alle Sicherheitsanforderungen.

Montage durch Schalttafeleinbau (Rückwand), Schutzart IP-20 an den Klemmen, selbstreinigende Kontakte und unauslöschliche Lasermarkierung. Gehäuse aus selbstverlöschendem Material nach UL94 VO.

Die Lieferung umfasst:

• Drehstromschalter: C0320003R
• Frontplatte mit schwarzem Griff: 004/0001

Das Vorhängeschloss ist nicht im Lieferumfang enthalten.

Merkmale:

• Marke: Giovenzana
• Schalter-Referenz: C0320003R
• Kennzeichen der Frontplatte: 004/0001
• anzahl der Pole: 3
• Nennspannung Ue: 690V.
• Nennstrom Ie (AC21A): 32A.
• Nennausschaltvermögen: 10kA.
• Anzahl der Einsätze/Stunden: 120.
• Mechanische Lebensdauer: 1.000.000 Betätigungen.
• Bündiger Einbau.
• Schutzgrad:
• Steuerungen vom Typ 1-4-4-4X: IP-65.
• Bedienelemente nur mit Griff: IP-40.
• Anschlussklemmen: IP-20.
• Normen: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14


Tabelle der Ströme und Leistungen der Nutzung:

• Verwendungskategorie AC-21A: 32A.
• Verwendungskategorie AC-22A: 32A.
• Verwendungskategorie AC-23A:
• Einphasige 230Vac-Standardmotoren: 30A - 5,5kW.
• Standard-Drehstrommotoren 230Vac: 30A - 9kW.
• Standard-Drehstrommotoren 400Vac: 24A - 15kW.
• Verwenden Sie die Kategorie AC-3:
• Einphasige Standardmotoren mit 230Vac: 25A - 4kW.
• Standard-Drehstrommotoren 230Vac: 23A - 11kW.
• Standard-Drehstrommotoren 400VAc: 23A - 15kW.
• Verwendungskategorie DC-21A (Gleichstrom):
• Kleine Überlast 50V (1 Phase): 25A.
• Kategorie der Verwendung DC-22A (Gleichstrom):
• Gemischte Last 30V (1 Phase): 20A.
