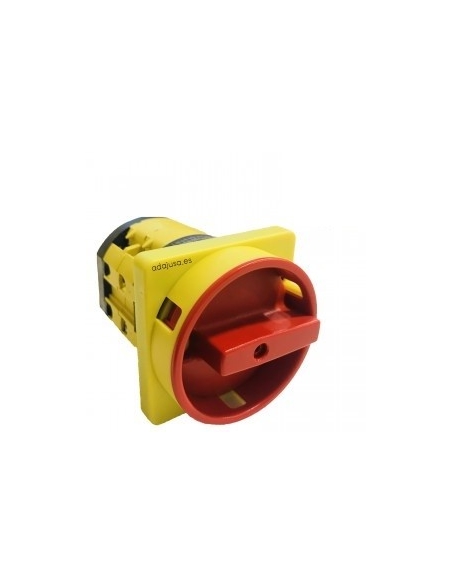

Vierpoliger 80A-Nockenschalter für induktive Lasten (Elektromotoren) und allgemeine Steuerungen. 90º-Drehknopf mit zwei Positionen 0-1. Gelber Frontknauf mit rotem Griff, 92x92mm. Möglichkeit der Verriegelung durch Vorhängeschlösser.
Diese Serie von Drehschaltern wurde nach den strengsten europäischen und internationalen Normen (IEC/EN 60947-3, UL508) hergestellt und erfüllt somit alle Sicherheitsanforderungen.
Montage durch Schalttafeleinbau (Rückwand), Schutzart IP-20 an den Klemmen, selbstreinigende Kontakte und unauslöschliche Lasermarkierung. Gehäuse aus selbstverlöschendem Material nach UL94 VO.
Die Lieferung umfasst:
- Vierpoliger Schalter: C0800004R
- Frontplatte: 209/0001
Vorhängeschlösser sind nicht im Lieferumfang enthalten.
Merkmale:
- Marke: Giovenzana.
- Schalter-Referenz: C0800004R
- Aktenzeichen: 209/0001
- anzahl der Pole: 4
- Nennspannung Ue: 690V.
- Nennstrom Ie (AC21A): 80A.
- Nennausschaltvermögen: 10kA.
- Anzahl der Einsätze/Stunden: 120.
- Mechanische Lebensdauer: 1.000.000 Betätigungen.
- Bündiger Einbau.
- Schutzgrad:
- Steuerungen vom Typ 1-4-4-4X: IP-65.
- Bedienelemente nur mit Griff: IP-40.
- Anschlussklemmen: IP-20.
- Normen: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14
Tabelle der Ströme und Leistungen der Nutzung:
- Verwendungskategorie AC-21A: 80A.
- Verwendungskategorie AC-22A: 80A.
- Verwendungskategorie AC-23A:
- Einphasige 230Vac-Standardmotoren: 35A - 6,5kW.
- Standard-Drehstrommotoren 230Vac: 35A - 11kW.
- Standard-Drehstrommotoren 400Vac: 32A - 18,5kW.
- Verwenden Sie die Kategorie AC-3:
- Einphasige 230Vac-Standardmotoren: 30A - 5,5kW.
- Standard-Drehstrommotoren 230Vac: 27A - 9kW.
- Standard-Drehstrommotoren 400VAc: 27A - 15kW.
- Verwendungskategorie DC-21A (Gleichstrom):
- Kleine Überlast 50V (1 Phase): 32A.
- Kategorie der Verwendung DC-22A (Gleichstrom):
- Gemischte Last 30V (1 Phase): 25A.
