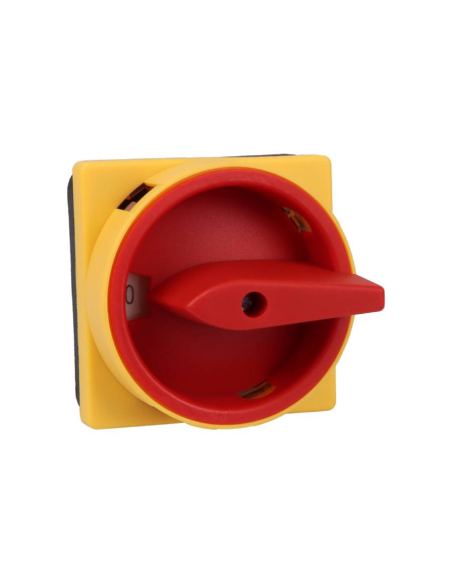

Vierpoliger ON-OFF-Nockenschalter, 4 Pole 20A für induktive Lasten (Elektromotoren) und allgemeine Steuerung. 90°-Drehregler, mit zwei Positionen 0-1. Plattengröße 64x64mm in Gelb und Griff in Rot. Möglichkeit der Verriegelung durch Vorhängeschloss, abschließbar in Position 0 (AUS). Mit diesem Schalter können Sie Motoren bis zu einer maximalen Leistung von 5,5 kW 400 VAC starten.
Diese Serie von Drehschaltern wurde gemäß den Normen EN 60947-1, EN 60947-3 und EN 62321 hergestellt, wodurch sie alle Sicherheitsanforderungen erfüllen können. Unterputzmontage mit Schutzart IP-42.
Technische Eigenschaften:
- Hersteller/Lieferant: TRACON
- Referenz: TKFL-20
- Anzahl der Pole: 4
- Versorgungsspannung: 380-420V
- Bemessungsisolationsspannung: 690 V
- Nennstrom: 20A
- Anzahl Manöver/Stunde: 200
- Mechanische Haltbarkeit: 500.000 Manöver
- Elektrische Lebensdauer: 300.000 Manöver
- Umgebungstemperatur: -5 bis +55 °C
- Schutzart: IP42
Tabelle der Intensitäten und Anwendungskräfte:
- AC-21A 400V Nutzungskategorie: 20A
- AC-22A 400V Nutzungskategorie: 20A
- AC-23A 400V Nutzungskategorie: 15A
- Nutzungskategorie AC-2 400V: 15A
- AC3 400V Nutzungskategorie: 11A
- Nutzungskategorie AC-4 400 V: 3,5 A
- Nutzungskategorie AC-15 400V: 4A
- DC-13 240Vdc Nutzungskategorie: 1A
- Nennleistungskategorie AC-23A 400V: 7,5kW
- Nennleistungskategorie AC-2A 400 V: 7,5 kW
- Nennleistungskategorie AC-3A 400 V: 5,5 kW
- Nennleistungskategorie AC-4A 400 V: 1,5 kW
L = 44,2 mm; A = 43 mm; a = 64mm; b = 64 mm; d=48mm
Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
