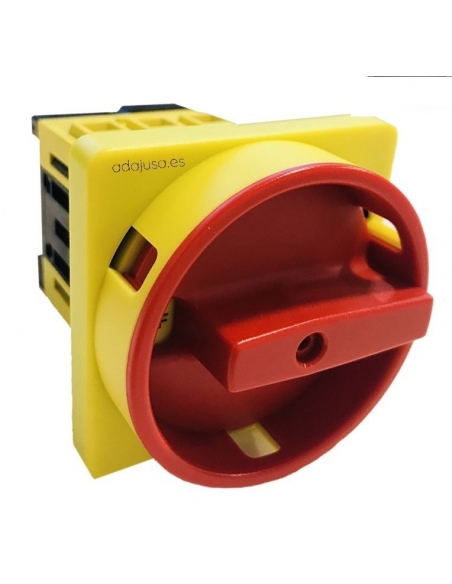

4-poliger (vierpoliger) 32A-Trennschalter für induktive Lasten (Elektromotoren) und allgemeine Steuerung. 90º-Drehknopf mit zwei 0-1-Positionen, gelber Frontplatte und rotem Griff. Möglichkeit eines Vorhängeschlosses.
Diese Serie von Drehschaltern wurde nach den strengsten europäischen und internationalen Normen (IEC/EN 60947-3, UL508) hergestellt und erfüllt somit alle Sicherheitsanforderungen.
Schalttafeleinbau (Rückwandmontage), Schutzart IP-20 an den Klemmen, selbstreinigende Kontakte und unauslöschliche Lasermarkierung. Gehäuse aus selbstverlöschendem Material nach UL94 VO.
Dieser Drehstromschalter eignet sich für Maschinen, Motoren und Anlagen bis zu 7,5 kW an 230Vac oder 11 kW an 400Vac.
Die Lieferung umfasst:
- 3-poliger Schalter: SQ323003R
- Frontplatte: 010/0001
- Seitenkontakt: PL004002
Vorhängeschloss nicht im Lieferumfang enthalten.
Merkmale:
- Marke: Giovenzana
- Schalter-Referenz: SQ032003R
- Kennzeichen auf dem Frontschild: 010/0001
- Zusätzliche Polbezeichnung: PL004002
- Anzahl der Pole: 3 + 1 zusätzlicher Pol
- Nennspannung Ue: 690V.
- Nennstrom Ie (AC21A): 32A.
- Thermischer Nennstrom ith: 40A.
- Nennausschaltvermögen: 8kA.
- Kontakte: Doppelte Unterbrechung der langsamen Öffnung.
- Anzahl der Einsätze/Stunden: 120.
- Mechanische Lebensdauer: 100.000 Betätigungen.
- Arbeitswinkel: 90º.
- Bündiger Einbau.
- Schutzgrad:
- Steuerungen vom Typ 1-4-4-4X: IP-65.
- Anschlussklemmen: IP-20.
- Normen: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14
Tabelle der Ströme und Leistungen der Nutzung:
- Verwendungskategorie AC-21A: 40A.
- Verwendungskategorie AC-22A: 32A.
- Verwendungskategorie AC-23A:
- Standard-Drehstrommotoren 230Vac: 32A - 10kW.
- Standard-Drehstrommotoren 400Vac: 32A - 18,5kW.
- Verwenden Sie die Kategorie AC-3:
- Standard-Drehstrommotoren 230Vac: 27A - 7,5kW.
- Standard-Drehstrommotoren 400VAc: 27A - 15kW.
Abmessungen:
Montage:
