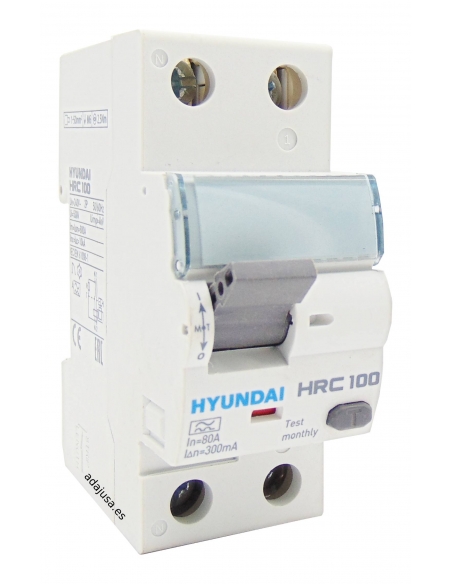

2-polig differentiell 80A 300mA 10kA Klasse A - Hyundai Electric

80A 300mA, 2-polig, elektromagnetischer Typ,zum Schutz von Personen gegen Isolations-/Ableitungsprobleme in elektrischen Anlagen oder Elementen. Für den Einsatz in Wohn-, Dienstleistungs- und Industriebereichen. Hohe bedingte Schaltleistung (10kA).

Verwendungsklasse "A", hohe Störfestigkeit gegenüber Störungen auf der Stromleitung. Erweiterte Auslösung des Neutralleiters auf der Phase, Neutralleiterposition auf der linken Seite.

Diese Art von Fehlerstromschutzschalter wird elektromagnetisch betätigt, was bedeutet, dass die Sicherheitsfunktion bei Schwankungen der Versorgungsspannung oder bei Ausfall des Neutralleiters nicht verloren geht. Die Fehlerstrom-Schutzeinrichtung wird nur durch einen Nebenschluss in der aktiven Phase ausgelöst

Hergestellt aus geformtem, schwer entflammbarem thermoplastischem Material. Es verfügt über zwei optische Statusanzeigen auf der Vorderseite; die obere zeigt den Status des Differentials an (EIN/AUS) und die untere zeigt einen Leckstromausfall an. Diese Differenzierung ermöglicht die Montage von Hilfselementen an den Seiten.

Technische Daten:

• Hersteller/Lieferant Hyundai Electric
• Teilenummer: HRC100-F2PG7080
• Anzahl der Pole: 2 (1Pol+Neutral).
• Klasse: A
• Typ: elektromagnetisch
• Verwendung im tertiären und industriellen Sektor
• Betriebsspannung (Ue): 240/415 Vac.
• Nennstrom (In): 80A
• Empfindlichkeit (IΔn): 300mA (0,3A).
• Ausschaltvermögen: 10kA
• Isolationsspannung (In): 500V.
• Elektrische Lebenserwartung: mindestens 10.000 Betätigungen.
• Mechanische Lebenserwartung: mindestens 20.000 Betätigungen.
• Schutzart IP20.
• Optische Anzeige der Kontaktstellung: Rot-EIN, Grün-AUS.
• Norm: IEC/EN 61008-1
• CE-Kennzeichnung
• Klemmengröße: 50 mm2
• Nettogewicht (kg): 0,230
• Abmessungen (HxTxB): 88,2x71,7x35,9mm.
• Einbaulage: Vertikal/Horizontal.
• Gehäuse und Deckel: Geformtes thermoplastisches Material, feuerfest.
• Möglichkeit der doppelten Verbindung mittels Kabel oder Kamm
• Zusatzelemente: JA.
