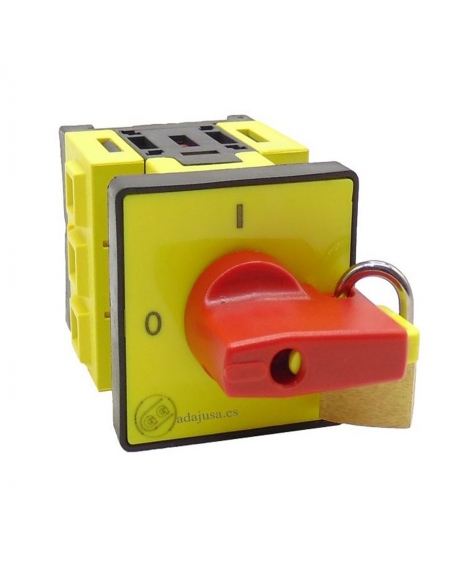

Dreiphasiger 25A-Trennschalter für induktive Lasten (Elektromotoren) und allgemeine Steuerung. 90°-Drehknopf mit zwei 0-1-Positionen, gelber Farbe und rotem Griff und Verriegelungsmöglichkeit mit Vorhängeschloss.
Diese Serie von Drehschaltern wurde nach den strengsten europäischen und internationalen Normen (IEC/EN 60947-3, UL508) hergestellt und erfüllt somit alle Sicherheitsanforderungen.
Montage durch Schalttafeleinbau (Rückwand), Schutzart IP-20 an den Klemmen, selbstreinigende Kontakte und unauslöschliche Lasermarkierung. Gehäuse aus selbstverlöschendem Material nach UL94 VO.
Neben der Transpanel-Montage (Rückwand) kann der Trennschalter auch auf einer DIN-Schiene montiert werden, indem er an seinem Sockel befestigt wird. Ein Hilfskontakt kann auch hinzugefügt werden, um ihn in einen 4-poligen Schalter zu verwandeln.
Hinweis: Das Vorhängeschloss ist nicht im Lieferumfang enthalten.
Merkmale:
- Marke: Giovenzana.
- Lieferantenreferenz: SQ025003R.
- anzahl der Pole: 3.
- Nennspannung Ue: 690V.
- Nennstrom Ie (AC21A): 25A.
- Thermischer Nennstrom ith: 32A.
- Nennausschaltvermögen: 8kA.
- Kontakte: Doppelte Unterbrechung der langsamen Öffnung.
- Anzahl der Einsätze/Stunden: 120.
- Mechanische Lebensdauer: 100.000 Betätigungen.
- Arbeitswinkel: 90º.
- Bündiger Einbau.
- Schutzgrad:
- Steuerungen vom Typ 1-4-4-4X: IP-65.
- Anschlussklemmen: IP-20.
- Normen: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14
Tabelle der Ströme und Leistungen der Nutzung:
- Verwendungskategorie AC-21A: 32A.
- Verwendungskategorie AC-22A: 25A.
- Verwendungskategorie AC-23A:
- Standard-Drehstrommotoren 230Vac: 25A - 7,5kW.
- Standard-Drehstrommotoren 400Vac: 25A - 15kW.
- Verwenden Sie die Kategorie AC-3:
- Standard-Drehstrommotoren 230Vac: 22A - 5,5kW.
- Standard-Drehstrommotoren 400VAc: 22A - 11kW.
Abmessungen:
Montage:
Material für den professionellen Einsatz, muss in Übereinstimmung mit den am Installationsort geltenden Vorschriften installiert werden
