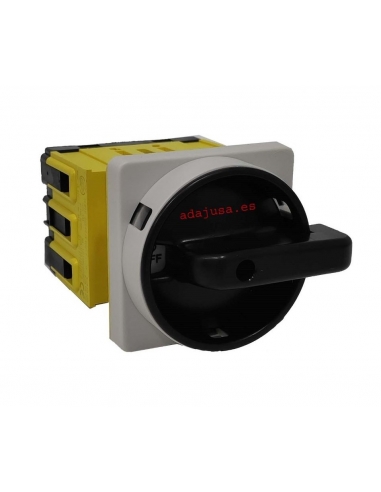

Dreiphasen-Trennschalter 32A für induktive Lasten (Elektromotoren) und allgemeine Steuerung. 90º-Drehknopf mit zwei Positionen 0-1. Graue Farbe und schwarzer Griff. Möglichkeit eines Vorhängeschlosses.
Diese Serie von Drehschaltern wurde nach den strengsten europäischen und internationalen Normen (IEC/EN 60947-3, UL508) hergestellt und erfüllt somit alle Sicherheitsanforderungen.
Montage durch Schalttafeleinbau (Rückwand), Schutzart IP-20 an den Klemmen, selbstreinigende Kontakte und unauslöschliche Lasermarkierung. Gehäuse aus selbstverlöschendem Material nach UL94 VO.
Neben der Transpanel-Montage (Rückwand) kann der Trennschalter auch auf einer DIN-Schiene montiert werden, indem er auf seinem Sockel befestigt wird. Es kann auch ein Hilfskontakt hinzugefügt werden, um ihn in einen 4-poligen Schalter zu verwandeln.
Hinweis: Das Vorhängeschloss ist nicht im Lieferumfang enthalten.
Merkmale:
- Marke: Giovenzana.
- Lieferantenreferenz: SQ032003R.
- anzahl der Pole: 3.
- Nennspannung Ue: 690V.
- Nennstrom Ie (AC21A): 32A.
- Thermischer Nennstrom ith: 40A.
- Nennausschaltvermögen: 8kA.
- Kontakte: Doppelte Unterbrechung der langsamen Öffnung.
- Anzahl der Einsätze/Stunden: 120.
- Mechanische Lebensdauer: 100.000 Betätigungen.
- Arbeitswinkel: 90º.
- Bündiger Einbau.
- Schutzgrad:
- Steuerungen vom Typ 1-4-4-4X: IP-65.
- Anschlussklemmen: IP-20.
- Normen: CE; IEC60947; IEC60204; UL508 CSA 22.2 Nº14
Tabelle der Ströme und Leistungen der Nutzung:
- Verwendungskategorie AC-21A: 40A.
- Verwendungskategorie AC-22A: 32A.
- Verwendungskategorie AC-23A:
- Standard-Drehstrommotoren 230Vac: 32A - 10kW.
- Standard-Drehstrommotoren 400Vac: 32A - 18,5kW.
- Verwenden Sie die Kategorie AC-3:
- Standard-Drehstrommotoren 230Vac: 27A - 7,5kW.
- Standard-Drehstrommotoren 400VAc: 27A - 15kW.
Abmessungen:
Montage:
