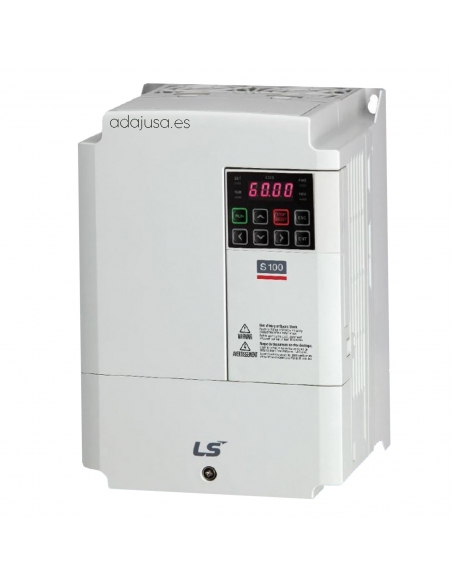

Dreiphasiger Frequenzumrichter 1,5Kw Serie S100 - LS

Dreiphasen-Frequenzumrichterdreiphasen-Frequenzumrichter 400V 1,5Kw (2CV), integrierter RFI-Filter und Programmierfeld

Frequenzumformer (Frequenzumrichter) ermöglichen die Steuerung und Drehzahländerung von Standard-Drehstrommotoren. Sie sind nur für den Anschluss an Wechselstrommotoren geeignet.

Dieses Modell des Frequenzumrichters verfügt bereits über einen eingebauten RFI-Filter, um elektromagnetische Störungen zu vermeiden, die bei anderen elektronischen Komponenten auftreten könnten.

Auf der Vorderseite befinden sich alle notwendigen Tasten für die Motorsteuerung und ein Potentiometer für die Geschwindigkeitsregulierung. Die Steuerung kann auch über Drucktasten und ein externes Potentiometer erfolgen.

Es kann mit Schrauben auf der Montageplatte oder auf einer DIN-Schiene befestigt werden.

Die Serie S100 verfügt über Eingänge für die Funktion "Sicherer Halt" und kann entweder im Modus "Konstantes Drehmoment" oder "Variables Drehmoment" verwendet werden.

Die maximale Ausgangsfrequenz der Umrichter der Serie S100 beträgt 400 Hz, eine spezielle Firmware ist verfügbar, um 1000 Hz zu erreichen, was sehr nützlich für Werkzeugmaschinen mit hohen Motordrehzahlen ist. Der Frequenzumrichter muss vor der Auslieferung mit dieser Firmware bestellt werden.

Die Frequenzumrichterserie LS S100 umfasst:

• Eingänge der Funktion "Sicherer Halt".
• 5 programmierbare Geschwindigkeiten mit Aktivierung durch Eingänge.
• RS485-Kommunikation.
• Integrierter RFI-Filter.
• Integriertes Programmierfeld auf der Frontplatte.
• Integrierte Bremsanlage.
• Betrieb mit konstantem Drehmoment und variablem Drehmoment.

Zusammenfassung der technischen Daten:

• Hersteller: LS (LG).
• Referencia: LSLV0015M100-4EOFNA
• Nennspannung/Frequenz: 3-Phasen 380 bis 480Vac - 50/60Hz.
• Max. Motorleistung konstantes Drehmoment (Kw): 1,5 (2 PS).
• Max. Motorleistung mit variablem Drehmoment (Kw): 3 (3,7CV).
• Dreiphasiger Ausgangsnennstrom mit konstantem Drehmoment (A): 4,0.
• Dreiphasiger variabler Drehmoment-Nennausgangsstrom (A): 5.1.
• Nennfrequenz (Hz): 1,0 bis 400 (sensorloser Vektor 0 bis 120). Mit spezieller 1000Hz-Firmware.
• Nenneingangsstrom, Schwerlast (A): 4,5.
• Nenneingangsstrom, Normalbetrieb (A): 5,5.
• RFI-Filter: Eingebaut.
• Frequenztoleranz +/- 5%.
• Steuerung: SPWM (Sinusoidal Pulse Width Modulation, Frequenz: 1Khz-15Khz.
• Drehmomentcharakteristik: Einschließlich Drehmomentkompensation und Schlupfkompensation kann das Anlaufmoment 200% bei 0,5Hz betragen.
• Überlastbarkeit: 150% des Nennstroms für 1 Minute.
• Regelverfahren: U/f, Schlupfkompensation, sensorloser Vektor.
• U/f-Kurve: Linear, quadratisch, U/f benutzerdefiniert.
• Überlastbarkeit:
  • Konstantes Drehmoment: 150% des Nennstroms 60 Sekunden.
  • Variables Drehmoment: 120% des Nennstroms 60 Sekunden
• Blockierschutzniveau: Einstellung von 20 bis 200 % des Nennstroms.
• Frequenzeinstellung: über Tasten, Analogsignal oder externe Signale.
• Start/Stop-Signal: über Tasten oder externe Signale.
• Multifunktionales Eingangssignal.
• Multi-Funktions-Ausgangsanzeige.
• Eingangssignal wählbar PNP/NPN.
• SPS-Funktion (Einzelsequenzbetrieb).
• Integrierte Sicherheitsfunktion "Safe torque OFF (STP)". Sicherer Halt.
• Wählbares Auto-Tuning/Stopp des Rotors zur Optimierung der Motorleistung.
• Drehmomentverstärkung (Boost): manuell/automatisch.
• Prozesssteuerung: Erweiterte PID.
• Gleichstrom-Einspritzbremsung.
• Eingänge/Ausgänge: 5 programmierbar.
• Analogeingang: 0..10Vdc/4-20mA.
• Störungsgeschichte.
• Überwachung und Parametrierung über PC.
• Schutz: Selbstdiagnose, Überspannung, Überstrom, Überspannung, Unterspannung, Überlast, Überhitzung, externer Fehler, elektronischer thermischer Strom.
• Kühlung: Zwangsbelüftung.
• Abmessungen: Höhe 180 mm x Breite 100 mm x Tiefe 140 mm
• Schutzart: IP20

Andere Leistungsdaten oder Spezifikationen auf Anfrage.
