Dreiphasiger Ultra-Isolationstransformator zur Spannungsänderung, galvanische Trennung von Schaltkreisen oder Maschinen, Trockentyp, mit elektrostatischer Abschirmung zwischen Primär- und Sekundärseite.
Dieser Ultra-Isolationstransformator sorgt für die Trennung zwischen Primär- und Sekundärschaltkreisen durch einen elektrostatischen Schutzschirm, der unerwünschte Signale und Störungen filtert und zur Erde leitet. Der Grad der Wirksamkeit dieses Schirms hängt direkt von der Qualität der Erdung der Anlage ab.

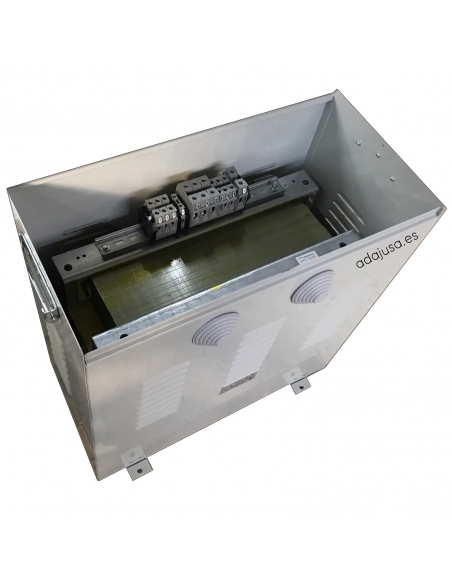

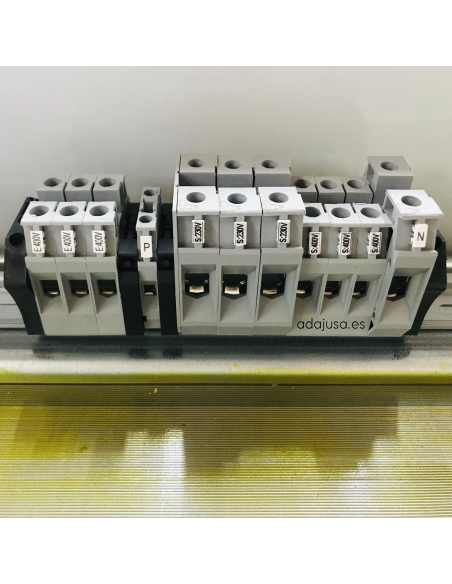

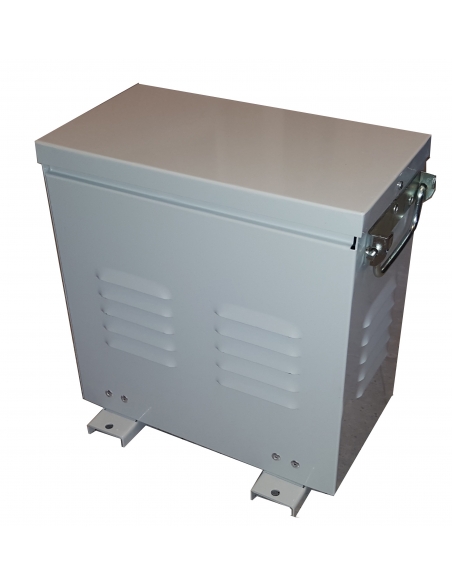

Sie werden in einem Metallgehäuse mit IP-23-Isoliergrad geliefert, der Anschluss erfolgt über Klemmen. Es ist kein Überlastungsschutzkreis integriert.
Hergestellt aus verlustarmem Magnetblech für hohe Leistung.
Die Dreieck-Stern-Konfiguration hat zahlreiche Vorteile und ist ideal für elektrische Verteilungssysteme in Industrieanlagen, da sie die Versorgung elektrischer Geräte ermöglicht, die symmetrische Spannungen mit verfügbarem Neutralleiter erfordern, sowie die Beseitigung/Reduzierung von Oberschwingungen, eine höhere Effizienz bei der Installation und Schutz vor Erdschlüssen. Bei Dreiphasentransformatoren mit Dreieck-Stern-Konfiguration und 400/400-V-Spannungen ermöglicht es außerdem eine galvanische Trennung und eignet sich daher ideal für industrielle und kommerzielle Anwendungen, bei denen eine stabile und sichere Stromversorgung ohne Änderung der Netzspannung erforderlich ist und zwischen Primär- und Sekundärwicklung die gleiche Spannung aufrechterhalten werden muss.
Reduzierung der Oberwellen : Die Dreieckschaltung im Primärteil trägt dazu bei, Oberwellen dritter Ordnung zu eliminieren, indem sie diese innerhalb der Wicklung zirkulieren lässt und ihre Ausbreitung ins Netz verhindert. Auf diese Weise werden Verzerrungen im Stromnetz reduziert und die Stromqualität verbessert.
Gleichgewicht in der Stromversorgung : Auf der Primärseite sind die Ströme ausgeglichen, auch wenn die Lasten auf der Sekundärseite dies nicht sind. Dadurch werden Probleme durch Netzwerkungleichgewichte minimiert und die Systemstabilität verbessert.
Höhere Effizienz der Anlage : Denn durch diese Konfiguration ist eine ausgewogene Lastversorgung bei gleichzeitig hoher Energieeffizienz möglich.
Erdschlussschutz : Wenn auf der Sekundärseite ein Erdschluss auftritt, trägt die Primärseite dazu bei, die Auswirkungen des Fehlers zu begrenzen. Dies schützt den Transformator und verringert das Risiko von Überlastungen und Fehlern in der Anlage.
Verfügbarkeit eines Neutralleiters im Sekundärkreis : Obwohl der Delta-Primärkreis keinen Neutralleiter besitzt, ist dieser im Stern-Sekundärkreis vorhanden. Dadurch können sowohl dreiphasige Lasten (400 V zwischen den Phasen) als auch einphasige Lasten (230 V zwischen Phase und Neutralleiter) versorgt werden. In Netzwerken mit nur einem Feed Dreiphasig ohne Neutralleiter, dieser Transformator ermöglicht die Erzielung eines stabilisierten Neutralleiters im Sekundärbereich. Dadurch wird der Anschluss von Lasten, die einen Neutralleiterbezug benötigen, erleichtert.
Galvanische Isolation zwischen Primär- und Sekundärseite : Obwohl auf beiden Seiten die gleiche Spannung von 400 V anliegt, sorgt der Transformator für die elektrische Trennung zwischen Stromversorgung und Last. Dies verbessert die Sicherheit und trägt zur Verringerung von Problemen durch elektrisches Rauschen bei.
Technische Eigenschaften:
- Referenz: TRTA31,5-Dyn11
- Wicklungen: Wärmeklasse N 200ºC.
- Primärspannung: 400 Vac.
- Sekundärspannung: 400Vac.
- Leistung: 31,5 KVA.
- Scheinbare Intensität:
- 400 V Wechselspannung: 44,6 A
- Frequenz: 50/60 Hz.
- Verbindung: Dyn11
- Prüfspannung: 3 KV zwischen Wicklungen und Erde.
- Isolatoren: Wärmeklasse F 155ºC YH 180ºC.
- Schutz: IP-23 ( Gehäuse ).
- Raumtemperatur: TA=25ºC.
- Kühlung: ANAN (natürliche Luft).
- Zertifikat: UNE-EN 61558, UNE-EN 60076.
