Digitaler Durchfluss- und Drucksensor 0-200l/min PNP + Analogausgang (4-20mA) - Aignep

Digitaler Messsensor in kompakter Größe zur gleichzeitigen Steuerung von Durchfluss oder Durchfluss und Druck in einem einzigen Gerät. Er verfügt über ein LCD-Display mit sieben Segmenten, mit dem die Informationen je nach festgelegter Datenkonfiguration in Grün, Rot oder Orange angezeigt werden können. Es verfügt über einen PNP-Ausgang und einen analogen Stromausgang (4 ~ 20 mA); ermöglicht Druckmessungen von 0,9 bis 8 bar und Durchfluss von 0 bis 200 l/min. Gerades Rohrverbindungssystem mit R1/4-Innengewinde.


Das Gerät, das es Ihnen ermöglicht, durch eine einfache Visualisierung kontinuierlich aktualisierte Informationen zu erhalten, verfügt über einen externen Kommunikationsschnittstelleneingang.

Das Display zeigt direkt den Druck- oder Einlassdurchflusswert an. Wenn dieser niedriger als die programmierten Werte ist, wird dieser Wert in Rot angezeigt, wenn er gleich oder höher ist, wird er in Grün angezeigt. Der Ausgang bleibt deaktiviert, solange der Eingangsdruck oder die Durchflussrate unter den eingestellten Werten liegt, und wird aktiviert, wenn der Eingangsdruck oder die Durchflussrate diese Werte erreicht oder überschreitet.

Technische Eigenschaften:

• Hersteller: Aignep
• Referenz: PR030203P2
• Messart: Druck und Durchfluss
• Druckbereich: 0,9 bis 8bar
• Gemessener Durchflussbereich: 0 bis 200 l/min
• Flüssigkeit: Gefilterte Luft, nicht korrosives, nicht brennbares Gas
• Versorgungsspannung: 12–24 VDC ±10 %
• Stromverbrauch: ≤50mA
• Anschlussgröße: R1/4
• Displayfarbe: Rot/Grün/Orange
• Schutzart: IP40
• Betriebstemperatur: 0 bis 50 °C
• Arbeitsflüssigkeitstemperatur: 0 bis 50 °C
• Leiterkabel: Ölbeständiges Kabel (PVC) Ø4 – 26 AWG (0,15 mm) – 6 Adern

Maße:

Anschlussplan des Ausgangskreises:

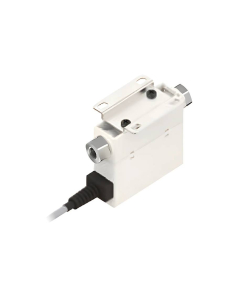

Montagezubehör (nicht im Lieferumfang enthalten):

• Befestigungsschraube PR03B01

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte „Anhänge“ klicken .

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
