Druckknopftafel Typ TLP5E1 - Giovenzana

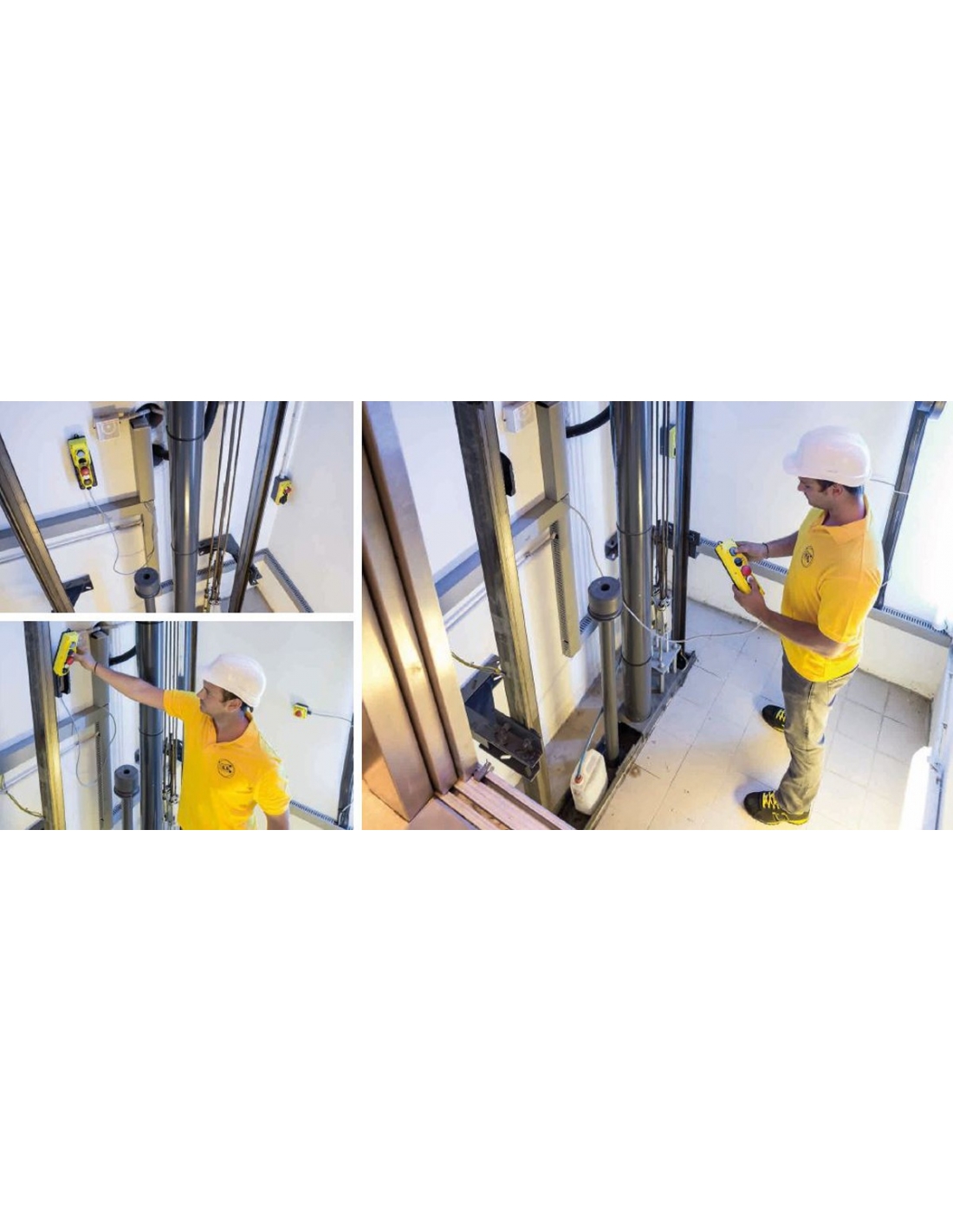

Druckknopfkasten für die Inspektion von Aufzugsgruben, Not-Aus-Taster für Aufzugsanwendungen und allgemeine Anwendungen. Das in Europa hergestellte Gerät entspricht allen für diese Art von Installation geltenden Vorschriften.

Das Drucktastenfeld wird mit den üblichen Elementen für diese Art der Installation ausgestattet. Dank seines ergonomischen Designs ist er sehr einfach zu bedienen.

Nottaster mit Drehentriegelung, ausgestattet mit einem Kontaktblock mit hoher Kapazität (Ith 16A), geschlossener Öffner und der Möglichkeit, einen weiteren Zusatzkontakt hinzuzufügen. Wahlschalter in Monoblockbauweise (Kontakte im Gehäuse integriert) mit 0-1 Positionen und 1NC+1NO Kontakten. Drei Monoblock-Taster mit 2 offenen Kontakten (2 NO).

Das Drucktastenfeld entspricht den Vorschriften für den Einsatz in Aufzügen für Sicherheits- und Inspektionszwecke sowie der Maschinenrichtlinie, d.h. es kann auch in industriellen Maschinen und Anlagen eingesetzt werden. Er kann einfach an der Wand oder auf einer Halterung für den mobilen Einsatz montiert werden, die Halterung ist nicht im Lieferumfang enthalten.

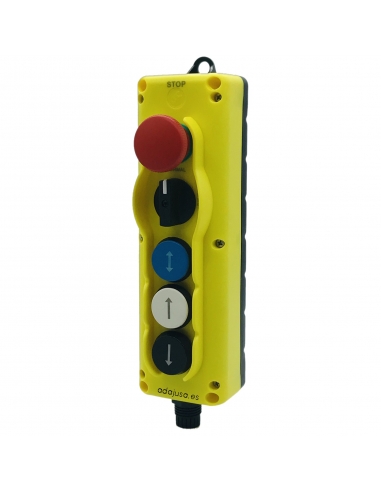

Im Lieferumfang enthalten:

• 5-elementige Box in gelb
• Notruf-Pilzdrucktaster, Durchmesser 40, mit Verriegelung und mechanischer Statusanzeige. Er hat einen zwangsgeführten Öffnerkontakt, ein zusätzlicher Kontaktblock kann hinzugefügt werden
• Zweistellungsschalter (1-2) mit 90° Drehung, mit 1 offenen und 1 geschlossenen Kontakt (1NO+1NC), Monoblocktyp
• Verriegelungstaste, blau, mit 2 offenen Kontakten (2 NO), Monoblocktyp
• Aufwärts-Taster (Aufwärts), weiß, mit 2 Öffnerkontakten (2 NO), Monoblock-Typ
• Abwärtstaster (Abstieg), schwarz, mit 2 offenen Kontakten (2 NO), Monoblocktyp
• Kabelverschraubung für M20 Kabeleinführung.

Zur Ergänzung der mit dem Notrufknopf gelieferten Kontakte ist es möglich, weitere Kontaktblöcke der Marke Giovenzana hinzuzufügen:

• 1 geschlossener Kontakt (NC), federbelastete Kabelbefestigung: GIPCW01.
• 1 offener Kontakt (NO), federbelastete Kabelbefestigung: GIPCW10.
• 1 Schließer (NC), Kabelbefestigung durch Schraube: GIPL004001.
• 1 Kontakt offen (NO), Kabelbefestigung durch Schraube: GIPL004002.

Die Monoblock-Tasten können weder mit zusätzlichen Kontakten versehen noch ausgetauscht werden.

Technische Daten:

• Hersteller: Giovenzana.
• Reihe: TLP.
• Aktenzeichen: TLP5E1
• durchmesser des Pilzes: 40 mm.
• Bedienung: Drücken und ziehen.
• Gehäuse: Aus gelbem Kunststoff.
• Maximale Isolationsspannung (Ui): 690Vac.
• Thermischer Nennstrom (Ith) 250Vac:
  • Notrufknopf: 16A
  • Monoblock-Taster: 10A
• Frequenz: 50/60Hz.
• Kabeleinführung: M20
• Gewicht: 500gr.
• Isolationsgrad: IP54.
• Normen: IEC/EN 60947-1; IEC/EN 60947-5-1; IEC/EN 60947-5-4; IEC/EN 60947-5-5

Abmessungen

Dieser Typ von Druckknopfkasten nimmt nur Federkontakte der Marke Giovenzana für den Notknopf auf.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften
