Druckknopfkasten für die Wartung und Inspektion des Aufzugs. Europäisches Fabrikat, entspricht allen geltenden Vorschriften für diese Art von Installation.
Die Schalttafel ist mit den üblichen Elementen für diese Art von Installation ausgestattet. Sein Design bietet Benutzerfreundlichkeit, einfache Installation und Wartung. Schutzart IP54.

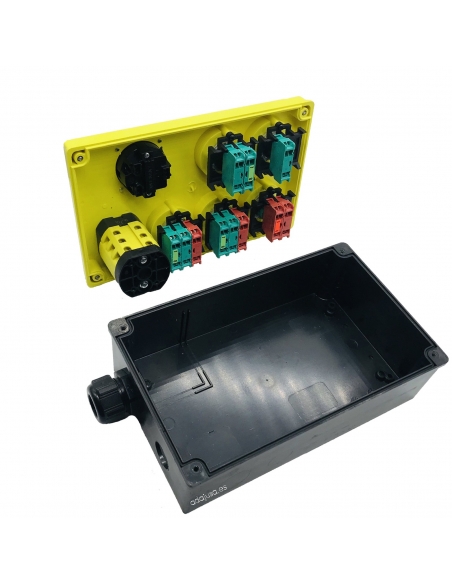

Die Drucktastenkontakte haben Federklemmen für den Anschluss der Kabel und sind mit Hochleistungskontakten (Ith 16A) ausgestattet. Der Nottaster ist mit einer Statusanzeige und einer Verriegelung (Push-Pull) ausgestattet.
Die Druckknopftafel erfüllt alle Normen für den Einsatz in Aufzügen, für Sicherheits- und Kontrollanwendungen in Aufzugsschächten (EN 81.20 - EN 81.50).
Zur Ergänzung der im Lieferumfang enthaltenen Kontakte ist es möglich, weitere Kontaktblöcke nur der Marke Giovenzana hinzuzufügen, die Referenzen sind:
- 1 geschlossener Kontakt (NC), federbelastete Kabelbefestigung: GIPCW01.
- 1 offener Kontakt (NO), federbelastete Kabelbefestigung: GIPCW10.
- 1 Schließer (NC), Kabelbefestigung durch Schraube: GIPL004001.
- 1 offener Kontakt (NO), Kabelbefestigung durch Schraube: GIPL004002.

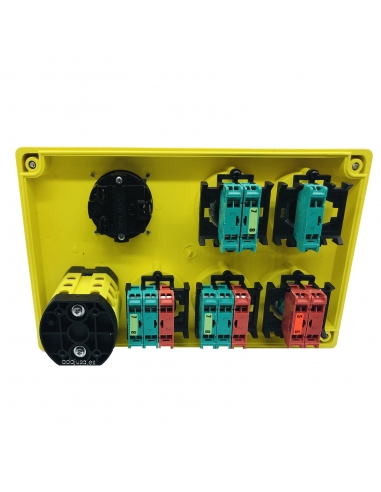

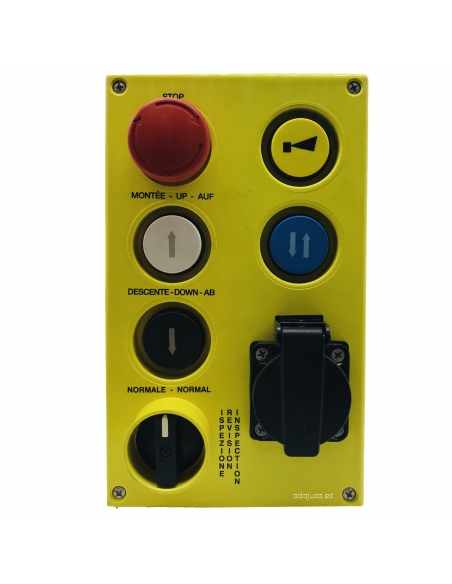

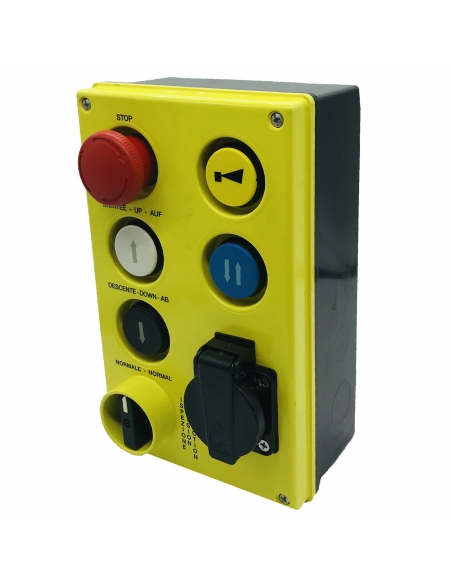

Die Lieferung umfasst:
- Gelbes Gehäuse
- Notruf-Pilztaster, Durchmesser 40, mit Verriegelung und mechanischer Statusanzeige. Mit zwei zwangsgeführten Öffnerkontakten
- Alarmtaste, gelb, mit 1 Schließer.
- Bewegungsstopp-Taster, blau, mit 1 offenen und 1 geschlossenen Kontakt (1 NO+1NC).
- Wahlschalter für Normal- oder Inspektionsmodus, 1-2 Mal um 90º drehen. 3 Kontakte 20A. 3NO+3NC.
- Taster oben, weiß, mit 2 offenen Kontakten und 1 geschlossenen Kontakt (2NO+1NC).
- Drucktaster unten, schwarz, mit 2 offenen und 1 geschlossenen Kontakt (2NO+1NC).
- Steckdose, Steckersockel, Typ Schuko, 16A.
Technische Merkmale:
- Hersteller: Giovenzana
- Baureihe: GM
- Ref. Nr.: GM412.ES
- pilzdurchmesser: 40mm
- Bedienung: Drücken und Ziehen
- Gehäuse: Aus gelbem Kunststoff
- Maximale Isolationsspannung (Ui): 690Vac
- Nominale thermische Intensität (Ith):
- Drucktasten: 16A.
- Steckdose: 16A.
- Frequenz: 50/60Hz
- Kabeleinführung: vorgestanzt für M20
- Gewicht
- Schutzart: IP54
- Normen: IEC/EN 60947-1; IEC/EN 60947-5-1; IEC/EN 60947-5-4; IEC/EN 60947-5-5-5; EN 81.20; EN 81.50
.jpg?1663605120165)
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Einsatz, das unter Einhaltung der am Installationsort geltenden Vorschriften zu installieren ist
