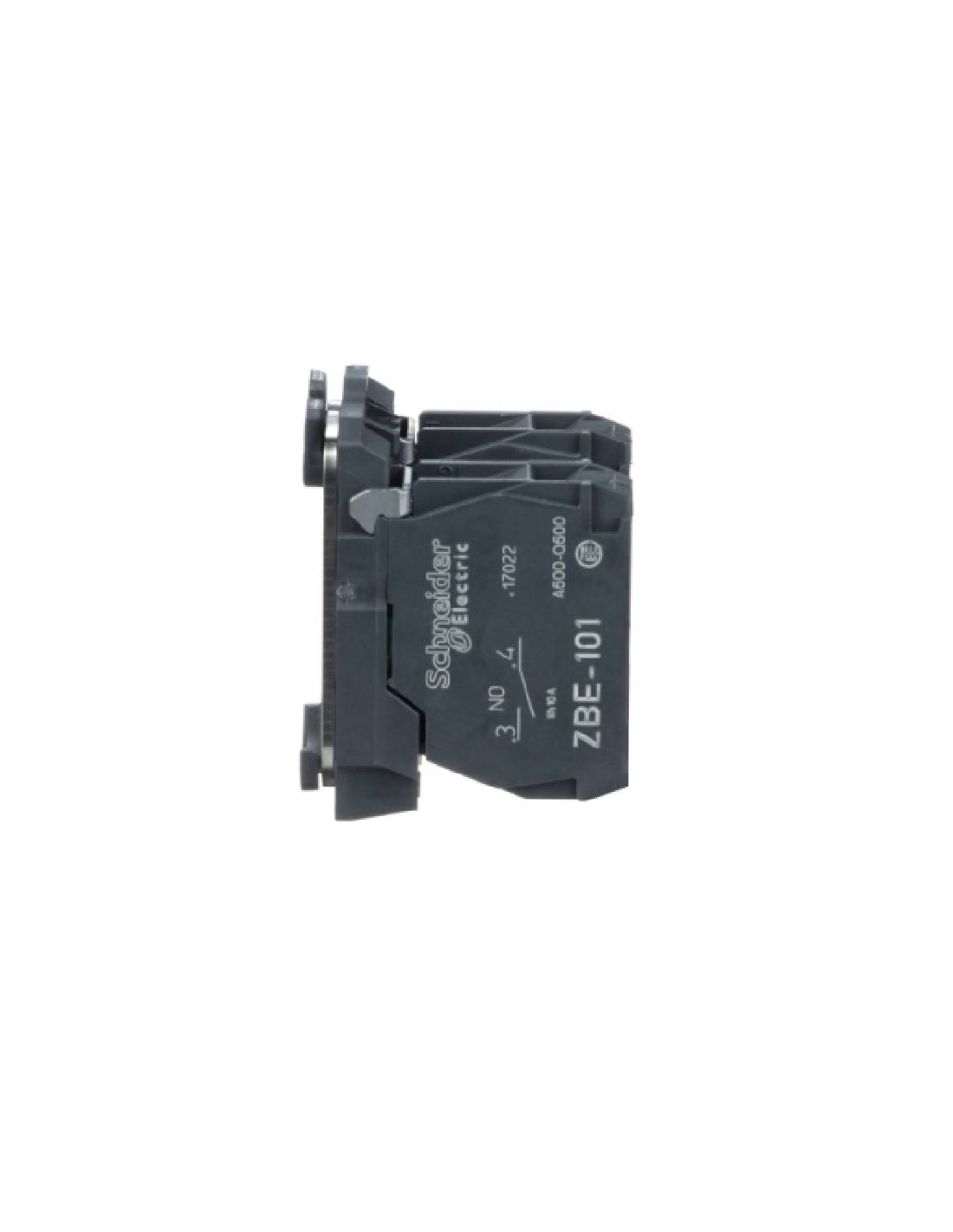

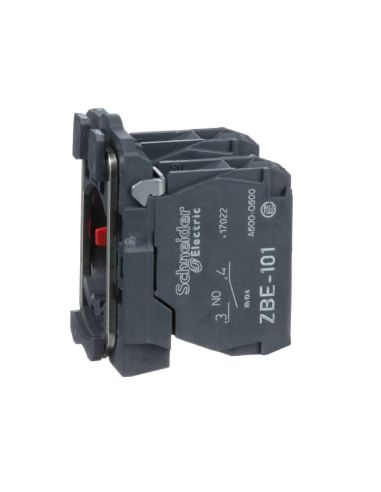

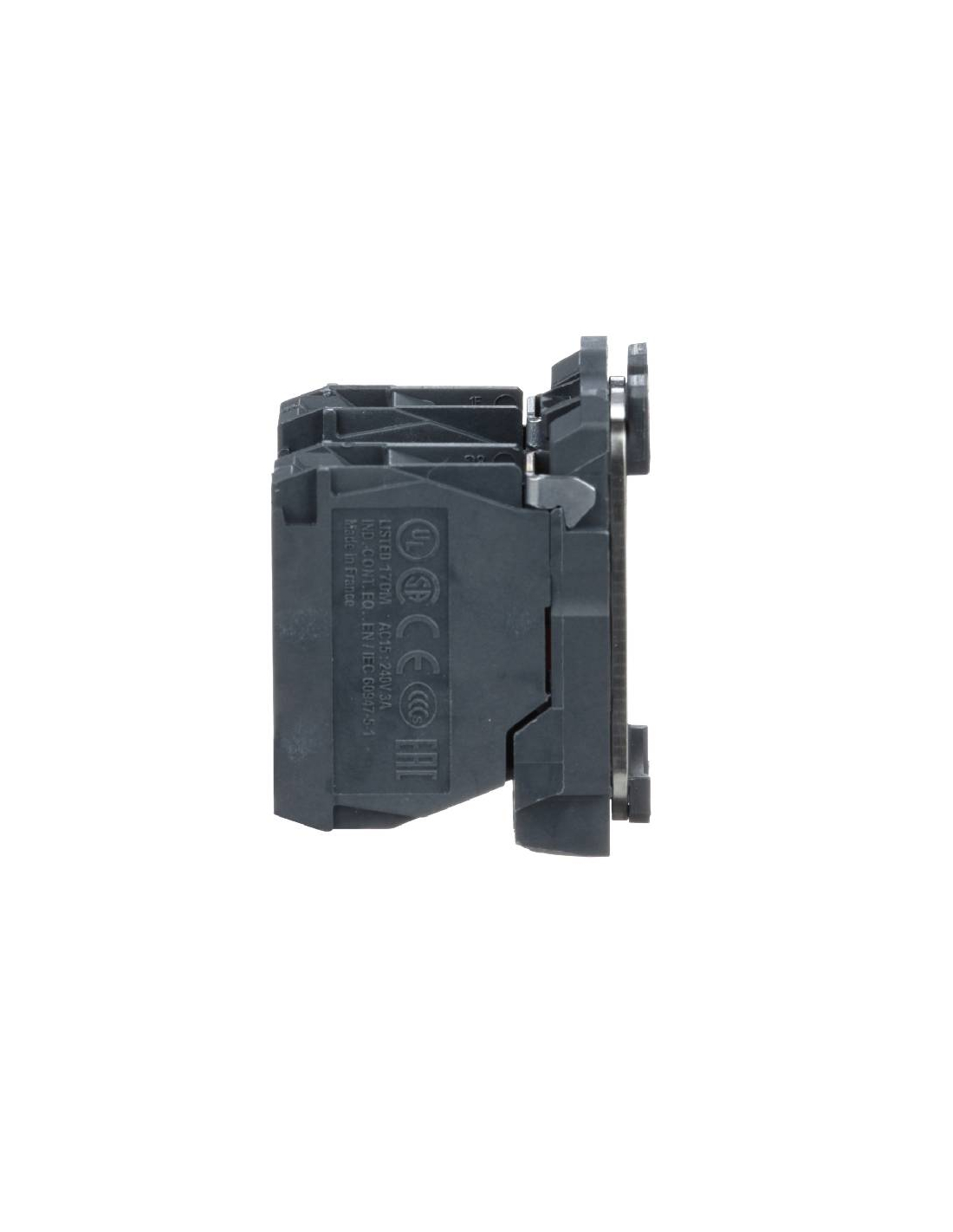

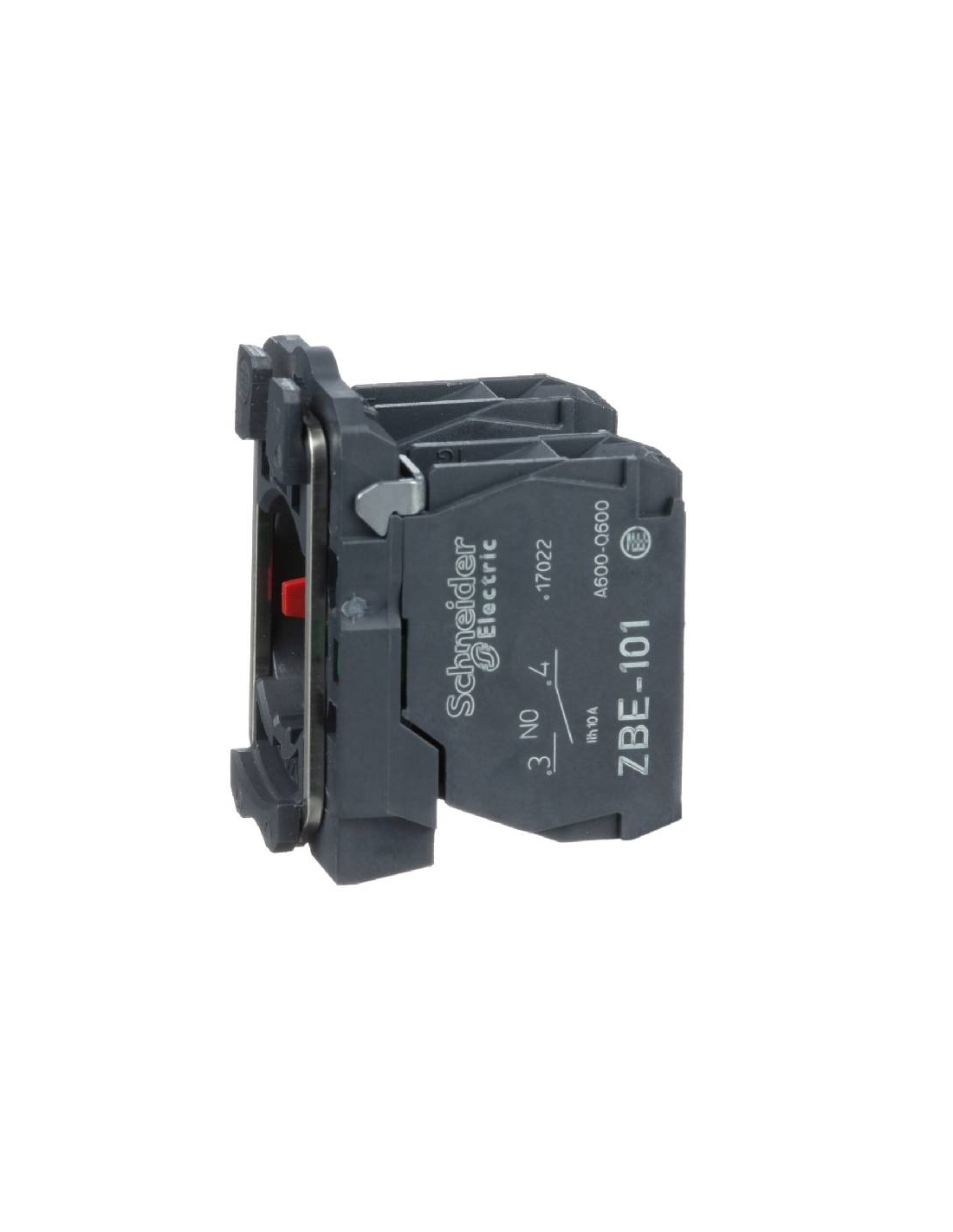

Kontakte offen und geschlossen NO+NC (Ganzkörper) Harmony XB5 - SCHNEIDER

Block offener Kontakt (1 Schließer) und geschlossener Kontakt (1 Öffner) mit Befestigungskragen zur Montage auf Kunststoff-Tastern und -Wahlschaltern der Serie HARMONY XB5 mit 22 mm Durchmesser.

Dieser Harmony ZB-Kontaktblock ermöglicht einen schnellen und einfachen Austausch und eine einfache Konfiguration von Tastern und Wahlschaltern. Er lässt sich bei Geräten der Serie Harmony XB5 einfach per Clip installieren oder austauschen und wird über einfache Schraubklemmen an die Steuerkreise angeschlossen. Dank der Schutzart IP20 schützt er die Bediener vor versehentlichem Kontakt mit stromführenden Schaltkreisen. Seine hohe Widerstandsfähigkeit reduziert den Wartungsaufwand und Schäden an der Anlage. Mit klarer Farbgebung. Die Schraubklemmen gewährleisten eine hohe Vibrationsfestigkeit und eignen sich daher für den Einbau in Maschinen, die starken Stößen ausgesetzt sind.

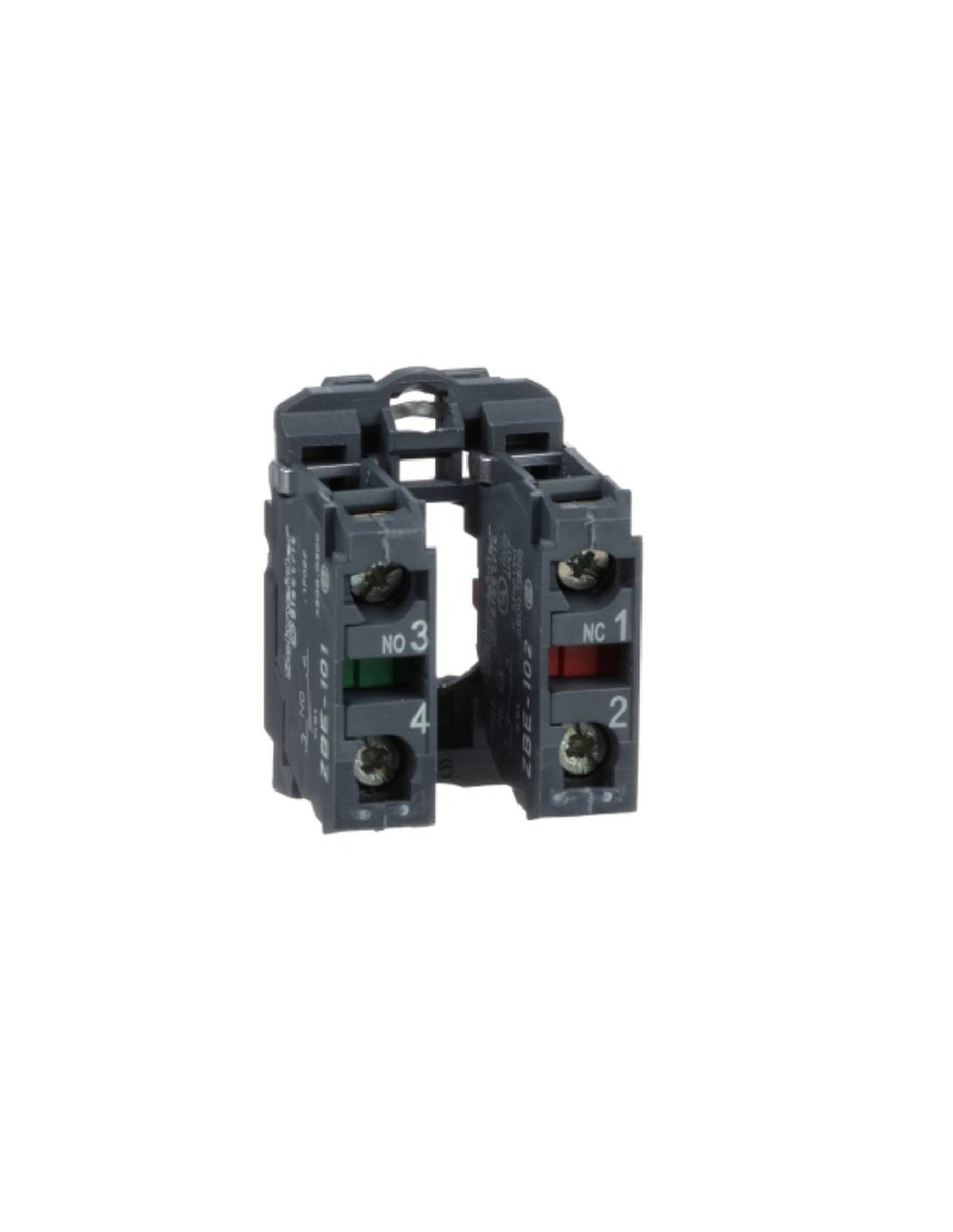

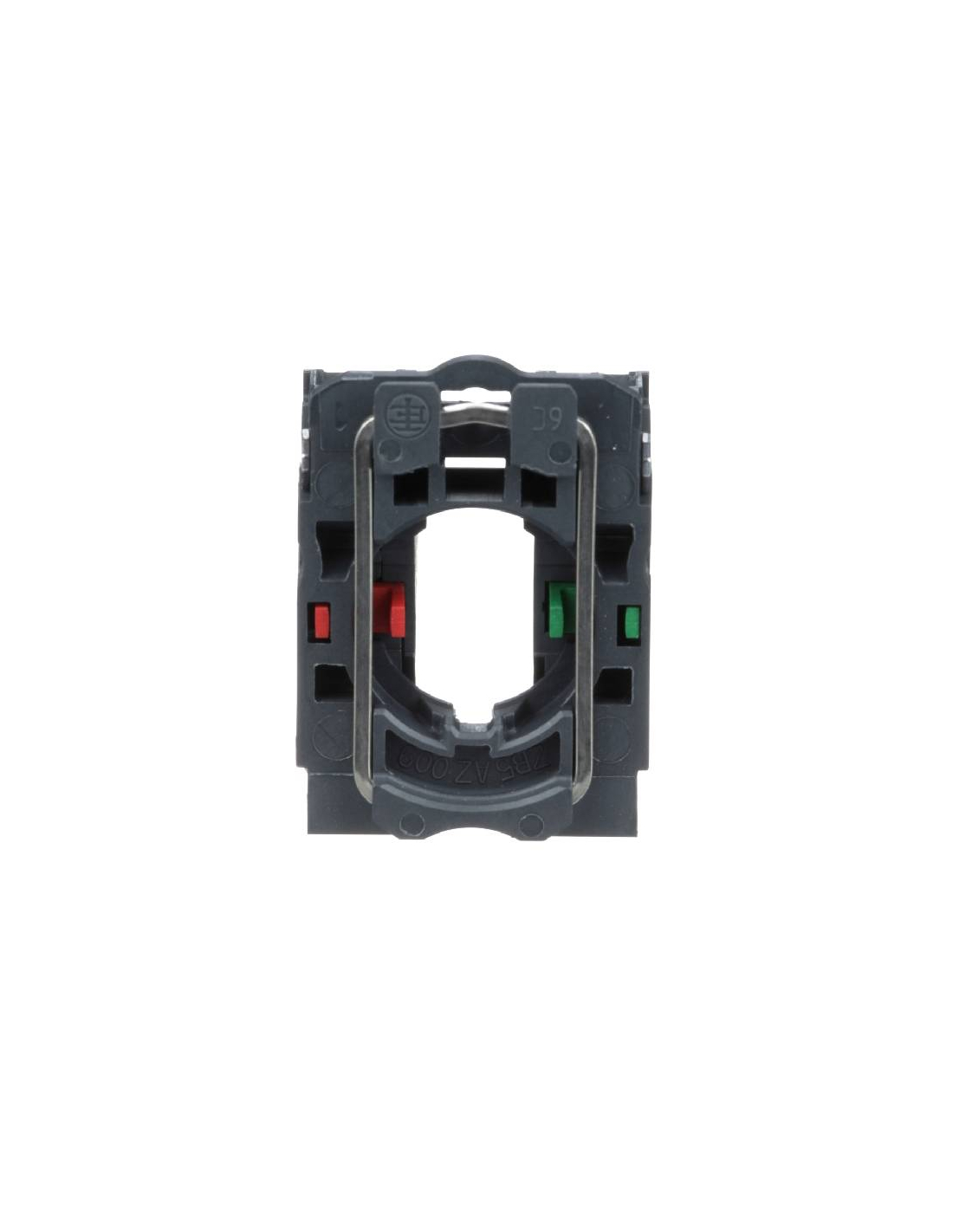

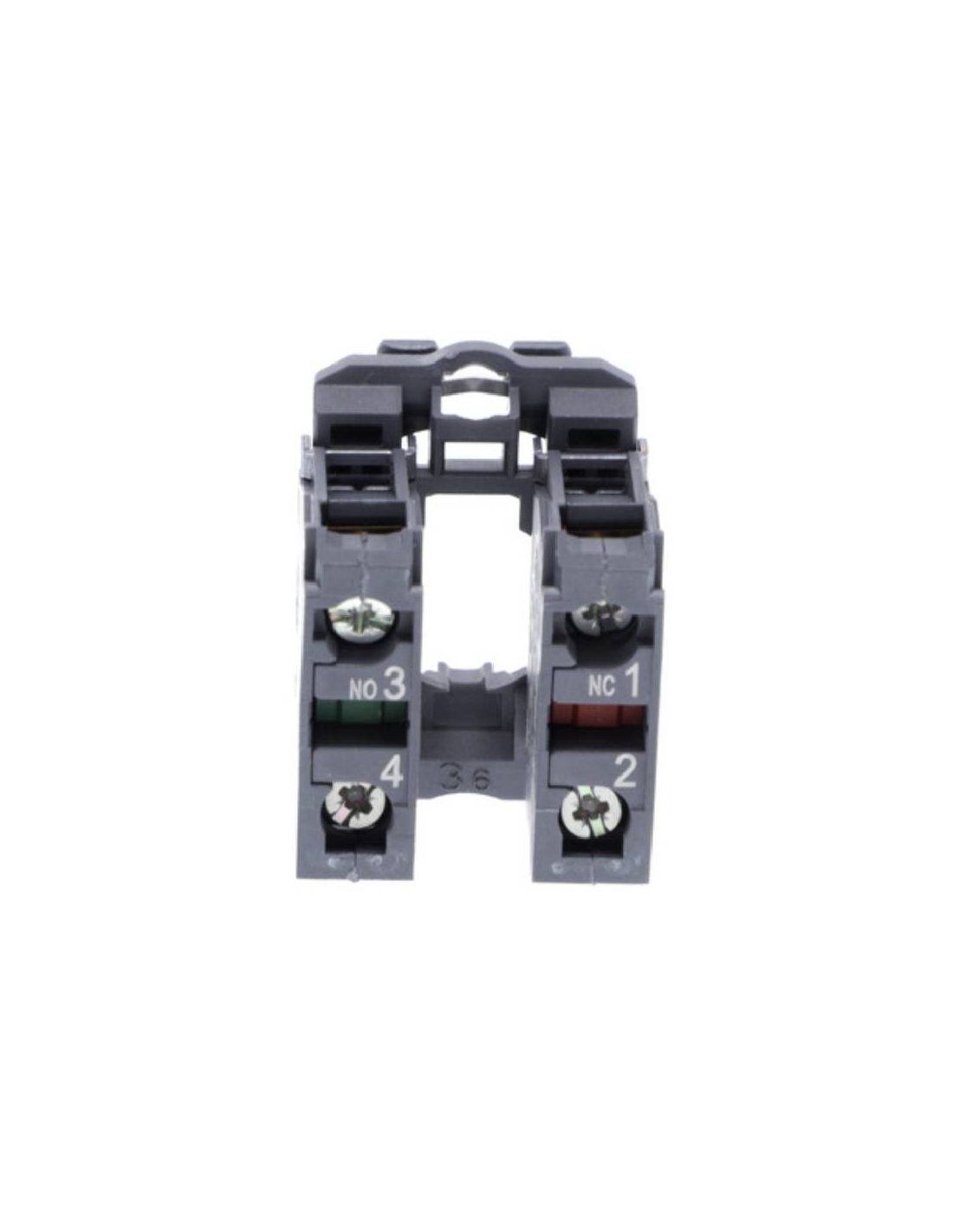

Die Lieferung umfasst den kompletten Körper: einen offenen Kontaktblock (ZBE101), einen geschlossenen Kontaktblock (ZBE102) und einen Kunststoffsockel oder Befestigungsring (ZB5AZ009), der die Verbindung der XB5-Köpfe mit den Kontaktblöcken ermöglicht.

Eigenschaften:

• Hersteller: SCHNEIDER
• Teilenummer: ZB5AZ105
• Kontaktart: Offen + Geschlossen (1NO + 1NC)
• Kontaktfunktion: Langsam öffnend
• Kurzschlussschutz: 10A Patronensicherung Typ gG
• Konventioneller thermischer Strom: 10A
• Bemessungsisolationsspannung: 600V
• Spitzenspannungsfestigkeit: 6kV
• Nennbetriebsstrom: 3A bei 240V, AC-15 / 6A bei 120V, AC-15 / 0,1A bei 600V, DC-13 / 0,27A bei 250V, DC-13 / 0,55A bei 125V, DC-13 / 1,2A bei 600V, AC-15
• Mechanische Lebensdauer: 10000000 Zyklen
• Betriebstemperatur: -40...70C
• Schutzart: IP20
• Anschlussklemmen: Schraube

Abmessungen:





Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.

Material für den professionellen Einsatz, es muss von qualifiziertem Personal in Übereinstimmung mit den am Installationsort geltenden Vorschriften installiert werden.
