Kontakte offen und geschlossen NO+NC (Ganzkörper) Harmony XB4 - SCHNEIDER

Offene (1 NO) und geschlossene (1 NC) Kontaktblöcke mit Befestigungskragen zur Montage auf Drucktastern und Wahlschaltern der Serie HARMONY XB4 aus Metall mit einem Durchmesser von 22 mm.

Dieser Kontaktblock ermöglicht den schnellen und einfachen Austausch und die Konfiguration von Drucktastern und Wahlschaltern. Er lässt sich an den Geräten der Serie Harmony XB4 einfach per Clip installieren oder austauschen und wird über einfache Schraubklemmen an die Steuerkreise angeschlossen. Dank der Schutzart IP20 schützt er die Bediener vor versehentlichem Kontakt mit stromführenden Schaltkreisen. Seine hohe Widerstandsfähigkeit reduziert den Wartungsaufwand und Schäden an der Anlage. Mit klarer Farbgebung. Die Schraubklemmen gewährleisten eine hohe Vibrationsfestigkeit und eignen sich daher für den Einbau in Maschinen, die starken Stößen ausgesetzt sind.

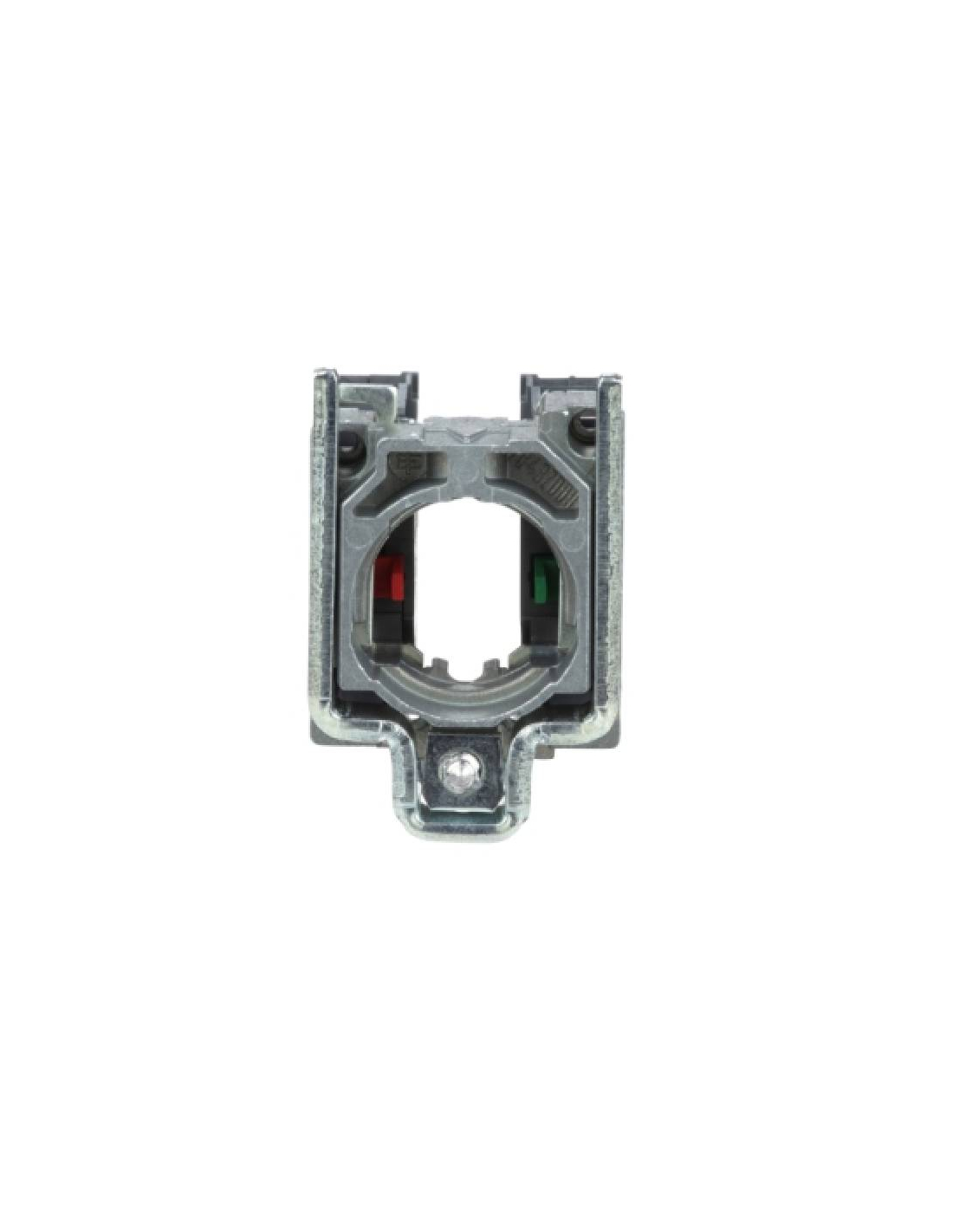

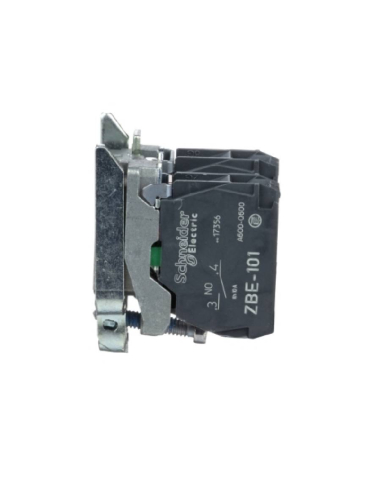

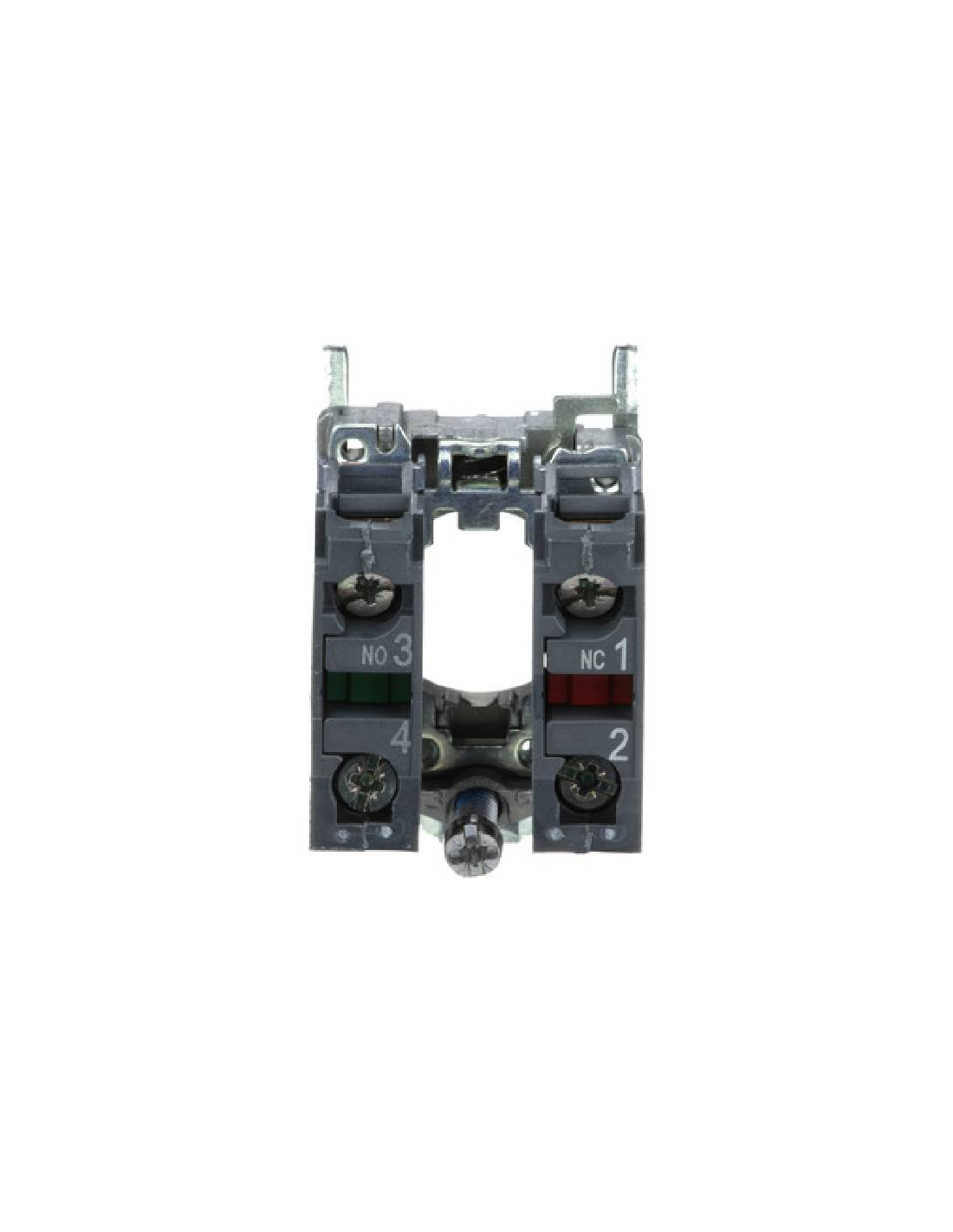

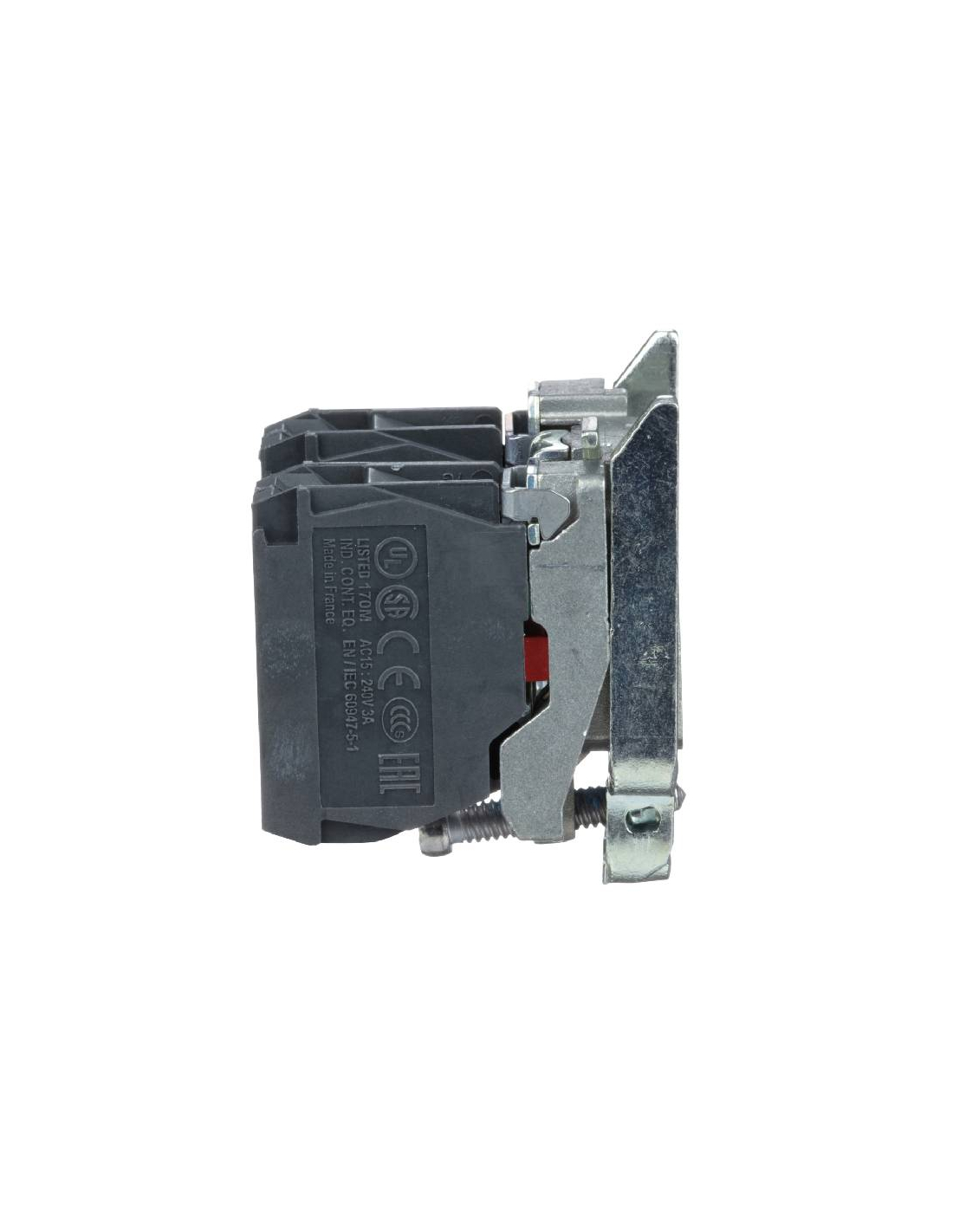

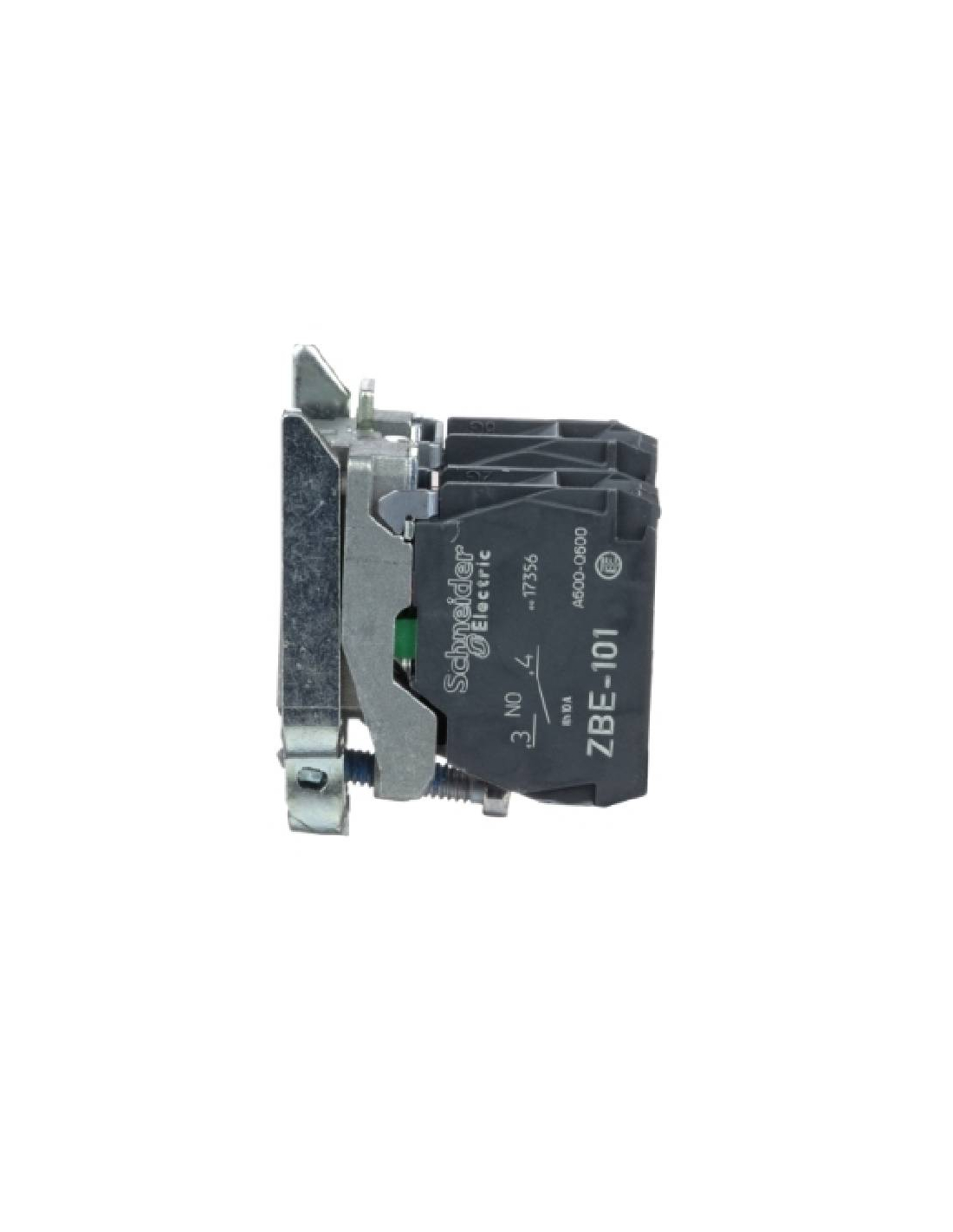

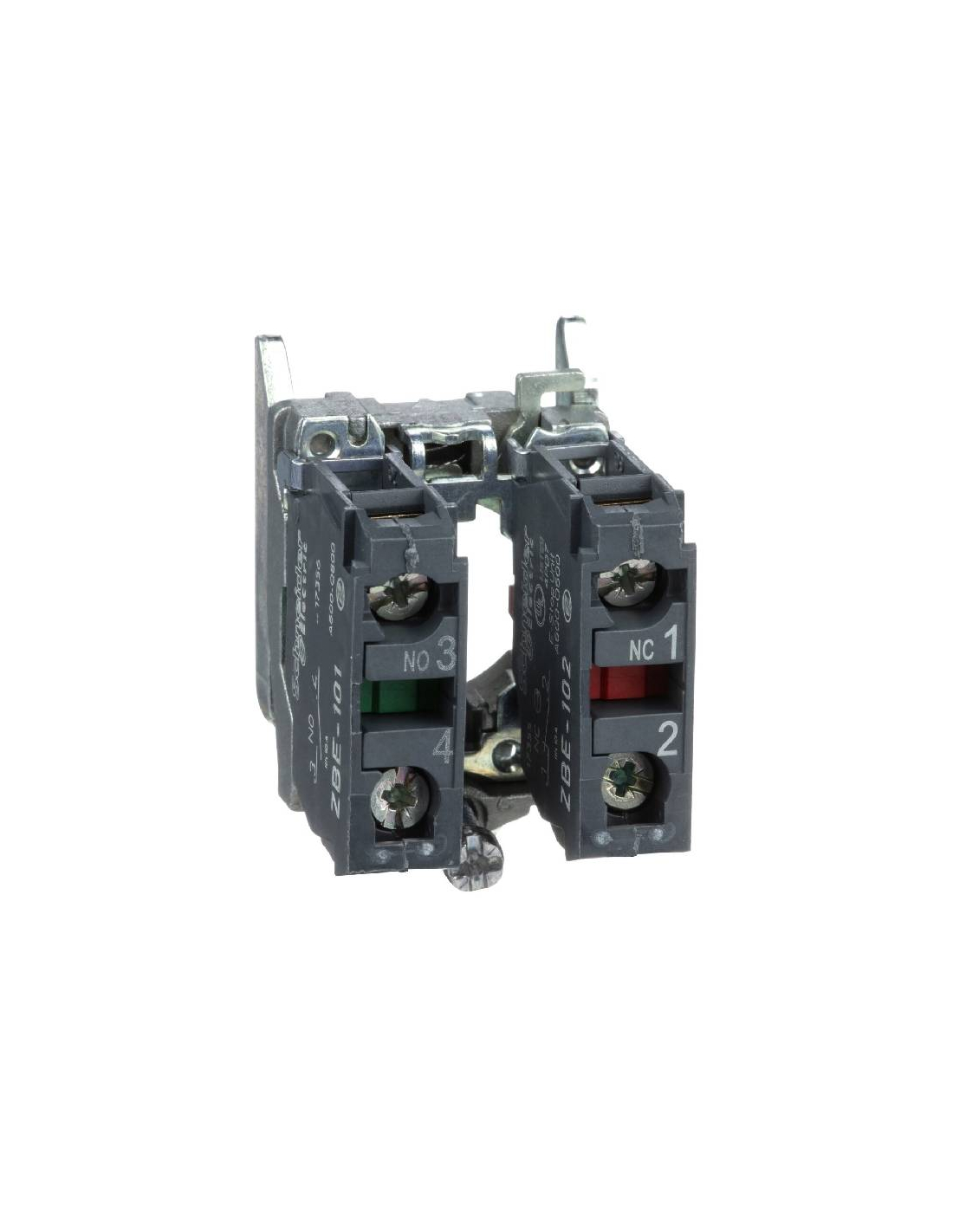

Die Lieferung umfasst das komplette Gehäuse: einen offenen Kontaktblock (ZBE101), einen geschlossenen Kontaktblock (ZBE102) und einen Kunststoffsockel oder Befestigungsring (ZB4BZ009), der den Anschluss der XB4-Köpfe an die Kontaktblöcke ermöglicht.

Eigenschaften:

• Hersteller: SCHNEIDER
• Teilenummer: ZB4BZ105
• Kontaktart: Offen + Geschlossen (1NO + 1NC)
• Kontaktfunktion: Träge Unterbrechung
• Kurzschlussschutz: 10A Patronensicherung Typ gG
• Konventioneller thermischer Strom: 10A
• Bemessungsisolationsspannung: 600V
• Spitzenspannungsfestigkeit: 6kV
• Nennbetriebsstrom: 3A bei 240V, AC-15 / 6A bei 120V, AC-15 / 0,1A bei 600V, DC-13 / 0,27A bei 250V, DC-13 / 0,55A bei 125V, DC-13 / 1,2A bei 600V, AC-15
• Mechanische Lebensdauer: 5000000 Zyklen
• Betriebstemperatur: -40...70C
• Schutzart: IP20
• Anschlussklemmen: Schraube
• Gewicht: 0,062kg

Abmessungen:






Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.

Material für den professionellen Einsatz, es muss von qualifiziertem Personal in Übereinstimmung mit den am Installationsort geltenden Vorschriften installiert werden.
