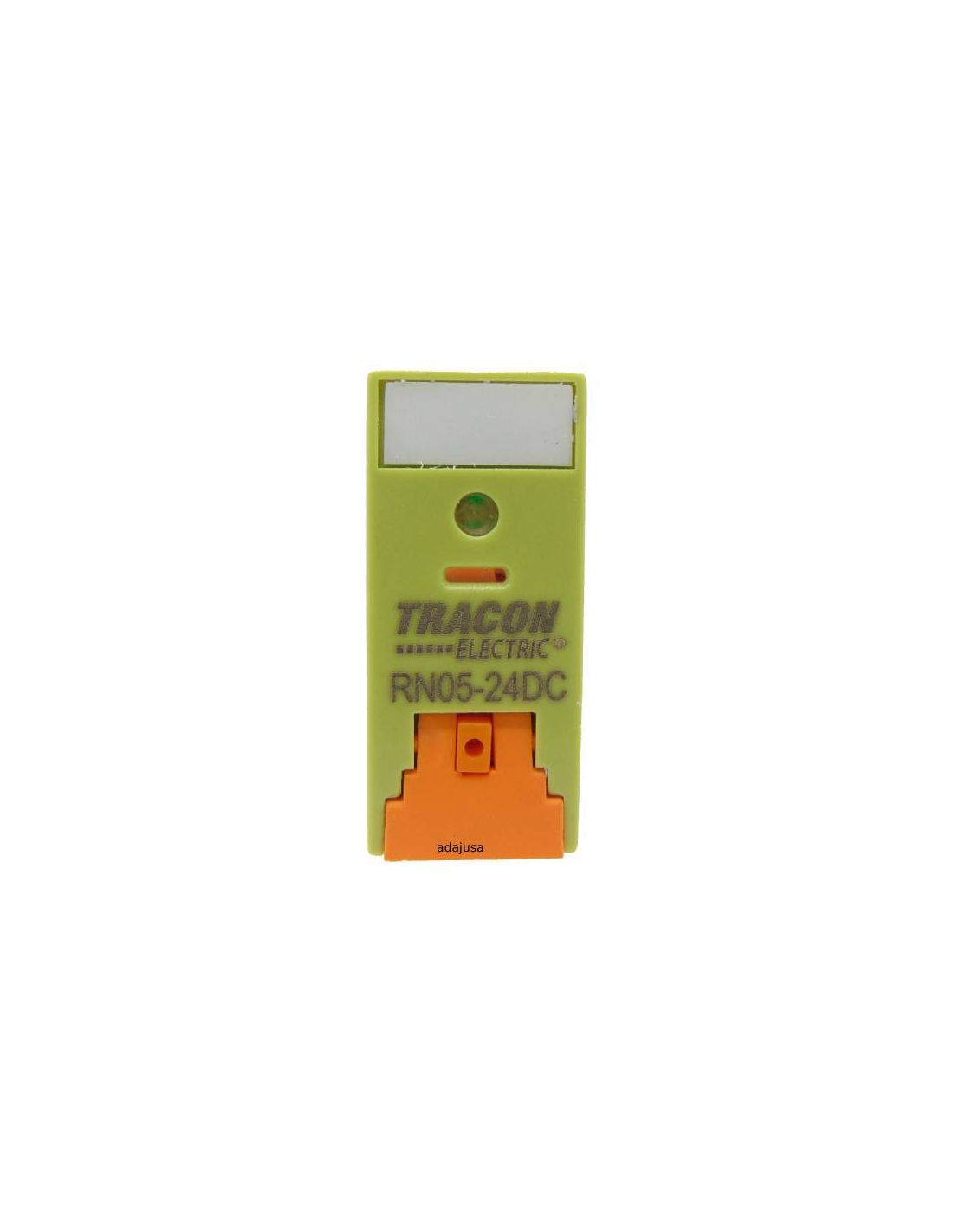

Miniaturrelais 24Vdc 1-polig 12A mit Kontrollleuchte

Miniatur-24Vdc-Relais mit einem 12A-Wechselkontakt und Faston-Flachstiften zum direkten Auflöten auf die Leiterplatte oder zum Einstecken auf den Sockel.

Das Relais verfügt über eine leuchtende LED-Statusanzeige, einen Druckknopf mit Federrückstellung für die Kontaktprüfung, eine abnehmbare Verriegelungstür, die eine erzwungene Wartung der Kontakte in Test- oder Wartungssequenzen ermöglicht, und eine abnehmbare Beschriftung zur Identifizierung des Relais.


Entwickelt für den allgemeinen Gebrauch und für andere spezifische Anwendungen wie Schalttafeln, Steuer- und Verteilertafeln, Automatisierung, Spielzeug, elektronische Karten, Elektromedizin usw.

Das Relais ist mit den folgenden 1-Kontakt-Sockeln kompatibel: RN05-SOCKET, Schneider RGZE1S35M.



Merkmale:

• Hersteller: Tracon
• Teilenummer: RN05-24DC
• Anzahl der Kontakte: 1 CO
• Stiftform: Flach (Faston-Typ)
• Anzahl der Stifte: 5
• Betriebsspannung: 24Vdc
• Schaltleistung: NC 12A, NO 15A 230Vac / 30Vdc
• Prüfspannung: 1,2 kV
• Bemessungsisolationsspannung: 250V
• Widerstand: 50mΩ
• Montage: auf PCB oder Sockel
• Mechanische Lebensdauer: ^1x107 Zyklen
• Elektrische Lebensdauer: ^1x105 Zyklen
• Umgebungstemperatur: -^40oCbis +55oC
• Abmessungen des Gehäuses: 39x34x12,5 mm
• Gewicht: 20g
• Schutzart: IP20
• Norm: EN 61810-1

Material für den professionellen Einsatz, muss von qualifiziertem Personal unter Einhaltung der am Installationsort geltenden Vorschriften installiert werden.
