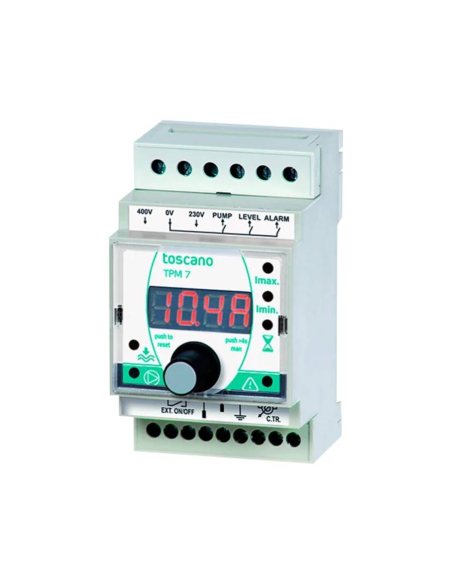

Steuer- und Schutzrelais TPM7-230/400 für Motoren und Pumpen - Wifi-Steuerung - Wifi-Steuerung Toscano

Digitale Steuer- und Schutzgeräte für einphasige und dreiphasige Motoren und Pumpen. Schutz gegen Überlast, Unterlast, Phasenausfall, Trockenlauf, überhöhte Anlaufhäufigkeit und Anti-Blockierung. Füllstandskontrolle mittels konduktiver Sonden oder ohne Sonden (Unterlast) oder Bojen.

HINWEIS: Das TPM7-230/400 ermöglicht die direkte Steuerung von einphasigen Motoren bis zu 12A und von einphasigen und dreiphasigen Motoren bis zu 40A unter Verwendung eines externen Schützes.


Die TPM-Reihe löst sofort aus, wenn ein Stromanstieg über die vom Benutzer programmierten Werte festgestellt wird. Die Auslösezeit hat eine Reaktionszeit von 0,2 Sekunden (Erdschluss, Kurzschluss: 0,05 Sekunden). Mit diesen Zeiten kann die Maschine weiter geschützt werden. Die benutzerfreundliche Einstellung/Programmierung des Stroms und der Auslösezeit ermöglicht es, die Anzahl der Anwendungen zu erhöhen.

Mit TPM stellt der Benutzer nur die Motorstromwerte ein und bestätigt/programmiert dann den tatsächlichen Strom der Last mit Hilfe der eigenen (integrierten) Amperemeterfunktion. Das TPM-Modul unterbricht den Motorbetrieb zur eingestellten Verzögerung/programmierten Zeit, wenn der vom Motor aufgenommene Strom den eingestellten Wert überschreitet.


Es verfügt über einen manuellen Steuereingang, der es ermöglicht, den Start des Pumpe zu erzwingen, sowie über einen weiteren Hilfseingang, der das Starten und Stoppen des Pumpe über ein externes Gerät wie z. B. einen Druckschalter, eine Hoch- oder Niedrigwasserboje oder ein Bewässerungsprogrammiergerät ermöglicht.


Es bietet die Möglichkeit der manuellen Konfiguration oder der Konfiguration über eine APP per Wifi-Verbindung. Die APP ist sowohl für Android als auch für Iphone erhältlich und ermöglicht eine schnelle und einfache Konfiguration und Steuerung. Der Steuermodus über Wifi ermöglicht die Steuerung von Pumpe und die Konfiguration verschiedener Parameter wie die Einstellung der maximalen und minimalen Intensität, der Rückstell- und Sperrzeiten, die Abfrage von Informationen über Verbrauch, Alarme und Ursachen... einfach durch Anschluss des Wifi-Kommunikationsmoduls über den RJ11-Anschluss, einschließlich Antenne mit 2-Meter-Kabel.





All in one"-Funktionen für die Kontrolle und den Schutz der Pumpe:

HIDRONIVEL: Ermöglicht die Kontrolle des Wassermangels durch zwei konduktive Sonden (Maximum und Minimum), eine sonde (Minimum) mit zeitgesteuerter Rückstellung oder ohne Sonden (Unterlast oder Unterlast) mit zeitgesteuerter Rückstellung.

GUARDAMOTOR: Deckt eine breite Palette von Pumpenleistungen und Spannungen ab. Von 0,6 bis 40A und Doppelspannung 230 oder 400Vac.

DIGITAL AMPERIMETER: Verfügt über ein digitales Amperemeter, mit dem der Verbrauch der Pumpe jederzeit angezeigt werden kann. Darüber hinaus wird das Gerät mit der Funktion "Auto-Tune" automatisch eingestellt.

RUN COMMAND INPUT: Über diesen spannungsfreien Eingang kontakt kann die Pumpe über einen Druckschalter, eine Füllstandsboje (zum Füllen des Tanks/der Zisterne), eine Zeitschaltuhr (für die Bewässerung) usw. auf sichere Weise aktiviert oder deaktiviert werden, da es sich um eine Niederspannung handelt.

WEITERE FUNKTIONEN: Er kann die Betriebsstunden und die Anzahl der Starts des Pumpe aufzeichnen, verfügt über einen Niedrigpegel- und Alarmausgang, erkennt eine übermäßige Häufigkeit der Starts, vorbeugendes Antiblockiersystem des Motors.

Merkmale:

• Hersteller: Toscano
• Ref. Nr.: TPM7-230/400 + TPUMP-W
• Digitale Steuerung und Schutz des Pumpe
• Einfache und intuitive Bedienung
• Konzipiert für modulare Schaltschränke (3 Module)
• Überlastschutz Stromregelung von 0,6 bis 40A
• Bi-Voltage, für einphasige oder dreiphasige Pumpen
• Selbstregulierung des Stroms (max. Stromwert 10% über dem maximalen aufgezeichneten Strom und min. Stromwert 10% unter dem minimalen aufgezeichneten Strom)
• Gespeicherte Informationen: Betriebsstunden, Anzahl der Starts, Anzahl der Alarme und Strom des letzten Alarms
• Füllstandsüberwachung mit oder ohne Sonden
• Phasenausfall, Überlast, Unterlast
• Übermäßige Häufigkeit von Anläufen
• Alarmausgang und niedriger Füllstand
• Art der Rückstellung: manuell oder zeitgesteuert (3 Minuten...99 Stunden)
• Montage auf 35 mm DIN-Schiene
• Modul für ECO-PUMP von Toscano

Technische Daten

• Versorgungsspannung: 230/400V AC - 50/60 Hz
• Schutzfunktionen: Überlast, Unterlast, Phasenausfall, Starthäufigkeit, Blockierschutz
• Signalisierung: Pumpe läuft, Alarm, niedriger Füllstand, maximaler Strom, minimaler Strom und Rückstellzeit
• Anzeige: 4-stellige LED
• Direkter Ausgang für Pumpe (PUMP): maximal 12 A (bis zu 40 A, mit Hilfsschütz)
• Einstellung der Überlast (max): 0,6 - 40A
• Einstellung der Unterlast (min): OFF - 0,5 - 39,8A
• Einstellung der Rückstellzeit: 3min - 99h oder manuell (Hand)
• Überlast-Auslösezeit: 7sec
• Unterlast-Auslösezeit: 4sec (2sec beim Einschalten)
• Fühlerspannung: 12VAC
• Empfindlichkeit der Sensoren: 10K ± 15% Ω
• Externer ON/OFF-Eingang: Kontakt oder Spannung 6 bis 24VAC/VDC
• Alarm- und Hilfsausgang: AC1: 2A / 250 VAC AC11: 1A / 230 VAC
• Maximaler Klemmenquerschnitt: 4 mm2 (Leistung) / 2,5 mm2 (Steuerung)
• Schutzart: IP20
• Betriebstemperatur: -10ºC bis +55ºC
• Abmessungen: 3 Module, kompatibel mit Modulboxen

Anschluss:

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
