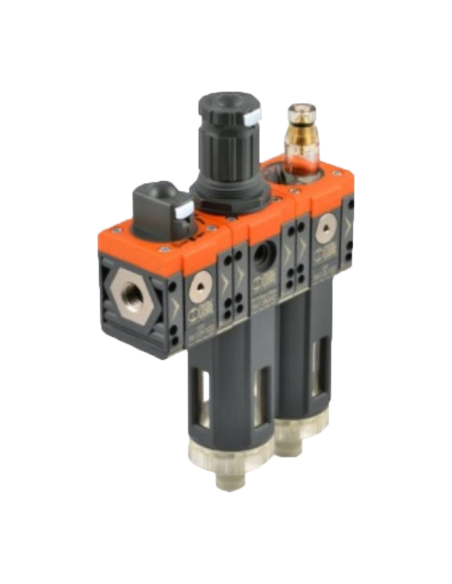

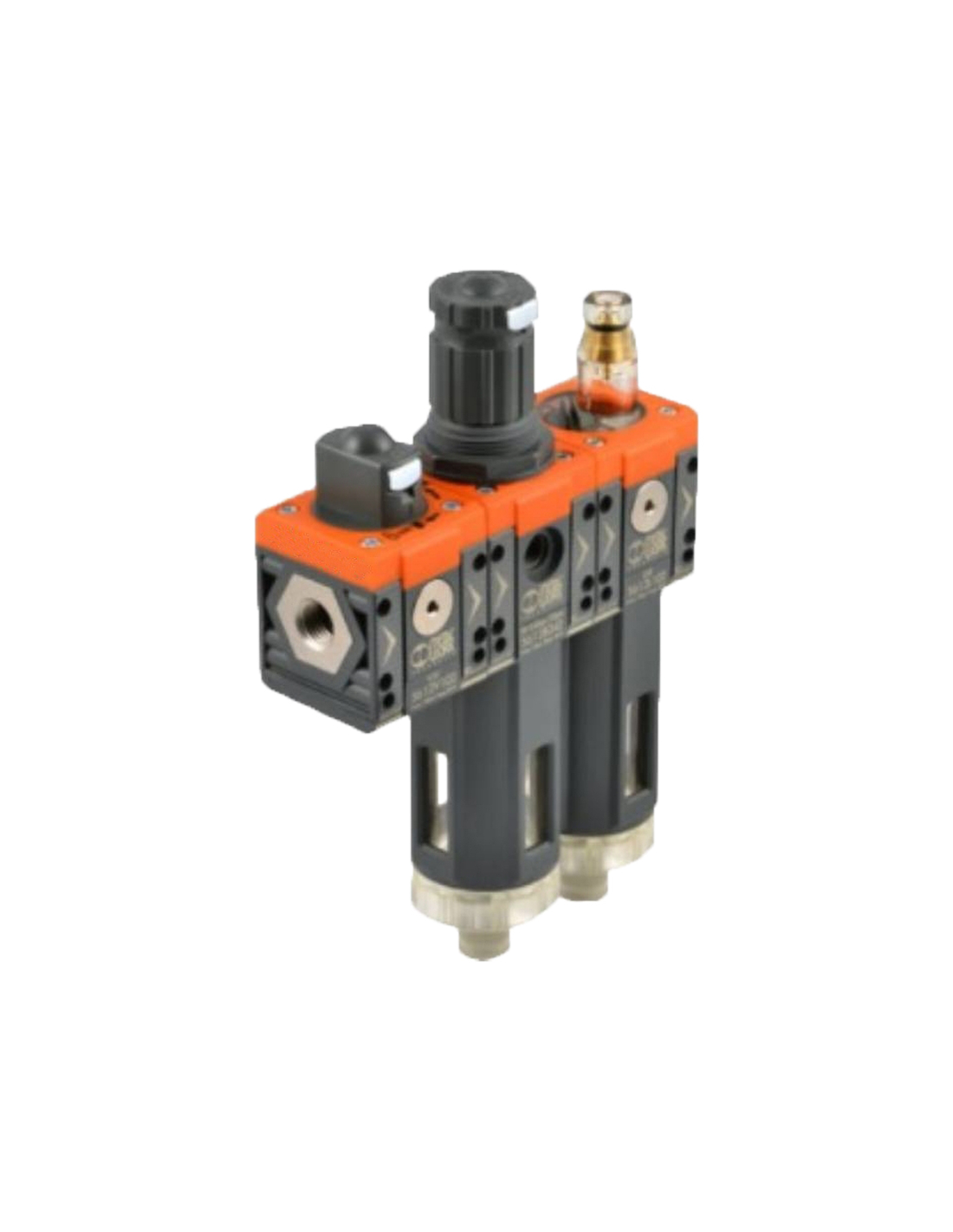

Filtereinheit 1/8 mit Absperrventil 0-8 bar Regelung halbautomatische Entwässerung Serie Syntesi - Metal Work

1/8"-Filtereinheit mit manuellem Absperrventil am Eingang, 1/8"-Wartungseinheit für pneumatische Anwendungen, halbautomatische Entleerung, kompakte Größe (SY1) aus europäischer Produktion.
Zu den Hauptmerkmalen dieser Filtergruppe gehören eine hohe Durchflussleistung im Vergleich zu ihrer Größe und ein geringes Gewicht, was der aktuellen Nachfrage nach Miniaturisierung und Leistung entgegenkommt. Hergestellt aus Technopolymer und vernickeltem Messing mit ausgezeichneter Korrosionsbeständigkeit. Die Filtereinheit ist mit einem 20 μm-Filterelement ausgestattet,
. Diese Filtereinheit verfügt über ein handbetätigtes Absperrventil am Eingang, mit dem die Maschine oder der Anlagenteil, in dem diese Einheit installiert ist, vom übrigen Pneumatiknetz getrennt werden kann. Das Ventil ist mit einem Vorhängeschloss-Verriegelungssystem ausgestattet (Vorhängeschloss nicht im Lieferumfang enthalten).
Die Art des Abflusses ist halbautomatisch mit Kondensatabfluss, unabhängig von Druck und Durchflussmenge.

Hinweis: Das Manometer ist nicht im Lieferumfang enthalten, es muss separat bestellt werden.

Merkmale der Filteranlage:

• Hersteller Metal Work
• Bestell-Nr.: V3V+FR+LUB SY1 1/8 20 08 RMSA
• Code: 5611V10B24L101
• Gewindegröße: 1/8"
• Gruppengröße: Größe 1.
• Einstellbereich: 0 bis 8 bar.
• Maximaler Eingangsdruck: 15 bar.
• Manueller Kondensatablass und automatischer Ablass bei Druckentlastung.
• Eingebautes Überdruck-Sicherheitsventil.
• Filterfeinheit: 20 μm.
• Fassungsvermögen der Schale: 30 cm3
• Durchflussmenge bei 6,3 bar (0,63 MPa; 91 psi) ∆P 0,5 bar (0,05 MPa; 7 psi) (Nl/min): 250
• Durchflussmenge bei 6,3 bar (0,63 MPa; 91 psi) ∆P 1 bar (0,1 MPa; 14 psi) (Nl/min): 1050
• Durchflussmenge am Entlastungsauslass, bei 6,3 bar (0,63 MPa; 91 psi) (Nl/min): 70
• Durchflussmenge der zusätzlichen Lufteinlässe bei 6,3 bar (Nl/min): 500 (V3V) - 500 (FR) + 450 (LUB)
• Gewindegröße für Manometer: 1/8"
• Schrauben für die Wandmontage: M4.
• Einbaulage: Vertikal.
• Arbeitstemperatur: -10 bis +50ºC.
• Inklusive:voller Durchfluss bei Entladung durch Nullstellung des Eingangsdrucks und entriegelbarer Knopf.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
