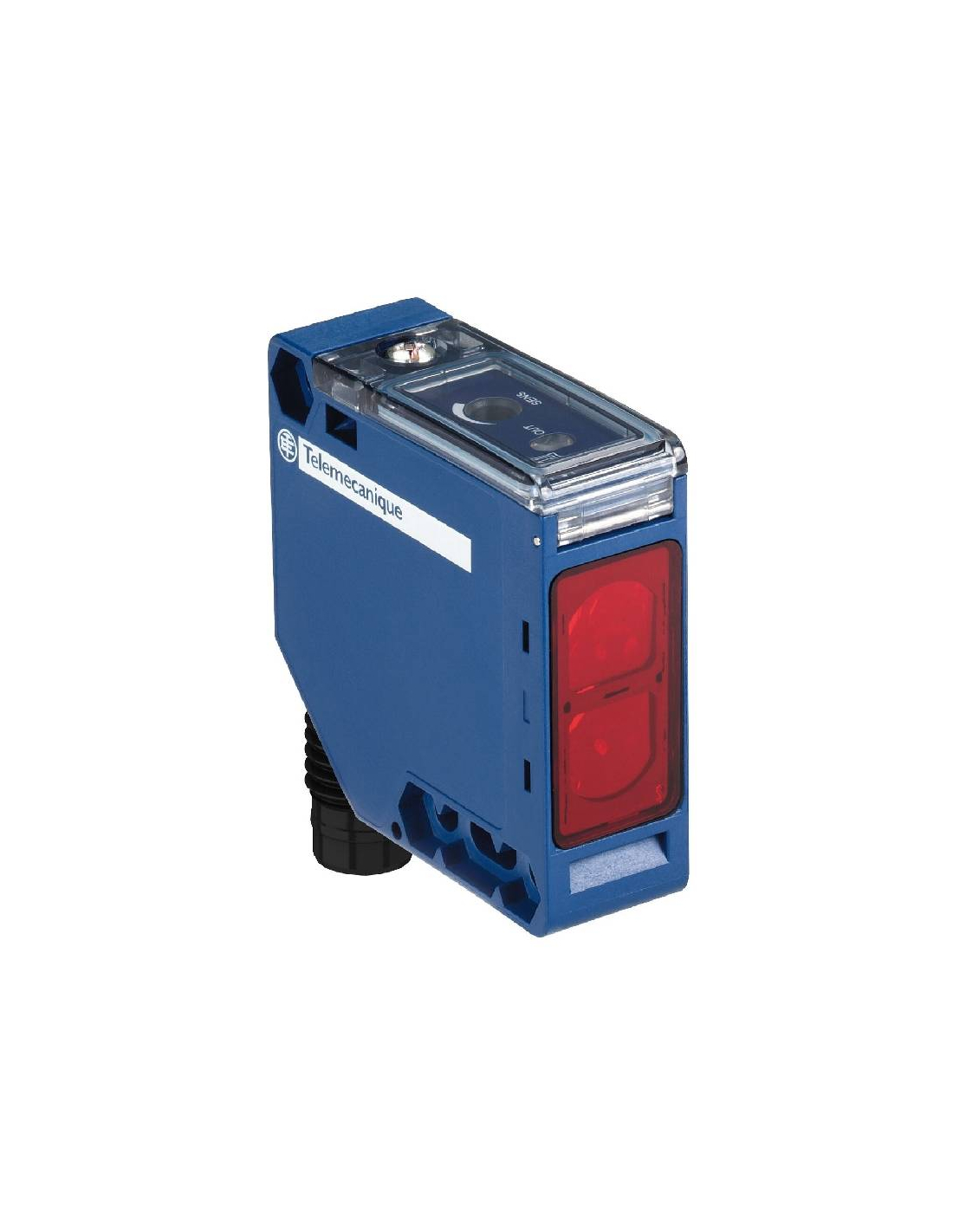

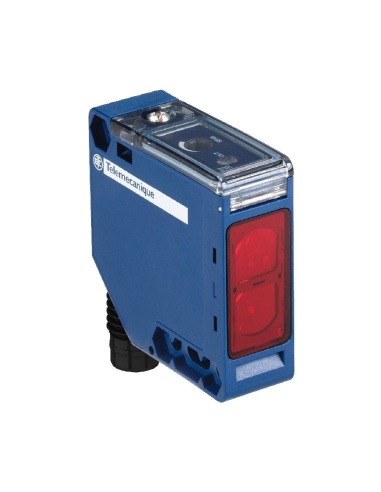

Kompakte Lichtschranke XUK diffuses System, PNP Ausgang, M12 Stecker - Telemecanique

Photoelektrischer Sensor oder Photozelle zur Erkennung der An- oder Abwesenheit von Objekten; Erfassungssystem vom Typ Reflexionslichtschranke mit Ausgang vom Typ PNP, Erfassungsbereich 1 Meter, 4-poliger M12-Stecker. Versorgungsspannung 12-24Vdc. Dieses Modell kann direkt auf der Oberfläche oder mit Hilfe seiner Befestigungspunkte auf einem Träger montiert werden.


Photoelektrischer Sensor, der Infrarotlicht verwendet, um die Anwesenheit oder Abwesenheit von Objekten zu erkennen. Er basiert auf einem diffusen Erfassungssystem, bei dem sich Sender und Empfänger im selben Element befinden. Wenn ein Objekt in den vom Sender ausgesandten Strahl eindringt, wird das Licht vom Objekt reflektiert, ändert seine Richtung und wird an den Empfänger gesendet; wenn es mit einer anderen Intensität als der ausgesandten empfangen wird, wird es in ein elektrisches Signal umgewandelt, das an das Steuerungssystem der Fotozelle übertragen wird und die Anwesenheit eines Objekts anzeigt. Wenn kein Objekt vorhanden ist, verliert sich der ausgesandte Lichtstrahl im Raum.





Der PNP-Ausgang liefert den Strom für die an die Fotozelle angeschlossene Last. Die elektrische Last wird zwischen dem Ausgang des Sensors und dem Minuspol angeschlossen. Wenn die Fotozelle ein Objekt erkennt, schließt sich ihr PNP-Ausgang, so dass Strom durch die Last fließt und ein Relais oder einen SPS-Eingang aktiviert.


Sie eignen sich für industrielle Anwendungen, bei denen es erforderlich ist, Objekte in einer Produktionslinie oder einem Automatisierungsprozess zu erkennen oder zu zählen, die genaue Position eines Objekts zu bestimmen, den Abstand zwischen Punkten zu ermitteln usw. Sie ermöglichen eine schnelle Reaktion und berührungslose Erkennung. Sie eignen sich auch für Sicherheitssysteme, bei denen die Erfassung von Objekten die Auslösung von Alarmen oder das Anhalten von Maschinen erfordert.

Eigenschaften:

• Hersteller: Telemecanique
• Teilenummer: XUK5APANM12
• XU-SERIE
• Bauform des Sensors: Kompakt 50 x 50
• Detektionssystem: Diffus
• Gehäusematerial: Kunststoff
• Material der Linse: PMMA
• Ausgangssignaltyp: Diskret
• Stromversorgungsschaltung: DC
• Verdrahtungstechnik: 3-Draht
• Diskreter Ausgangstyp: PNP
• Diskrete Ausgangsfunktion: 1 NO
• Elektrischer Anschluss: 4-poliger M12-Stecker
• Strahlung: Diffuses Infrarot
• Nomineller Erfassungsabstand: 1 Meter
• Maximaler Erfassungsabstand: 1,5 Meter
• Status-LED: 1 LED (gelb) für Ausgangsstatus
• Nenn-Versorgungsspannung: 12...24 Vdc
• Schaltleistung
• Schalthäufigkeit
• Maximaler Spannungsabfall
• Stromaufnahme
• Maximale Anfangsverzögerung: 15 ms
• Maximale Ansprechverzögerung: 2 ms
• Maximale Erholungsverzögerung: 2 ms
• Konfiguration: Keine Empfindlichkeitseinstellung
• Betriebstemperatur: -25 bis +55ºC
• Abmessungen: 50x50x18 mm
• Gewicht: 0,19 kg
• Schutzart: IP65, doppelt isoliert nach IEC 60529
• Zertifizierungen: CE, CSA, UL

Abmessungen:




Anschlussplan:





Mögliche Steckerausrichtungen gekröpft:









Für weitere Informationen können Sie das Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.

Material für den professionellen Gebrauch, es muss von qualifiziertem Personal in Übereinstimmung mit den am Installationsort geltenden Vorschriften installiert werden.
