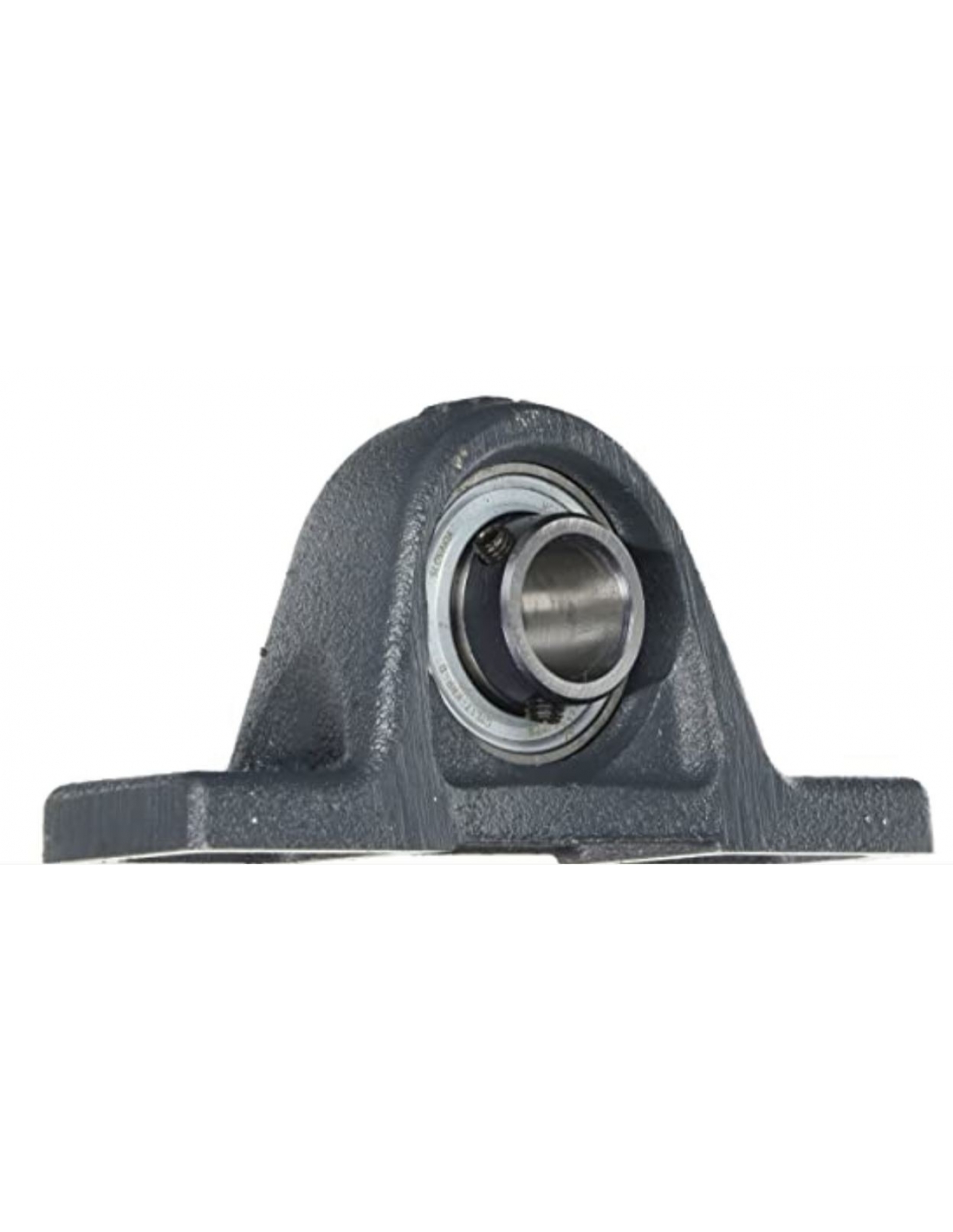

RASEY 75mm Achslagerträger mit Lager - INA

Selbstausrichtende Lagerhalterung aus Gusseisen mit vormontiertem Einsatz, Typ RASEY75-XL, für Ø75mm Welle. Gusseisengehäuse mit Pendellager mit Gewindestiften im Innenring.

Der Kugellagereinsatz ist aus Stahl gefertigt. Diese Lager sind gerillt. Ihre Außenringe haben eine kugelförmige Oberfläche, die in der Gehäuselaufbahn frei schwingen kann. Diese Schwingung ermöglicht eine Selbstausrichtung im Gehäuse, um eventuelle Fluchtungsfehler auszugleichen und unerwünschte Spannungen zwischen Welle und Gehäuse weitestgehend zu beseitigen. Das Lager wird mit zwei um 120° versetzten Zylinderschrauben mit Innensechskant auf der Welle befestigt. Einfache Montage und Demontage.

Die Abdichtung des Lagers wird durch eine Dichtung gewährleistet, die aus einer Stahlblechscheibe mit einer Nitrilgummilippe, Typ "R" opturation, besteht.

Das Gehäuse wird mit dem bereits montierten Lager geliefert. Im Lieferumfang enthalten:

• Gehäusebezeichnung ASE15
• Lagerbezeichnung GYE75-XL-KRR-B

Hauptabmessungen:

• d: 75 mm
• L: 265 mm
• H2: 164 mm
• A: 66 mm
• A1: 48 mm
• B: 77,8 mm
• H: 82,5 mm
• H1: 27,5 mm
• J: 210 mm
• N: 22 mm
• N1: 30 mm
• F: Rp 1/8
• S1: 44,5 mm

Für andere Referenzen oder Modelle wenden Sie sich bitte an uns.

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
