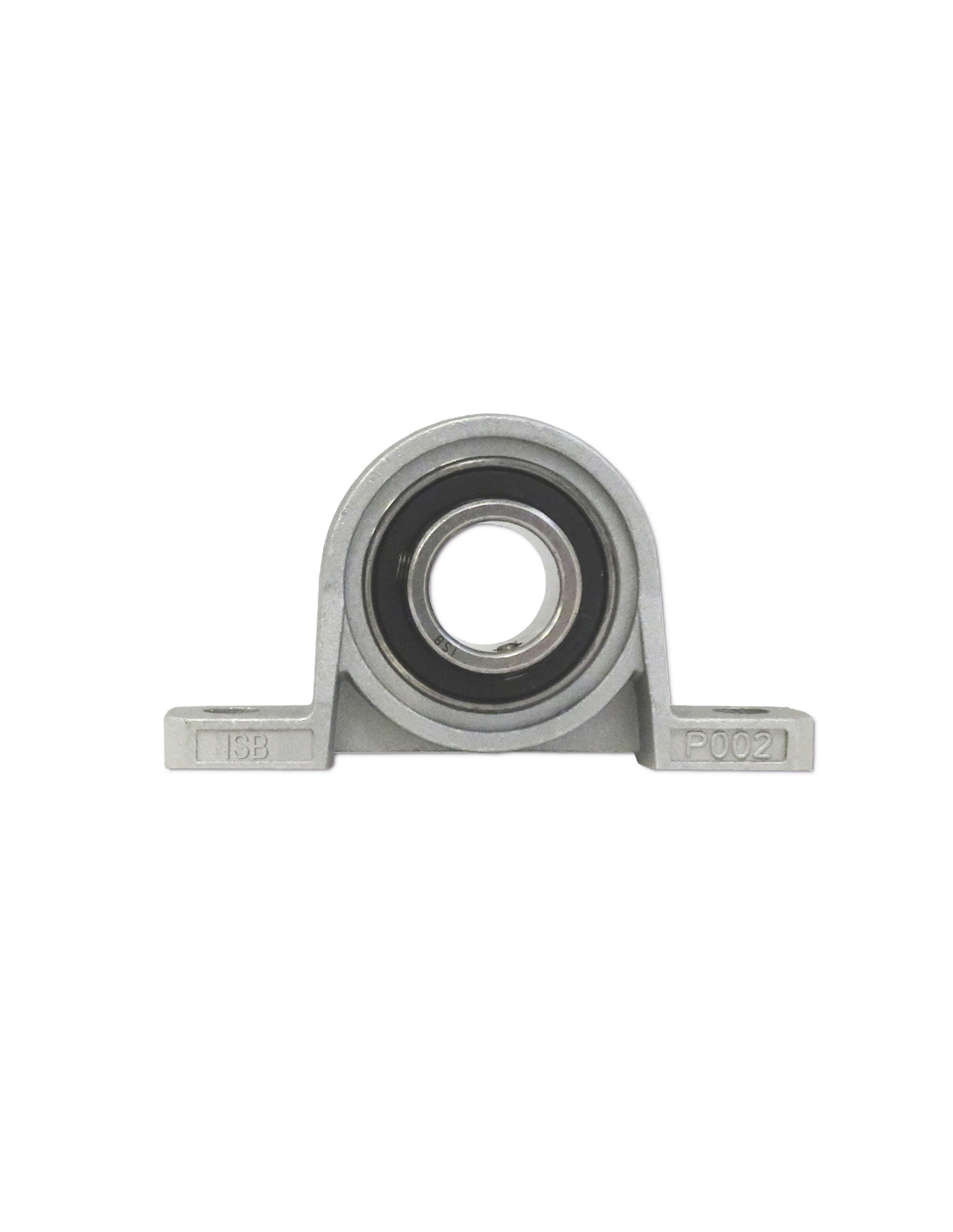

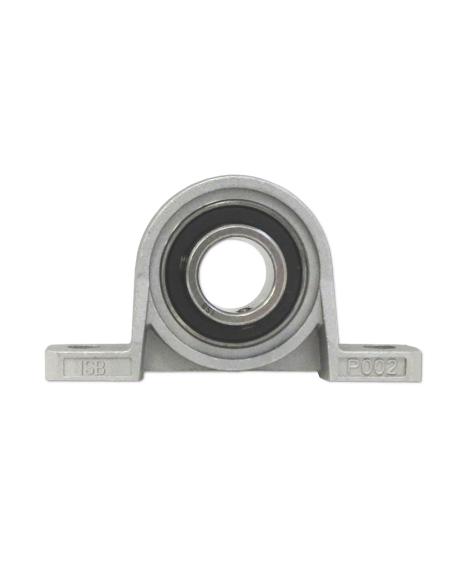

Selbstausrichtender Stützfuß aus Aluminiumlegierung mit bereits montiertem Stahleinsatz für Ø15-mm-Schaft. Der Trägerkörper aus Aluminiumlegierung ist vor Korrosion geschützt. Hohe Tragfähigkeit.
Die Halterungen aus Aluminiumlegierung mit Stahllagern bieten eine deutliche Reduzierung von Größe und Gewicht im Vergleich zur gleichen Größe der bestehenden Serien auf dem Markt. Dieses Design ermöglicht Platz- und Materialeinsparungen und eignet sich hervorragend für die Maschinenkonstruktion.
Die eingesetzten Stahlkugellager (Insert) sind gerillt. Seine Außenringe haben eine sphärische Oberfläche, die frei auf der Trägerschiene schwingen kann. Diese Schwingung ermöglicht eine Selbstausrichtung im Trägergehäuse, gleicht etwaige Ausrichtungsfehler aus und eliminiert so weit wie möglich unerwünschte Kräfte zwischen der Welle und dem Träger. Das lagerung wird mit zwei um 120° versetzten allen auf der Welle befestigt. Einfache Montage und Demontage.
Die Abdichtung des lagerung wird durch eine Dichtung bestehend aus einer Schutzplatte und einer Gummidichtung gewährleistet. Das lagerung verfügt auf jeder Seite über eine Dichtung. Dieses Schutzsystem verhindert das Austreten von Fett und das mögliche Eindringen von Verunreinigungen, was besonders dann angezeigt ist, wenn sehr aggressive äußere Einflüsse, Staub, Flüssigkeiten oder wenn die Maschine im Freien arbeitet.
Im Lieferumfang sind (bereits montiert) enthalten:
- Unterstützung: LP002
- Einsatz ( lagerung ): U002
Hauptabmessungen:
- d: 15mm
- H: 22mm
- a: 80mm
- e: 63mm
- B: 16 mm
- s: 6mm
- g: 7mm
- Breite: 43 mm
- L: 16,5 mm
- n: 4,5 mm
- G: 4 mm
- Gewicht: 0,125 kg
Weitere Referenzen oder Modelle finden Sie auf Anfrage.
Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
