Gerader Anschluss 1/4 Außengewinde mit 10/8 Feder Serie 1000 – Aignep

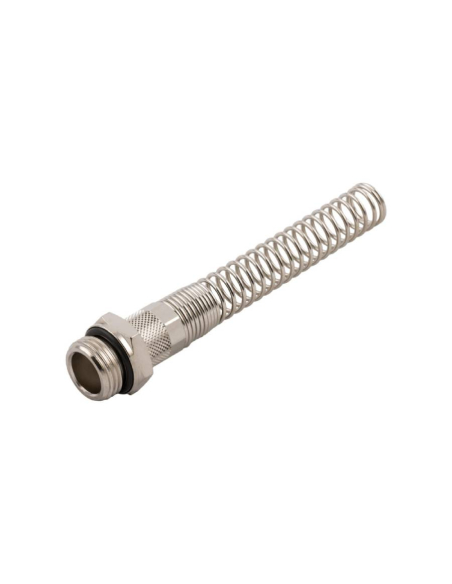

Gerader Anschluss mit 1/4 zylindrischem Außengewinde mit Feder für Rohre mit 10 x 8 mm Durchmesser. Feder aus Edelstahl AISI 304, NBR-Dichtung, Gewinde und Mutter aus vernickeltem Messing. Diese Fittings verfügen über ein Keilsystem, das eine äußerst sichere Verbindung von thermoplastischen Rohren für pneumatische und fluidische Anwendungen ermöglicht. Sein spike -Design ermöglicht eine bessere Verbindung mit dem Rohr, während der Sechskant der Sicherungsmutter oben die manuelle oder Schlüsselverriegelung ohne Elastomer-Dichtelemente erheblich vereinfacht.

Diese Arten von Anschlüssen sind in einer Vielzahl von Anwendungen sehr nützlich, wie z. B. Druckluft, pneumatische Automatisierung, industrielle Wasserkreisläufe, Inertgase, Dämpfe, Flüssigkeiten, Vakuum usw. Der Druck und die Temperatur werden anhand des verwendeten Rohrs bestimmt, daher werden diese Werte anhand der Eigenschaften des Rohrs selbst definiert.



Montage:

Technische Eigenschaften:

• Hersteller: Aignep .
• Referenz: 1028 10/8 1/4
• Zylindrisches Gewinde: 1/4
• Rohrdurchmesser: 10x8mm
• Flüssigkeiten und Flüssigkeiten: Kompatibel mit der Anschlussart
• Material Gewinde und Mutter: Messing vernickelt
• Federmaterial: Edelstahl AISI 304 – EN 1.4301
• Verbindungsschläuche: Material PA6, PA11, PA 12, Polyethylen, Polyurethan (*) , PTFE und FEP
• Spezifische Maße für polyurethan : 8/5 - 8/5,5, 12/9
• Thread-Bestimmungen:
  • Konisches Gas gemäß ISO 7.1, BS 21, DIN 2999
  • Zylindrisches Gas gemäß ISO 228 Klasse A
  • Metrisch nach ISO R/262.

(*) Verwenden Sie 90 bis 98 Shore, für maximale Leistung wird 98 Shore A empfohlen.


Abmessungen:

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte „Anhänge“ klicken .

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
