Kettenrad für Kettendurchmesser 25mm 13 Zähne 20B St 52 - INA

120,21 € Steuern inklusive

101,02 € ohne Steuer.

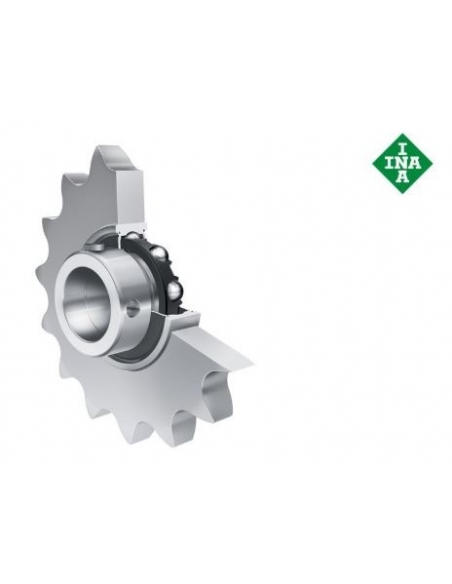

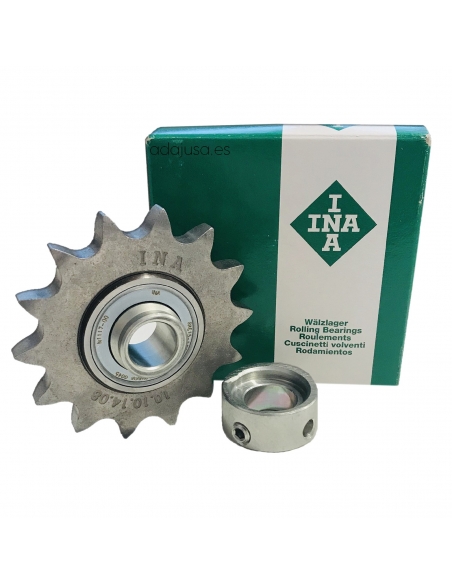

Kugelgelagertes Spannkettenrad für Stahlkette (St 52). Durchmesser 25 mm und 13 Zähne. Geeignet für normale Ketten und Rollenketten.

Best.-Nr.: KSR 25.L0.20.10.13.15



Die Abbildung dient der Veranschaulichung, der gelieferte Artikel entspricht den gezeigten Spezifikationen

Noch keine Fragen, lassen Sie die erste!


Kettenräder INA sind Kettenführungs- und Kettenradeinheiten und eignen sich für Normal- und Rollenketten. Sie dienen dem Ausgleich von Kettenlängungen, die während der Lebensdauer der Kette durch den Eigenbetrieb der Kette entstehen, verbessern die Laufruhe und erhöhen den Wirkungsgrad des Systems bei hohen Belastungen und Geschwindigkeiten.

Die Einheiten werden einbaufertig geliefert und bestehen aus einem Kettenrad und einem vormontierten Rillenkugellager. Die Kettenräder sind aus hochfestem Sinterstahl gefertigt. Da der Innenring des Rillenkugellagers auf beiden Seiten verlängert ist, sind keine zusätzlichen Distanzringe erforderlich.

Der Innenring wird mittels eines exzentrischen Spannrings auf der Welle befestigt. Die Bohrung dieser Serie hat eine positive Toleranz. Das bedeutet, dass unbearbeitete Wellen bis zur Toleranz ISO h9 bei mittleren Belastungen und Drehzahlen eingesetzt werden können.

Hersteller INA

Nr.: KSR 25.L0.20.10.13.15

Dimensiones rueda dentada perfil

Dimensiones rueda dentada frente

Abmessungen:

  • Buchsendurchmesser (d): 25 mm Toleranz: +0,018/0
  • Durchmesser der Spitze (Dk): 144 mm
  • Breite der Spannvorrichtung(B1): 21 mm
  • Äußere Ringbreite (C): 15 mm
  • Dicke des Spannelementes (C1): 17,6 mm.
  • Fasenbreite (C2): 2,5 mm.
  • Äußerer Durchmesser (D): 52 mm.
  • Primitiver Durchmesser (D0): 132,7 mm.
  • Außendurchmesser der Spannvorrichtung (d3): 52 mm.
  • Zahnteilung (p): 20B
  • Anzahl der Zähne (Z): 13
  • Gewicht: 1,09 kg.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
