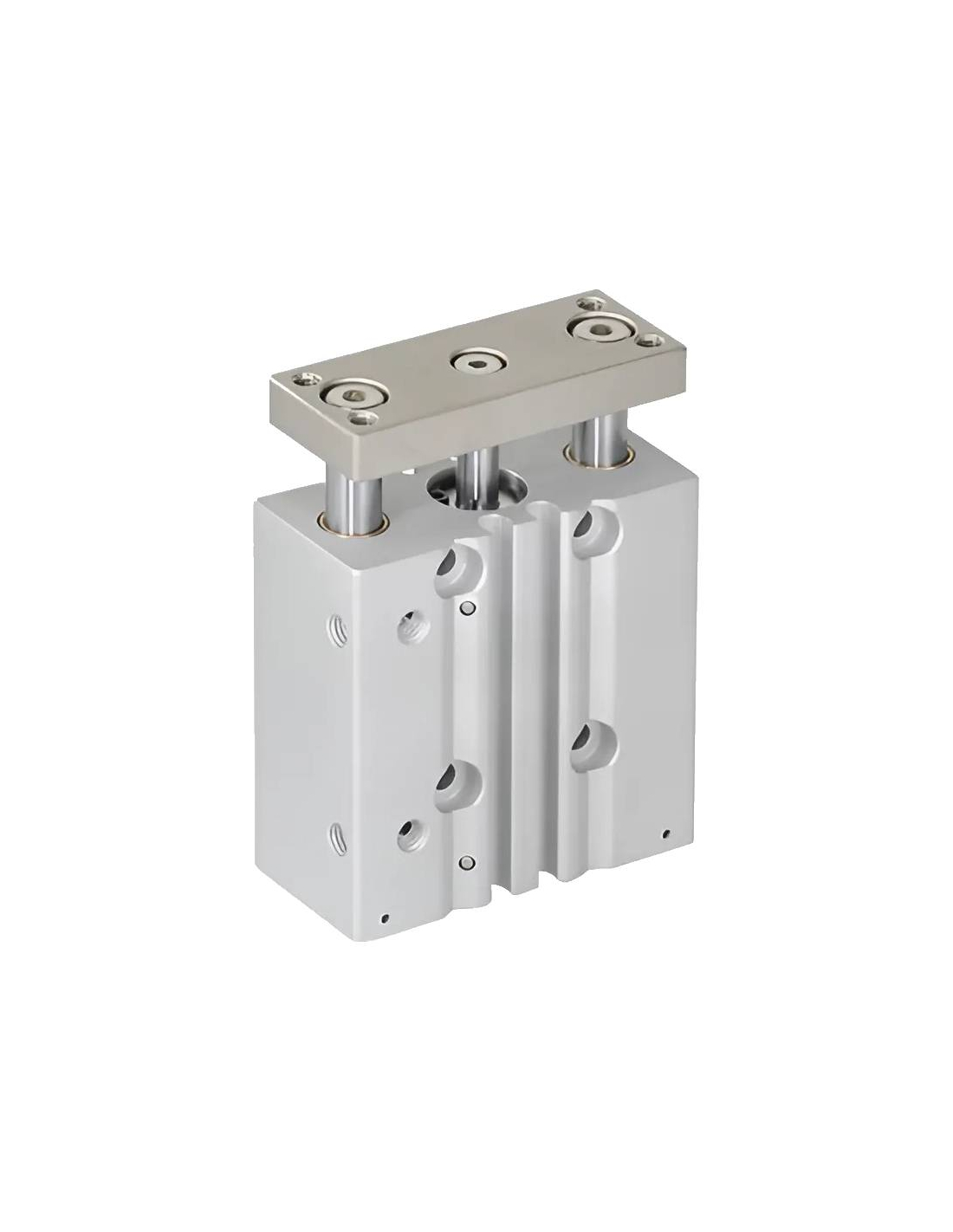

Kompakter Pneumatikzylinder mit Doppelführung, Durchmesser 40 mm und Hub 50 mm, doppelte Magnetwirkung. Sie sind für Anwendungen konzipiert, bei denen der Platz begrenzt ist und ein Zylinder mit internen Führungen und einer robusten, aber kompakten Struktur benötigt wird. Mehrfachanschlusszylinder, der eine Montage in beide Richtungen ermöglicht. Führungslösung mit Linearlagern aus Bronzelegierung, gekoppelt mit Stahlkolbenstangen.
Diese Zylinder bestehen aus hochwertigen Materialien, einem Gehäuse aus Aluminiumlegierung und einem Schaft aus Stahl, was ihnen eine hohe Widerstandsfähigkeit und Zuverlässigkeit verleiht. Darüber hinaus umfasst das Design NBR-Dichtungen und Schaftpolsterung, was einen effizienten Betrieb und eine lange Nutzungsdauer gewährleistet. Sie zeichnen sich durch die Möglichkeit der mehrseitigen Befestigung aus durch unterschiedliche Methoden, pneumatische Zuführung in beiden seiten, Zwei slots , sowohl auf der Ober- als auch auf der Unterseite.
Sie sind ideal für automatisierte Systeme, Manipulatoren und Robotik, wo eine kompakte Führung benötigt wird, um die Ausrichtung des Schafts und eine stabile Bewegung aufrechtzuerhalten.
Der Zylinder ist für die Montage von Magnetmeldern und diversem Zubehör vorbereitet. Im Lieferumfang ist nur der doppeltwirkende Zylinder enthalten, das restliche Zubehör muss separat bestellt werden.
Zylinder der MCGS-Serie der Marke Mindman sind kompatibel und austauschbar mit der Marke SMC und anderen Marken wie AirTac, Airon, Aignep und Metal Work .
Technische Eigenschaften des Pneumatikzylinders:
- Hersteller: Mindman
- Referenz: MCGS-23-40-50
- Durchmesser und Hub: Ø40x50 mm
- Typ: Doppeltwirkender kompakt geführter Pneumatikzylinder
- Flüssigkeitstyp: Druckluft (Schmierung nicht erforderlich)
- Betriebsdruck: 1 - 10 bar
- Dichtungen und Stoßdämpfer: NBR
- Dämpfung: Mit elastischer Dämpfungsscheibe
- Konstruktionsart: Schaft aus Kohlenstoffstahl
- Luftanschlussgewinde: 1/8
- Schaftdurchmesser: 16 mm
- Betriebstemperatur: -5 °C bis +60 °C (ohne Gefrieren)
- Verfügbarer Geschwindigkeitsbereich: 50 - 500 mm/Sek
- Maximal zulässige seitliche Arbeitslast (W): 78 N
- Maximal zulässiges Drehmoment (T): 4,25 Nm
- Stabilisierungsgenauigkeit (θ): ±0,08°
- Gewicht: 2280g
Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte „Anhänge“ klicken
