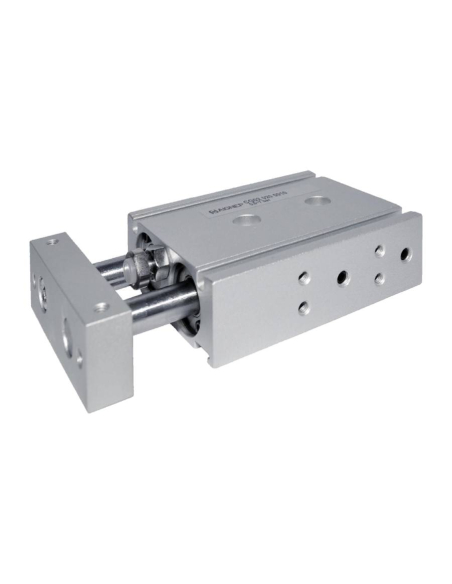

Kompakter Pneumatikzylinder mit parallelen Stangen 12 x 50 mm, doppeltwirkend, Serie CG02 – Aignep

Kompakter pneumatischer Doppelstangenzylinder, Durchmesser 12 mm und Hub 50 mm, doppelte Magnetwirkung mit parallelen Stangen. Dank ihrer robusten und dennoch kompakten Bauweise sind sie für hochpräzise, verdrehsichere Anwendungen mit begrenztem Platzangebot konzipiert. Lösung mit Bronzebuchsen, die mit den Stielen verbunden sind.


Diese Zylinder bestehen aus hochwertigen Materialien, mit einem Körper aus Aluminiumlegierung und einer Stange aus Edelstahl, was ihnen eine hohe Festigkeit und Zuverlässigkeit verleiht. Darüber hinaus umfasst seine Konstruktion NBR-Dichtungen und -Dämpfungen, die einen effizienten Betrieb und eine lange Lebensdauer gewährleisten. Sie zeichnen sich durch die Möglichkeit der Befestigung an mehreren Seiten aus durch verschiedene Methoden, pneumatische Zuführung in beiden Seiten, zwei slots , sowohl auf der Ober- als auch auf der Unterseite.


Sie eignen sich ideal für automatisierte Systeme, Manipulatoren und Roboter, bei denen eine kompakte Führung erforderlich ist, um die Schaftausrichtung und stabile Bewegung aufrechtzuerhalten.

Der Zylinder ist für die Montage von Magnetdetektoren und diversem Zubehör vorbereitet. Im Lieferumfang ist nur der doppeltwirkende Zylinder enthalten, das restliche Zubehör muss separat bestellt werden. Option mit Kugellager auf Anfrage

Die Zylinder der Serie CG02 der Marke Aignep sind kompatibel und austauschbar mit denen der Marke SMC und anderer Marken wie AirTac, Airon, Mindman , Metal Work .




Technische Eigenschaften des Pneumatikzylinders:

• Hersteller: Aignep
• Herstellerreferenz: CG020120050
• Durchmesser und Hub: Ø12x50 mm
• Typ: Kompakter Pneumatikzylinder mit doppeltwirkenden Parallelstangen
• Fluidtyp: Druckluft (keine Schmierung erforderlich)
• Betriebsdruck: 1 - 7 bar
• Dichtungen und Stoßdämpfer: NBR
• Bauart: Edelstahlschaft
• Luftanschlussgewinde: M5 x 0,8
• Schaftdurchmesser: 6mm
• Betriebstemperatur: -5ºC (kein Gefrieren) bis +60ºC
• Kolbengeschwindigkeitsbereich: 50 - 500 mm/sec
• Antirotationsgenauigkeit (θ): ± 0,1°

Montageart: Oben, unten und seitlich








Verwenden Sie das Material fachgerecht und installieren Sie es unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte „Anhänge“ klicken.
