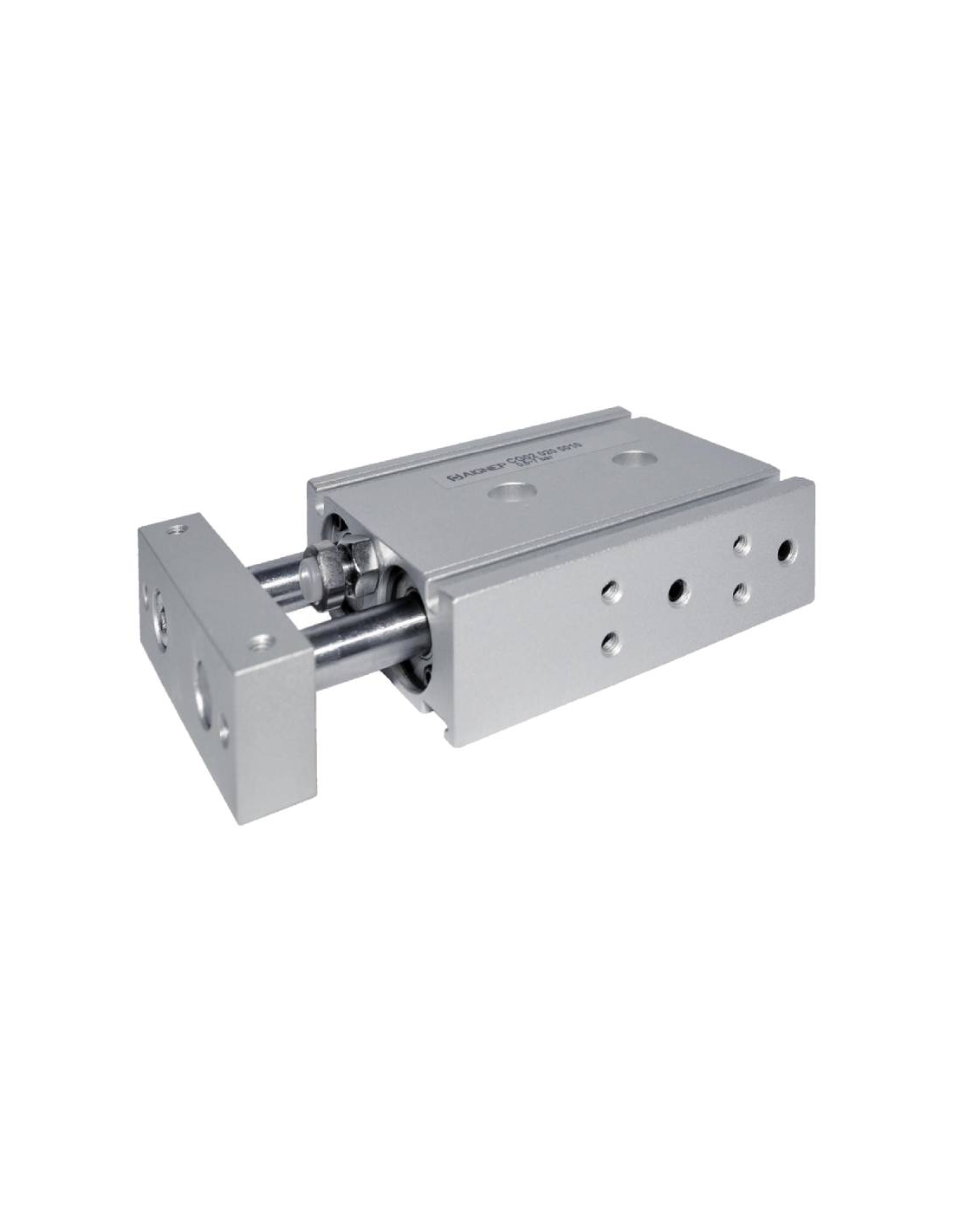

Kompakter Doppelstangen -Pneumatikzylinder , Durchmesser 16 mm und Hub 80 mm, doppelte Magnetwirkung mit parallelen Stangen. Dank ihrer robusten, aber kompakten Bauweise sind sie für hochpräzise Anti-Twist-Anwendungen konzipiert, bei denen der Platz begrenzt ist. Lösung mit an den Stielen befestigten Bronzebuchsen.
Diese Zylinder bestehen aus hochwertigen Materialien, einem Gehäuse aus Aluminiumlegierung und einem Schaft aus Edelstahl, was ihnen eine hohe Widerstandsfähigkeit und Zuverlässigkeit verleiht. Darüber hinaus umfasst das Design NBR-Dichtungen und -Dämpfungen, die einen effizienten Betrieb und eine lange Lebensdauer gewährleisten. Sie zeichnen sich durch die Möglichkeit der mehrseitigen Befestigung aus durch unterschiedliche Methoden, pneumatische Zuführung in beiden seiten, Zwei slots , sowohl auf der Ober- als auch auf der Unterseite.
Sie sind ideal für automatisierte Systeme, Manipulatoren und Robotik, wo eine kompakte Führung benötigt wird, um die Ausrichtung des Schafts und eine stabile Bewegung aufrechtzuerhalten.
Der Zylinder ist für die Montage von Magnetmeldern und diversem Zubehör vorbereitet. Im Lieferumfang ist nur der doppeltwirkende Zylinder enthalten, das restliche Zubehör muss separat bestellt werden. Option mit Kugellager auf Anfrage
Die Zylinder der CG02-Serie der Marke Aignep sind kompatibel und austauschbar mit denen der Marke SMC und anderer Marken wie AirTac, Airon, Mindman , Metal Work .
Technische Eigenschaften des Pneumatikzylinders:
- Hersteller: Aignep
- Herstellerreferenz: CG020160080
- Durchmesser und Hub: Ø16x80 mm
- Typ: Kompakter Pneumatikzylinder mit doppelt wirkenden Parallelstangen
- Flüssigkeitstyp: Druckluft (Schmierung nicht erforderlich)
- Betriebsdruck: 1 - 7 bar
- Dichtungen und Stoßdämpfer: NBR
- Bauart: Stiel aus Edelstahl
- Luftanschlussgewinde: M5 x 0,8
- Schaftdurchmesser: 8 mm
- Betriebstemperatur: -5 °C (ohne Gefrieren) bis +60 °C
- Kolbengeschwindigkeitsbereich: 50 - 500 mm/Sek
- Verdrehsicherheitsgenauigkeit (θ): ±0,1°
Montageart: Oben, unten und seitlich
Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte „Anhänge“ klicken
