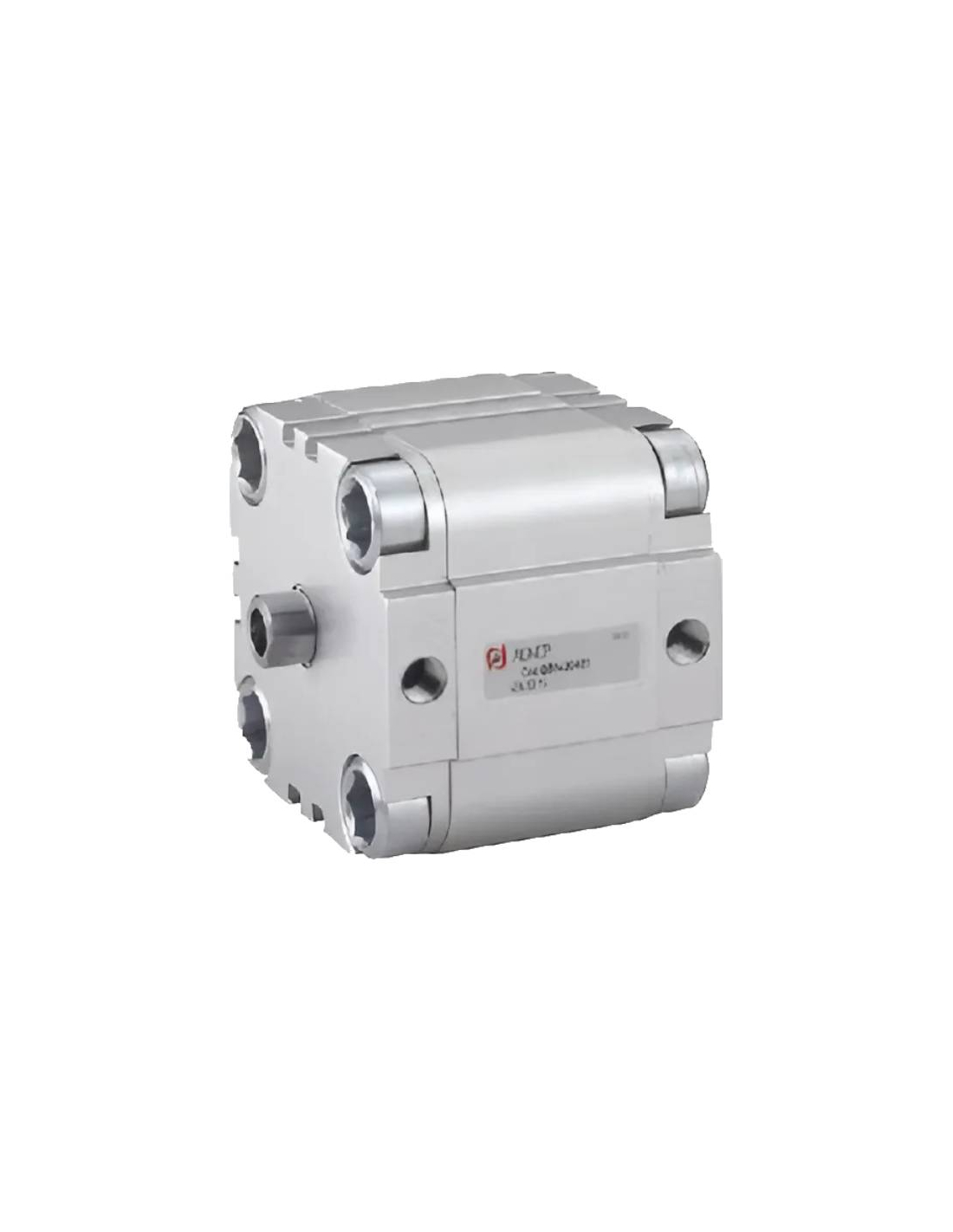

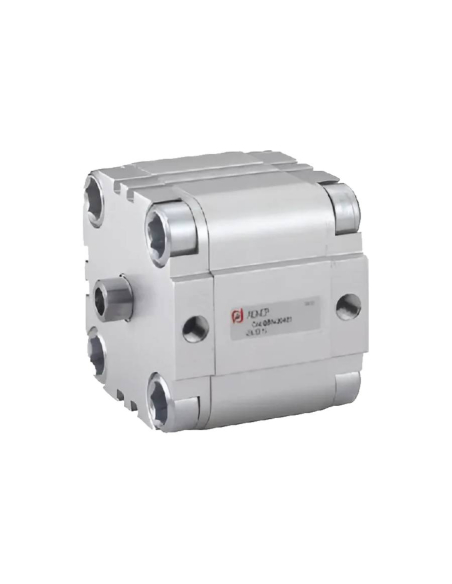

Kompakter Pneumatikzylinder mit 63 mm Durchmesser und 5 mm Hub, doppeltwirkend und vorbereitet für magnetische Erkennung. Der Pneumatikzylinder ist nach UNITOP-Standard gefertigt, Körper aus eloxiertem Aluminium, Stange mit Innengewinde aus Chromstahl und Stangen- und Kolbendichtungen aus polyurethan . ATEX-zertifizierte Pneumatikzylinder für den Einsatz in explosiven Atmosphären der Kategorie 2 – II 2GD h T6.
Der Zylinderkörper besteht aus eloxiertem Aluminium mit Verschlusskappen aus dem gleichen Material. Zur Montage von Magnetdetektoren sind an allen Seiten des Zylinderkörpers slots vorgesehen. Sie verfügen über eine große Auswahl an Ankern und Befestigungen und bieten somit zahlreiche Befestigungspunkte.
Technische Eigenschaften des Pneumatikzylinders:
- Hersteller: Aignep
- Herstellerreferenz: QF0630005
- Durchmesser und Hub: Ø63x5 mm
- Typ: Doppeltwirkender magnetischer Pneumatikzylinder
- Fluidtyp: Gefilterte Druckluft geölt oder ungeölt
- Fertigungsstandard: UNITOP
- Betriebsdruck: 1 - 10 bar
- Stangen- und Kolbendichtungen: Polyurethan
- Konstruktionstyp: verchromter Stahlschaft
- Gewindegröße des Luftanschlusses: 1/8
- Schaftdurchmesser: 16mm
- Vorbaugewinde: M8
- Betriebstemperatur: 0ºC bis +80ºC (-20ºC bei trockener Luft)
- ATEX-Zylinder: - II 2 GD c T6 -20°C
- Empfohlene Sensoren: DT
Der Zylinder ist für die Montage von Magnetdetektoren und diversem Zubehör vorbereitet. Im Lieferumfang ist nur der Zylinder enthalten, restliches Zubehör muss separat bestellt werden.
Andere Rassen und Ausführungen können auf Anfrage geliefert werden.
Anwendungsbeispiel
Fachgerechte Verwendung des Materials, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte „Angehängte Dateien“ klicken.
