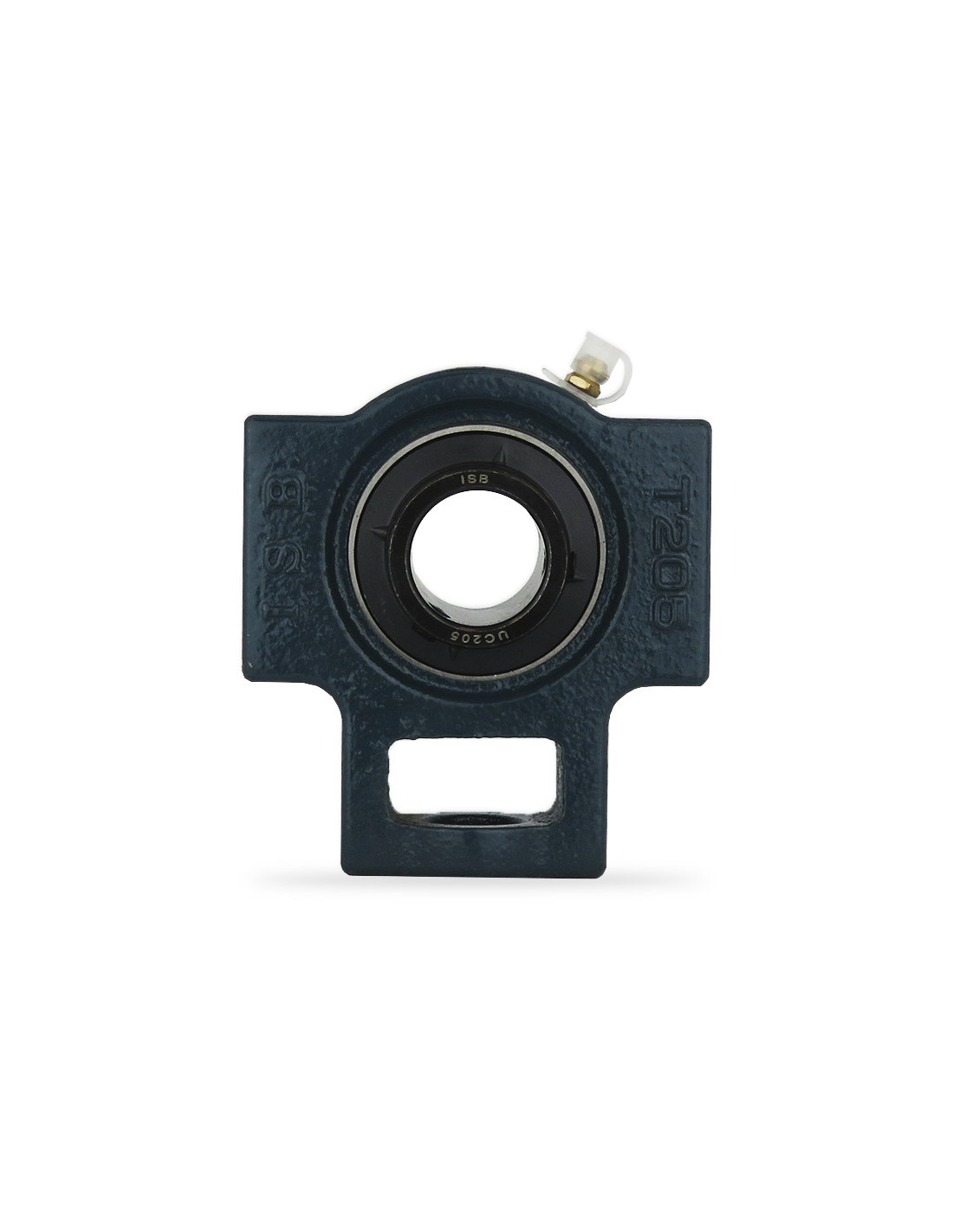

Spannstütze mit 25mm Wellenlager UCT205 - ISB

Selbstausrichtender Spannerträger aus Grauguss mit bereits montiertem Einsatz, Typ UCT205, für Welle Ø25 mm.

Der Lagerträgerkörper besteht aus korrosionsgeschütztem Grauguss FG20. Hohe Tragfähigkeit.

Das eingesetzte Kugellager (Insert) aus Stahl. Diese Lager sind gerillt. Seine Außenringe verfügen über eine sphärische Oberfläche, die frei auf der Trägerschiene schwingen kann. Diese Schwingung ermöglicht eine Selbstausrichtung im Trägergehäuse, gleicht etwaige Ausrichtungsfehler aus und eliminiert so weit wie möglich unerwünschte Spannungen zwischen der Welle und dem Träger. Das Lager wird mit zwei um 120° versetzten allen auf der Welle befestigt. Einfache Montage und Demontage.

Das Einsatzgebiet dieser gelagerten Stützen sind industrielle und allgemeine Anwendungen mit normaler Belastung, schwachen bis mittleren Drehzahlen.

Die Abdichtung des Lagers wird durch eine Dichtung gewährleistet, die aus einem schützenden Stahlblech und einer Gummidichtung besteht. Das Lager verfügt auf jeder Seite über eine Dichtung. Dieses Schutzsystem verhindert das Austreten von Fett und das mögliche Eindringen von Verunreinigungen, was besonders dann angezeigt ist, wenn sehr aggressive äußere Einflüsse, Staub, Flüssigkeiten oder wenn die Maschine im Freien arbeitet.

Die Lager sind für alle Anwendungen im Temperaturbereich von -15 °C bis +100 °C geeignet.

Im Lieferumfang sind (bereits montiert) enthalten:

• Unterstützung: T205
• Einsatz (Lager): UC205

Hauptabmessungen:

• d: 25mm
• oder: 16mm
• a: 89mm
• e: 76mm
• j: 32mm
• g: 10mm
• L: 24mm
• s: 19mm
• Breite: 97 mm
• T: 48 mm
• B: 34,1 mm
• N: 14,3 mm
• Gewicht: 0,81 kg.

Weitere Referenzen oder Modelle finden Sie auf Anfrage.

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte „Anhänge“ klicken
