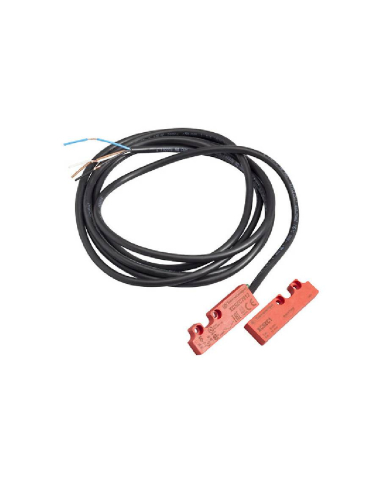

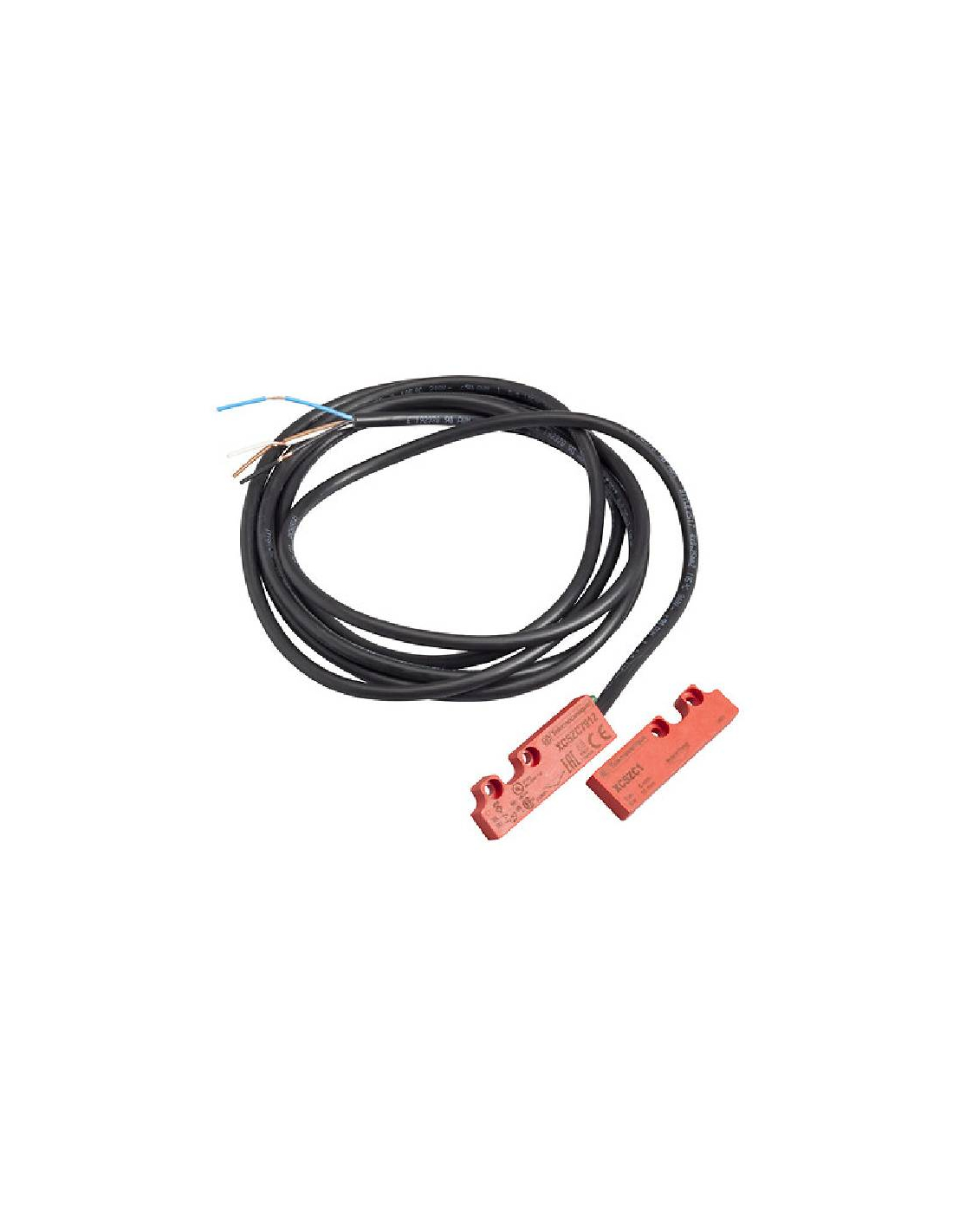

Berührungsloser kodierter Magnetsensor XCSDMC 1NC+1NO mit 5m Kabel - Telemecanique

Kompakter magnetischer Sicherheitsschalter mit zugehörigem kodiertem Magneten zur berührungslosen Erfassung, aus Kunststoff mit 5 m langem Kabel. Magnetsensor mit zwei unabhängigen zweipoligen Reed-Kontakten 1NO + 1NC mit versetzter Betätigung durch kodierten Magneten und mit LED-Schutzanzeige geschlossen. Der Öffner- und der Schließerkontakt wechseln den Zustand, sobald sich der Magnet in einem Abstand von ca. 5 mm vom Sensor befindet. Geeignet für die Installation in staubigen Umgebungen mit Schutzart IP66, IP67. Zur Verwendung mit Sicherheitssteuerungen.




Codierte Magnetschalter haben einen niedrigen Codierungsgrad gemäß EN/ISO 14119. Beim Einsatz in Sicherheitsstromkreisen müssen Reed-Kontakte immer in Verbindung mit einer Sicherheitsüberwachungseinheit verwendet werden.

Berührungslose Sicherheitsschalter sind speziell für Industriemaschinen mit geringer Trägheit konzipiert, die mit Türen, Abdeckungen oder Schutzvorrichtungen mit ungenauer Ausrichtung ausgestattet sind. Sie sind ideal für Maschinen, die häufig gewaschen oder mit Flüssigkeiten bespritzt werden, und für Sicherheitsschalter, die Stößen und Vibrationen ausgesetzt sind.Sie verbessern die Sicherheit während der gesamten Lebensdauer einer Maschine und gewährleisten gleichzeitig die Sicherheit des Personals. Sie schützen den Bediener, indem sie jede gefährliche Bewegung sofort stoppen, wenn der Abstand zwischen dem Schalter und seinem Magneten größer als 5 mm ist.


Diese Geräte wurden in Übereinstimmung mit den derzeit geltenden Normen EN/IEC 60947-5-1, EN/ISO 13849-1, EN/IEC 62061, EN/IEC 60947-1, EN/ISO 14119, EN/IEC 60204 entwickelt. Mit einem geeigneten und korrekt angeschlossenen Steuerungssystem ist das maximal erreichbare Sicherheitsniveau: PL e nach EN/ISO 13849-1, Kategorie 4 nach EN/ISO 13849-1 und SIL 3 nach EN/IEC 61508.

Eigenschaften:

• Hersteller: Telemecanique
• Art.Nr.: XCSDMC5915
• XCSDMC-SERIE
• Bauform: Rechteckig, kompakt
• Art und Zusammensetzung der Kontakte: 1 NC + 1 NO
• Funktion der Kontakte: Abgestuft
• Gehäusematerial: Thermoplastischer Kunststoff (PBT)
• Kabelwerkstoff: PVC (ROHS)
• Abmessungen: 51x16x7 mm
• Elektrischer Anschluss: vorverdrahtet
• Kabelaufbau: 4 x 0,25mm² Kabellänge: 5m
• Kabellänge: 5m
• Anzahl der Pole: 2
• Lokale Signalisierung: 1 LED
• Anfahrtsrichtungen: 3 Richtungen
• Nennbetriebsspannung: 24Vdc
• Bemessungsisolationsspannung: 100Vdc
• Gesicherter Schaltabstand: 5mm
• Gesicherter Auslöseabstand: 15mm
• Bemessungsbetriebsstrom: 100mA
• Elektrische Lebensdauer: 1200000 Zyklen
• Betriebstemperatur: -25...85°C
• Schutzart: IP66 gemäß IEC 60529 / IP67 gemäß IEC 60529
• Gewicht: 0,101kg
• Maximale Sicherheitsstufe (*): PL=e, Kategorie 4 nach EN/ISO 13849-1 und SIL 3 nach EN/IEC 61508
• Normen: IEC 60947-5-1, IEC 60204-1, CSA C22.2 No 14, ISO 12100, UL 508, ISO 14119
• Zertifizierungen: CE, CSA, UL

Abmessungen:

(1) Senkung: Ø 6 x 3,5 mm



Montage:







Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.

Material für den professionellen Einsatz, es muss von qualifiziertem Personal in Übereinstimmung mit den am Installationsort geltenden Vorschriften installiert werden.
