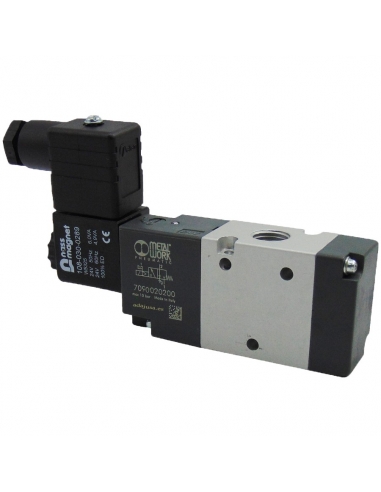

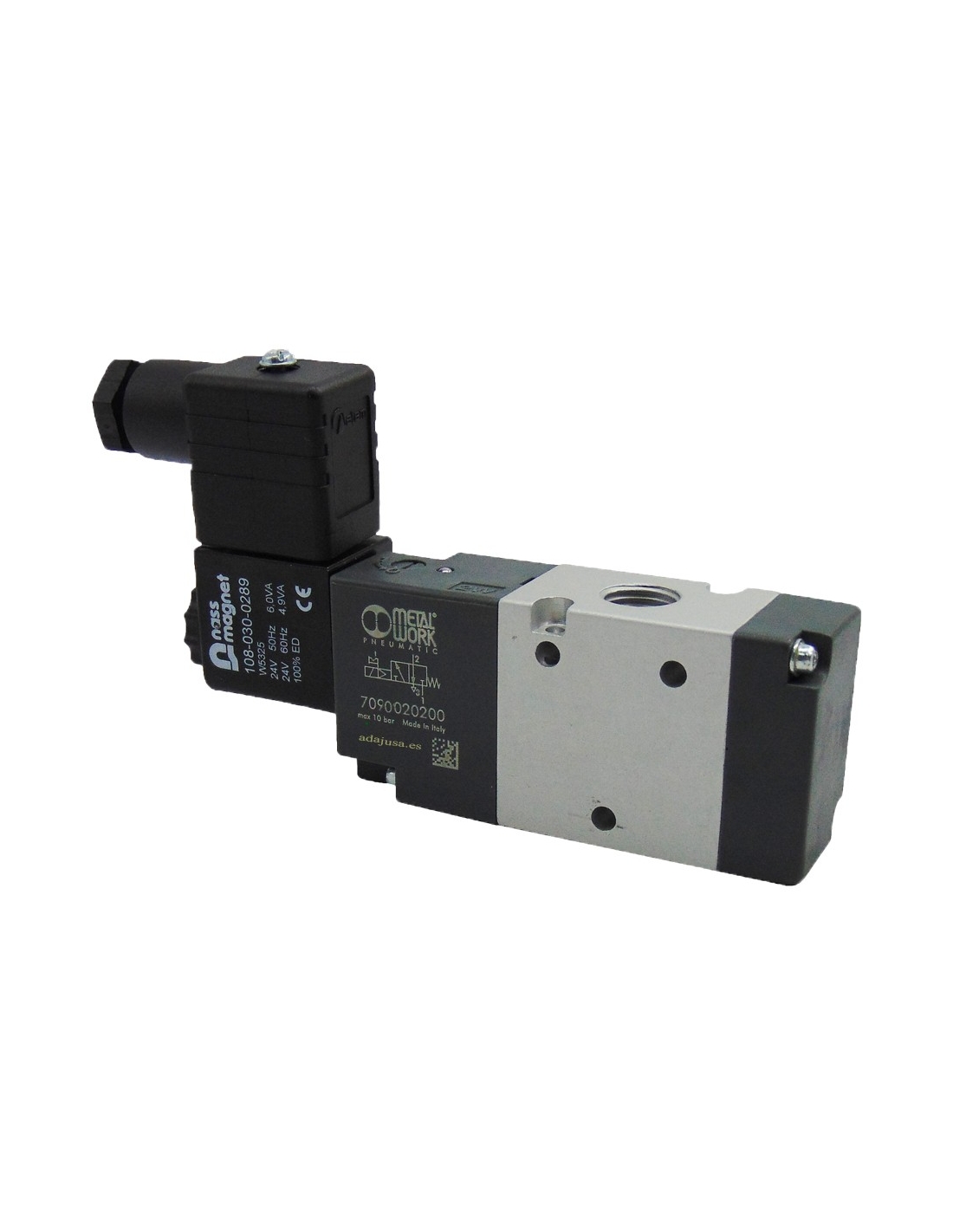

Magnetventil 1/8 3/2 monostabil NC 110 Vac BASIC - Metal Work

Pneumatisches Magnetventil 1/8 3 Wege monostabil NC (normal geschlossen) Serie BASIC*. Blockiert den Luftstrom, wenn er nicht aktiviert ist, und lässt den Luftstrom zu, wenn seine Steuerung aktiviert ist. Mit 110 Vac 3,5 VA Spule und Kunststoffstecker

Die Lieferung umfasst:

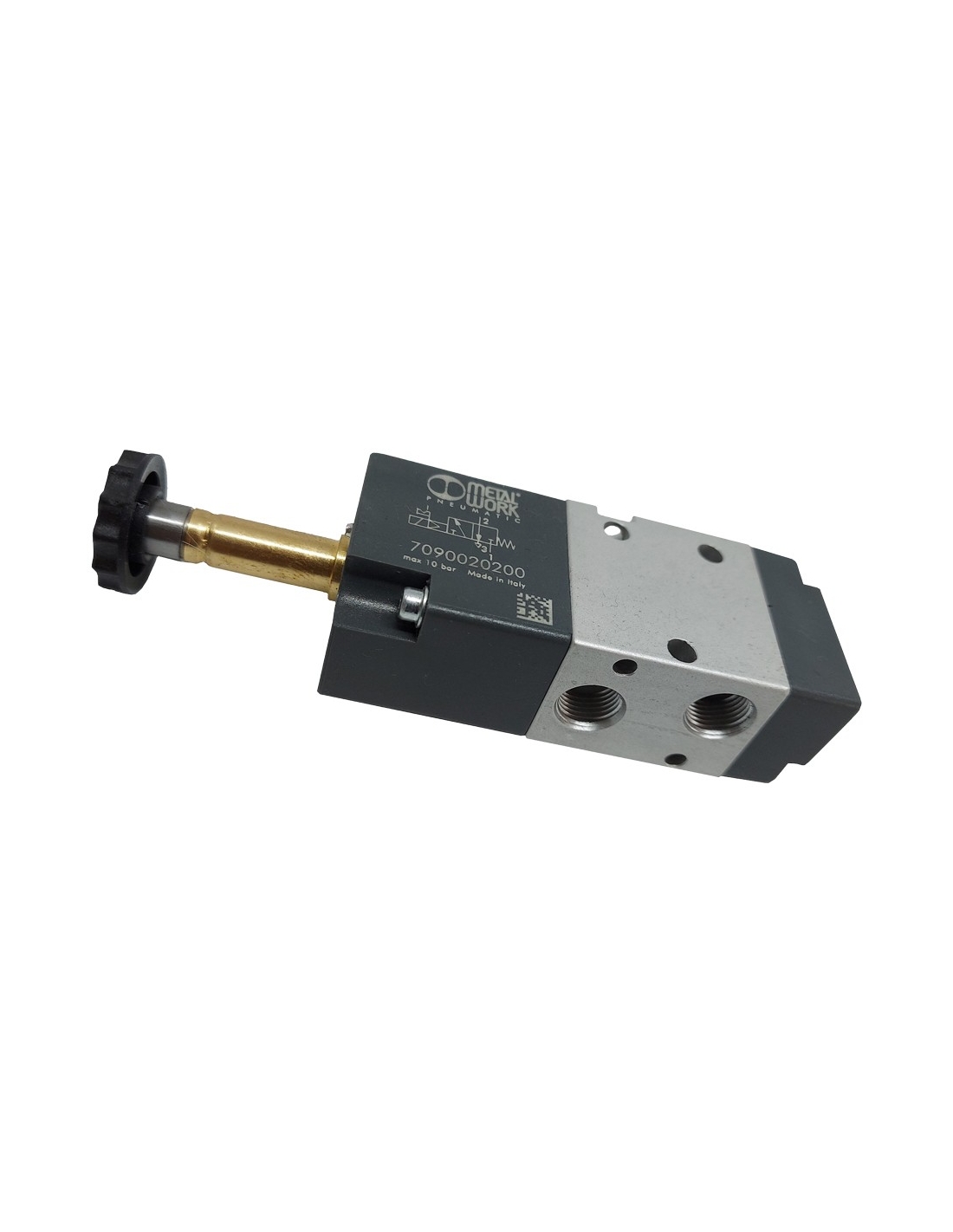

• 1/8 3/2 monostabiles Magnetventil NC

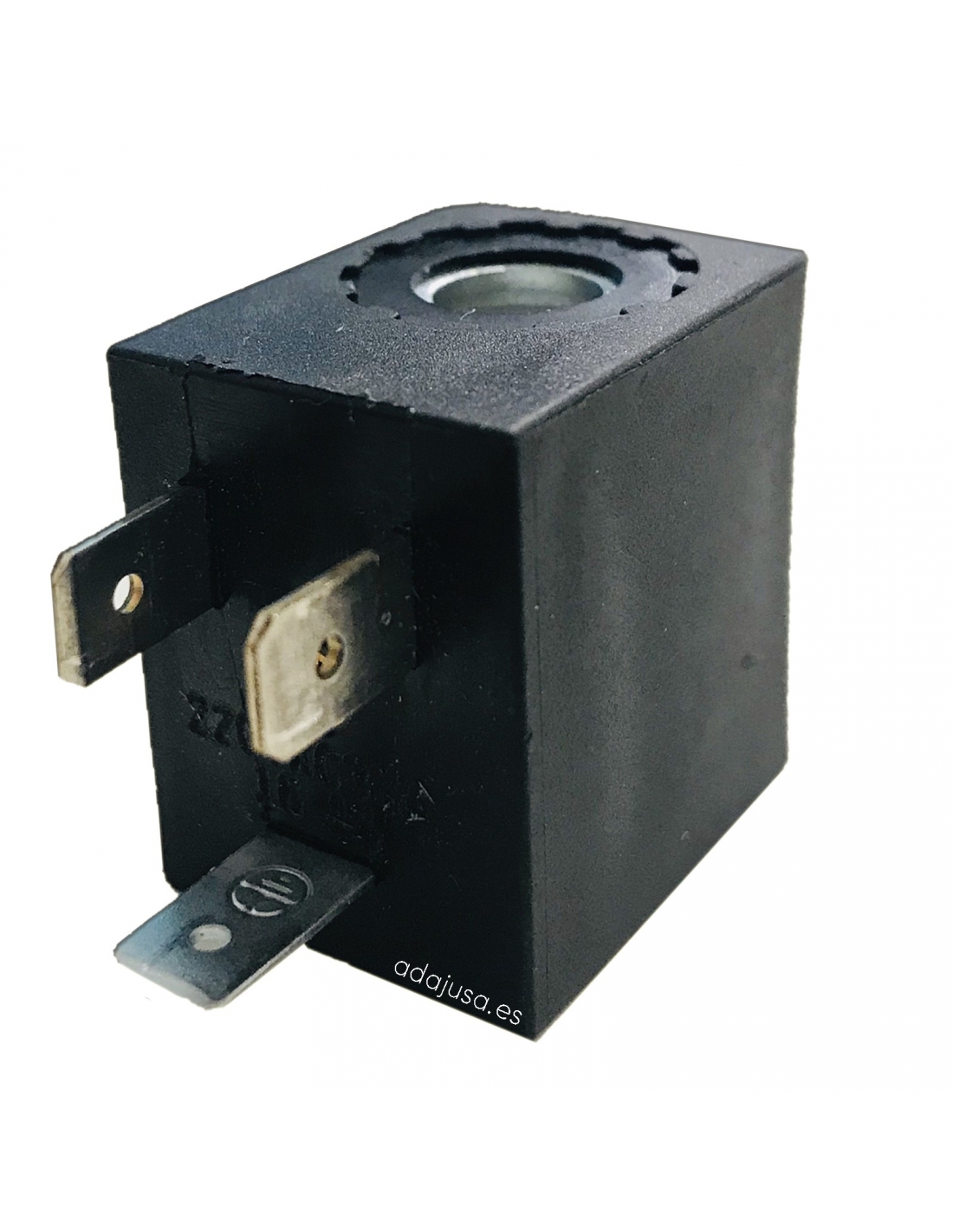

• 110 Vac 3,5 VA Spule

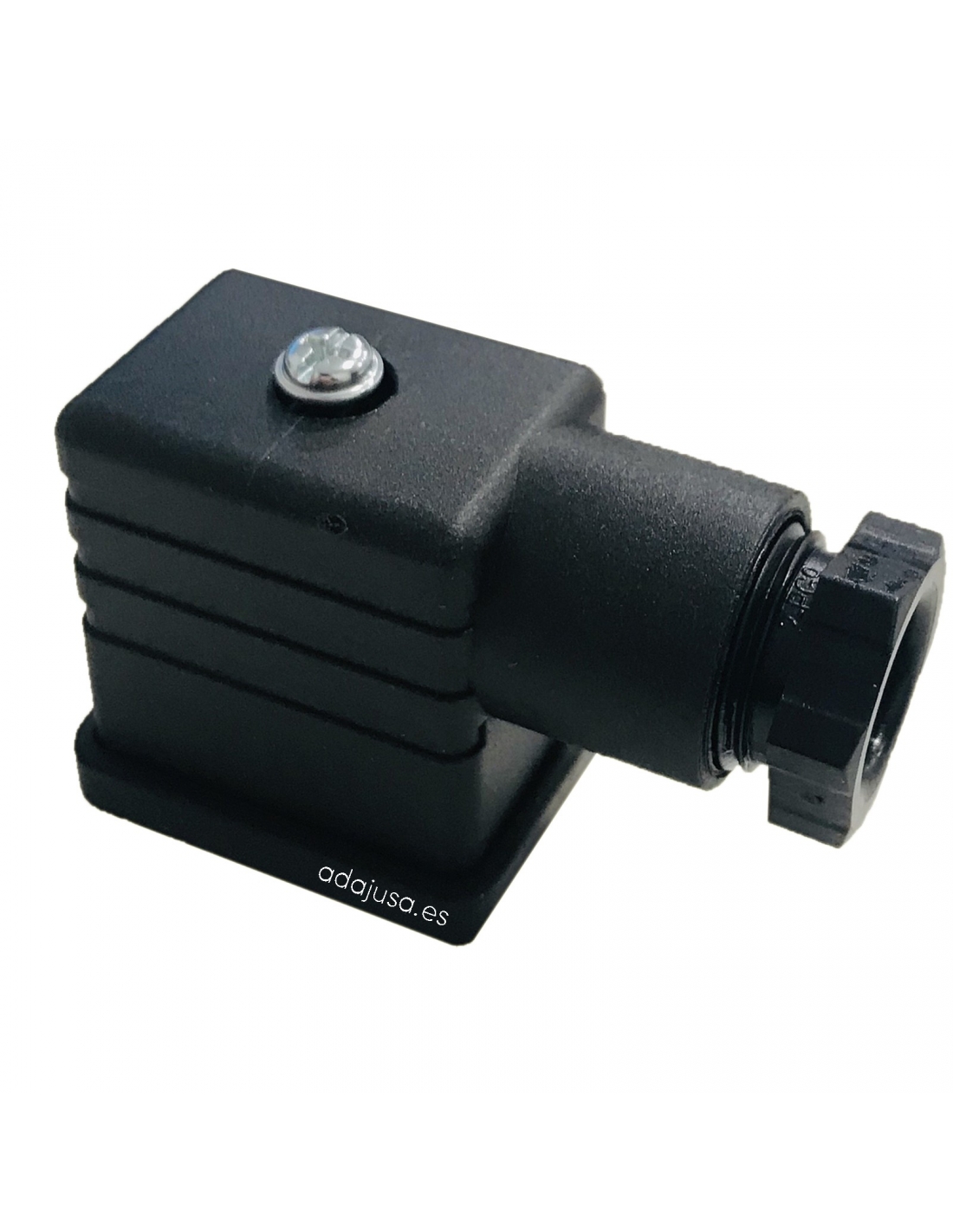

• Kunststoffverbinder Größe 22

Technische Daten:

• Hersteller Metal Work
• Teilenummer: Metal Work: ELPN 1/8 3/2 MON NC Code: 7091020200
• Gewindeart: G 1/8
• Monostabiler Balken: 2,5 bis 10
• Betriebstemperatur °C: -10 ÷ +60
• Nenndurchmesser mm: 5
• Leitwert C Nl/min - bar: 121.43
• Kritisches Verhältnis b bar/bar: 0,32
• Durchflussmenge bei 6 bar ΔP 0,5 bar Nl/min: 400
• Durchflussmenge bei 6 bar ΔP 1 bar Nl/min: 550
• TRA/TRR monostabil bei 6 bar ms: 15/35
• TRA/TRR bistabil bei 6 bar ms: 20/20
• Spannungstoleranzen %: -10 ÷ +15
• Isolierstoffklasse: F 155
• Medium: gefilterte Luft ohne Schmierung.
• Nennspannung: 110 Vac
• Nennleistung: 3,5VA

a) Ventilkörper: eloxiertes Aluminium
b) Regler / Endkappe: Kunststoff
c) Schieber: chemisch vernickeltes Aluminium
d) Distanzstücke: Kunststoff
e) Dichtungen: NBR
f) Kolben: Hostaform
g) Kolbendichtungen: NBR
h) Federn: Spezialstahl
i) Antrieb: Messingrohr - Edelstahlkern



Geräte für den professionellen Einsatz, die unter Einhaltung der am Installationsort geltenden Vorschriften installiert werden müssen.

* Basic Series: Das Gehäuse ist aus eloxiertem Aluminium (unlackiert) und die Bedienelemente sind aus dunkelgrauem Technopolymer. BASIC-Ventile können mit Zubehör aus anderen Ventilfamilien zusammengebaut werden, insbesondere mit 22-mm-Spulen, einer 8-mm-Blende und den entsprechenden Anschlüssen, modularen Sockeln und den Multipositionsanschlüssen der Ventile der Serie 70.
