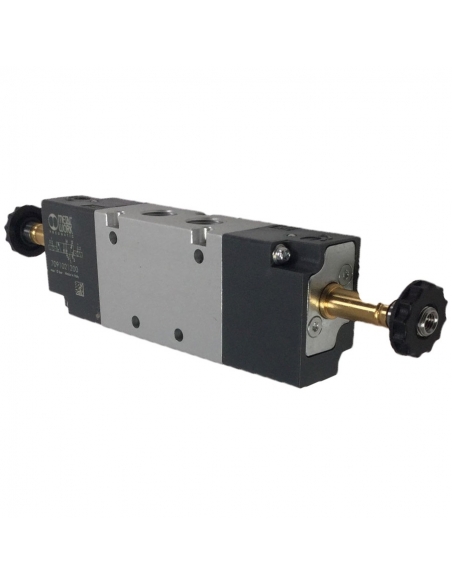

Magnetventil 1/8 5/2 bistabil 24 Vdc BASIC - Metal Work

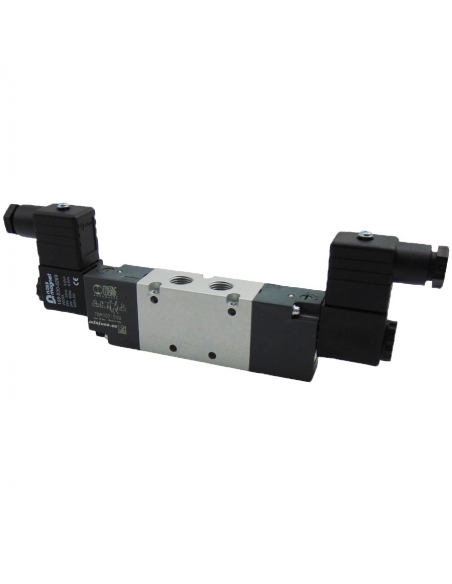

Pneumatisches Magnetventil 1/8 5-Wege bistabil. Mit 24 Vdc 2W-Spulen und Kunststoffsteckern

Die Lieferung umfasst:

• 1/8 5/2 bistabiles Magnetventil 1/8 5/2

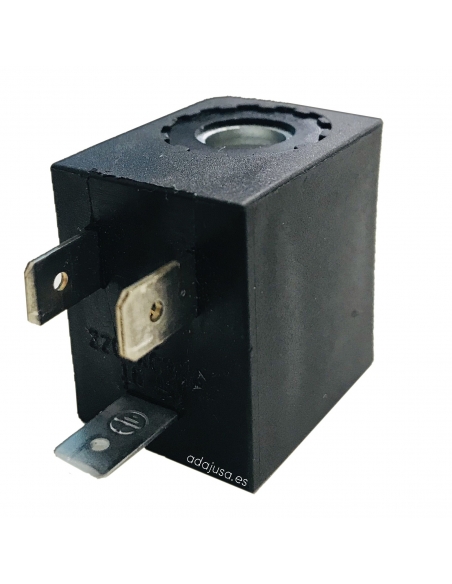

• 2 Spulen 24 Vdc 2W

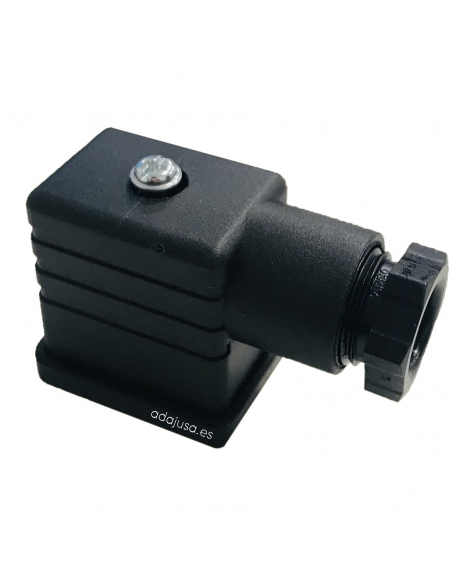

• 2 Kunststoffverbinder Größe 22

Technische Daten:

• Hersteller Metal Work
• Teilenummer: Metal Work: ELPN 1/8 5/2 BIS-Code: 7090021200
• Gewindetyp: G 1/8"
• Monostabiler Balken: 1 bis 10
• Betriebstemperatur °C: -10 ÷ +60
• Nenndurchmesser mm: 5
• Leitwert C Nl/min - bar: 121.43
• Kritisches Verhältnis b bar/bar: 0,32
• Durchflussmenge bei 6 bar ΔP 0,5 bar Nl/min: 400
• Durchflussmenge bei 6 bar ΔP 1 bar Nl/min: 550
• TRA/TRR monostabil bei 6 bar ms: 15/35
• TRA/TRR bistabil bei 6 bar ms: 20/20
• Spannungstoleranzen %: -10 ÷ +15
• Isolierstoffklasse: F 155
• Medium: gefilterte Luft ohne Schmierung.
• Nennspannung: 24 Vdc
• Nennleistung: 2W

a) Ventilkörper: eloxiertes Aluminium
b) Regler / Endkappe: Kunststoff
c) Schieber: chemisch vernickeltes Aluminium
d) Distanzstücke: Kunststoff
e) Dichtungen: NBR
f) Kolben: Hostaform
g) Kolbendichtungen: NBR
h) Federn: Spezialstahl
i) Antrieb: Messingrohr - Edelstahlkern



Material für den professionellen Einsatz, unter Beachtung der am Installationsort geltenden Vorschriften installieren.a

* Basisserie: Das Gehäuse ist aus eloxiertem Aluminium (unlackiert) und die Bedienelemente sind aus dunkelgrauem Technopolymer. BASIC-Ventile können mit Zubehör aus anderen Ventilfamilien zusammengebaut werden, insbesondere mit 22-mm-Spulen, einer 8-mm-Blende und den entsprechenden Anschlüssen, modularen Sockeln und den Multipositionsanschlüssen der Ventile der Serie 70.
