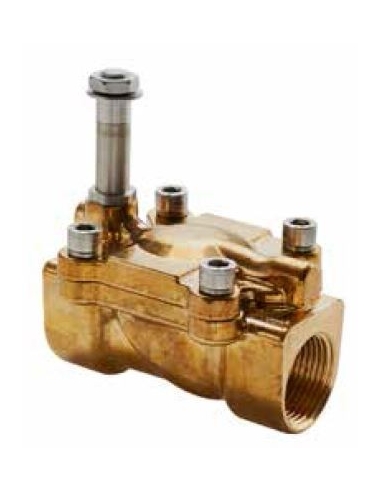

Magnetventil Flüssigkeiten 3/8 2/2 geschlossen 230V 11VA indirekte Ansteuerung D.12

Magnetventil 3/8"-Membranventil, 2 Wege, stromlos offen geschlossen (NC), mit 230Vac 11VA Spule, für den Einsatz mit Flüssigkeiten oder Luft, indirekt betätigt. Gehäuse aus Messing und Spulengriff aus Edelstahl.

Fließwegdurchmesser: 12mm

Bei dieser Art von Magnetventilen mit indirekter Betätigung muss ein geringer Druckunterschied zwischen Ein- und Ausgang herrschen, damit sie richtig funktionieren.

Der maximale Betriebsdruck beträgt 18 bar und die Druckdifferenz (ΔP bar) muss mindestens 0,15 bar betragen.

Das Magnetventil ist normalerweise geschlossen, d.h. ohne Spannung an der Spule wird die Flüssigkeit oder Luft durch das Magnetventil unterbrochen, wenn die Spule erregt ist, wird der Durchfluss von Flüssigkeit oder Luft erfolgen.

Die Flüssigkeiten, mit denen dieses Magnetventil arbeiten kann, sind:

• Luft.
• Inerte Gase.
• Wasser (Höchsttemperatur 75ºC).
• Mineralöle.
• Gasöl.
• Heizöl.

Das Angebot umfasst:

• Magnetventil 3/8" 2/2 NC.

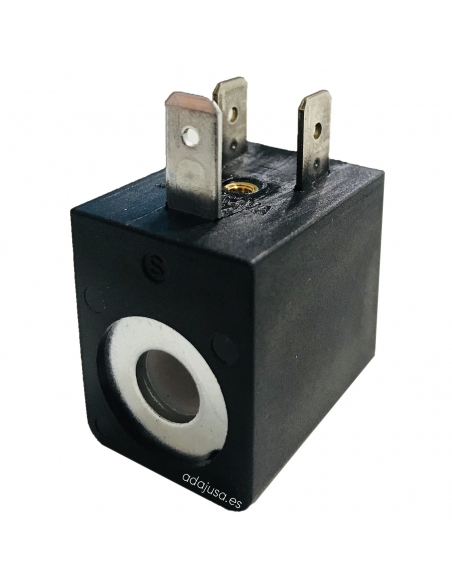

• Spule 230Vac Größe 30.
• Stecker Größe 30.

Technische Eigenschaften:

• Hersteller: Aignep
• Art der Steuerung: indirekte Betätigung.
• Gewindegröße: 3/8".
• anzahl der Wege: 2.
• anzahl der Positionen: 2.
• Konfiguration: 2/2 geschlossen (NC).
• Gehäuse: Messing.
• Spulenspannung: 230 Vac.
• Leistung der Spule: 11VA.
• Größe der Spule: 30mm
• Führungsrohr, Kerne und Feder: Rostfreier Stahl.
• Dichtungstyp: NBR.
• Art der Flüssigkeiten: Druckluft, Wasser (max. 75ºC), Mineralöle, Diesel, Heizöl.
• Maximaler Druck: 18 bar.
• ISO 228 Größe: 3/8".
• durchflussdurchmesser: 12 mm.
• Maximale Viskosität der Flüssigkeit (cSt): 25.
• Ventilkoeffizient (Kv): 2,90 m³/h.
• Mindestdruckdifferenz (ΔP bar): 0,15 bar.
• Differenzdruck (OPD): 0,15 bar - 18 bar
• Arbeitstemperatur des Magnetventils: -10ºC bis +80ºC.
• Temperatur des Mediums: -10 ºC bis +90 ºC.
• Einbau: Niemals mit der Spule nach unten.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
