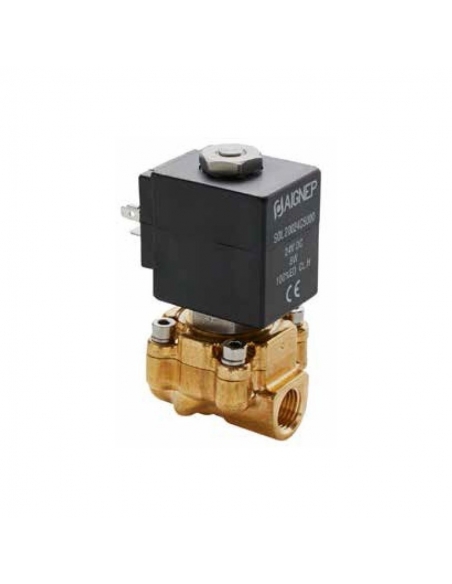

Magnetventil Flüssigkeit 1/8 2/2 geschlossen direktgesteuert 24Vac 7,5 VA D.1,5

Direktwirkendes Magnetventil 1/8", 2-Wege, normal geschlossen (NC), zur Verwendung mit Flüssigkeiten oder Luft, indirekte Betätigung. Gehäuse aus Messing und Spiralgriff aus Edelstahl. Teilungsdurchmesser: 1,5 mm

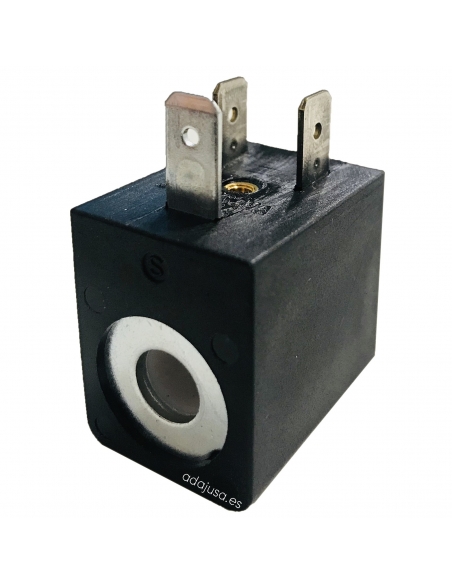

Spule für Magnetventile der Größe 22mm, 24Vac. Spannung, 7,5VA Leistungsaufnahme, für Adern mit 10mm Durchmesser. Anschlussgröße 22.

Bei diesem Ventiltyp öffnet und schließt der bewegliche Kern, der mit einem Dichtungsring versehen ist, direkt auf der Magnetventilöffnung. Wenn die Spule nicht aktiv ist, befindet sich der Stößel in der Schließstellung des Magnetventils und verhindert den Durchfluss von Flüssigkeiten. Wenn wir die Spule mit Strom versorgen, erzeugen wir ein Magnetfeld und veranlassen den beweglichen Kern, die Öffnung zu öffnen, so dass Flüssigkeit hindurchfließen kann. Wenn die Spule nicht mehr erregt wird, kehrt der bewegliche Kern mit Hilfe seiner Feder in die Ausgangsposition zurück.

Diese Art von Magnetventil kann ab 0 bar öffnen.

Die Arbeitsdruckbereiche sind:

• Mindestdruckdifferenz zwischen Eingang und Ausgang (ΔP bar): 0 bar.
• Maximale Druckdifferenz zwischen Eingang und Ausgang (ΔP bar):
• Bei einer Spulengröße von 22 mm und 6,5 W: 21,1 bar.
• Mit Spulengröße 22mm von 7,5VA: 26 bar.
• Mit Spulengröße 30mm von 8W: 40 bar.
• Mit Spulengröße 30mm von 11VA: 40 bar.
• Maximal zulässiger Druck: 40 bar

Das Magnetventil ist normalerweise geschlossen, d.h. ohne Spannung an der Spule wird die Flüssigkeit oder Luft durch das Magnetventil unterbrochen, wenn die Spule erregt ist, wird der Durchfluss von Flüssigkeit oder Luft erfolgen.

Die Lieferung umfasst:

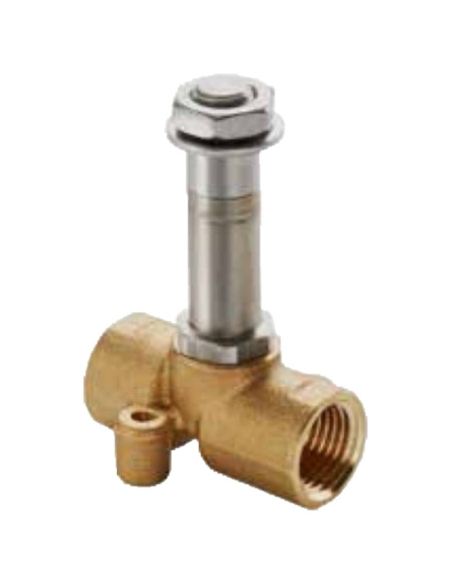

• Magnetventil 1/8" 2/2 NC.
• Spule 24Vac 7,5 VA Größe 22.

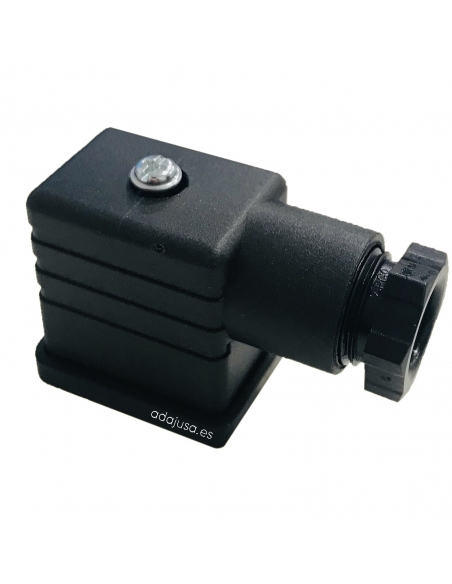

• Steckverbinder Größe 22.

Die Flüssigkeiten, mit denen dieses Magnetventil arbeiten kann, sind:

• Luft.
• Inerte Gase.
• Wasser (Höchsttemperatur 75ºC).
• Mineralöle.
• Dieselöl.
• Heizöl.

Technische Merkmale:

• Hersteller Aignep
• Art der Steuerung: Direktantrieb.
• Gewindegröße: 1/8".
• anzahl der Wege: 2.
• anzahl der Stellen: 2.
• Konfiguration: 2/2 geschlossen (NC).
• Durchmesser der Antriebswelle (für Spule): 10 mm.
• Gehäuse: Messing.
• Führungsrohr, Kerne und Feder: Rostfreier Stahl.
• Art der Dichtung: NBR.
• Art der Flüssigkeiten: Druckluft, Wasser (max. 75ºC), Mineralöle, Diesel, Heizöl.
• Maximaler Druck: 26 bar.
• ISO 228 Größe: 1/8".
• durchflussdurchmesser: 1,5 mm.
• Maximale Viskosität der Flüssigkeit (cSt): 25.
• Ventilkoeffizient (Kv): 0,06 m³/h.
• Mindestdruckdifferenz (ΔP bar): 0 bar.
• Maximale Druckdifferenz (ΔP bar): 26 bar
• Betriebstemperatur des Magnetventils: -10ºC bis +80ºC.
• Temperatur der Flüssigkeit: -10ºC bis +90ºC.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
