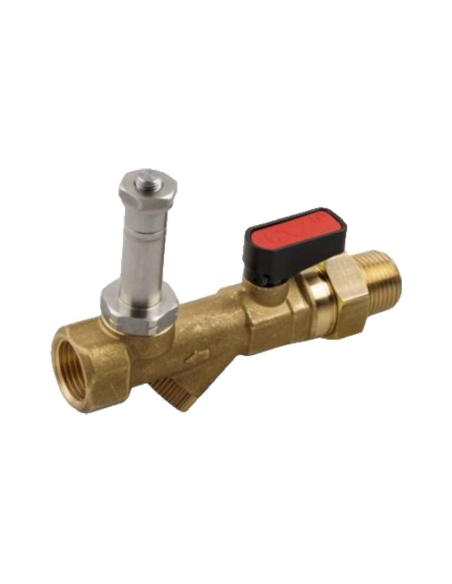

Magnetventil 3/8 - Aignep

Das normalerweise geschlossen (NC) 3/8" Magnetventil den Kondensatwasserabfluss ermöglicht in Verbindung mit einem Timer und der Installation im Abflusskreis einer Druckluftanlage „Pause-“ und „Ablass“-Zyklen des in der pneumatischen Anlage vorhandenen Wassers und andere durch Kondensation entstehende Elemente.
Diese Serie von Magnetventilen wird mit einem CW617N-Messinggehäuse und NBR-Dichtungen hergestellt. Das Führungsrohr, die Kerne und die Federn bestehen aus Edelstahl.

Ein übermäßiges Vorhandensein von Kondenswasser in der pneumatischen Anlage, das auf eine nachlässige manuelle Entwässerung oder Schwimmerspülung zurückzuführen ist, kann für eine Anlage und die damit verbundenen Elemente sehr schädlich sein. Durch die Installation eines Ablassmagnetventils können Sie den Ablassvorgang automatisieren. Diese Art von Magnetventil verfügt über ein manuelles Absperrventil und eine manuelle Entladungssteuerung.

Das Magnetventil wird ohne Spule geliefert, diese muss separat erworben werden. Die Spule muss einen Kerndurchmesser von 13 mm und die Größe 30 haben.

Im Lieferumfang enthalten sind:

• Magnetventil , mit integriertem Handabsperrventil

• Hersteller: Aignep
• Referenz: 90975 3/8 1/2
• Einlassgewindegröße: 3/8
• Auslassgewindegröße: 1/2
• Körper: Messing
• Dichtungen: NBR
• Maximal zulässiger Druck: 40 bar
• Filtergrad: 500 um
• Kerndurchmesser für Spule: 13 mm
• Umgebungstemperatur mit Spule der Klasse H: -10 °C bis +80 °C
• Hilfsabsperrventiltyp: Manueller Kugelhahn
• Durchgangslochdurchmesser: 3 mm
• Flüssigkeitsviskosität: 53 cSt
• Ventilkoeffizient (Kv): 0,21 m3h
• Differenzdruck (OPD): 10 bis 40 bar je nach Größe und Leistung der Spule

Kompatible Spulen für diesen Magnetventiltyp sind die Serien SOL20 und SOL21 für Kerne mit 13 mm Durchmesser (Spule nicht im Lieferumfang enthalten).

Maße:

Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.
