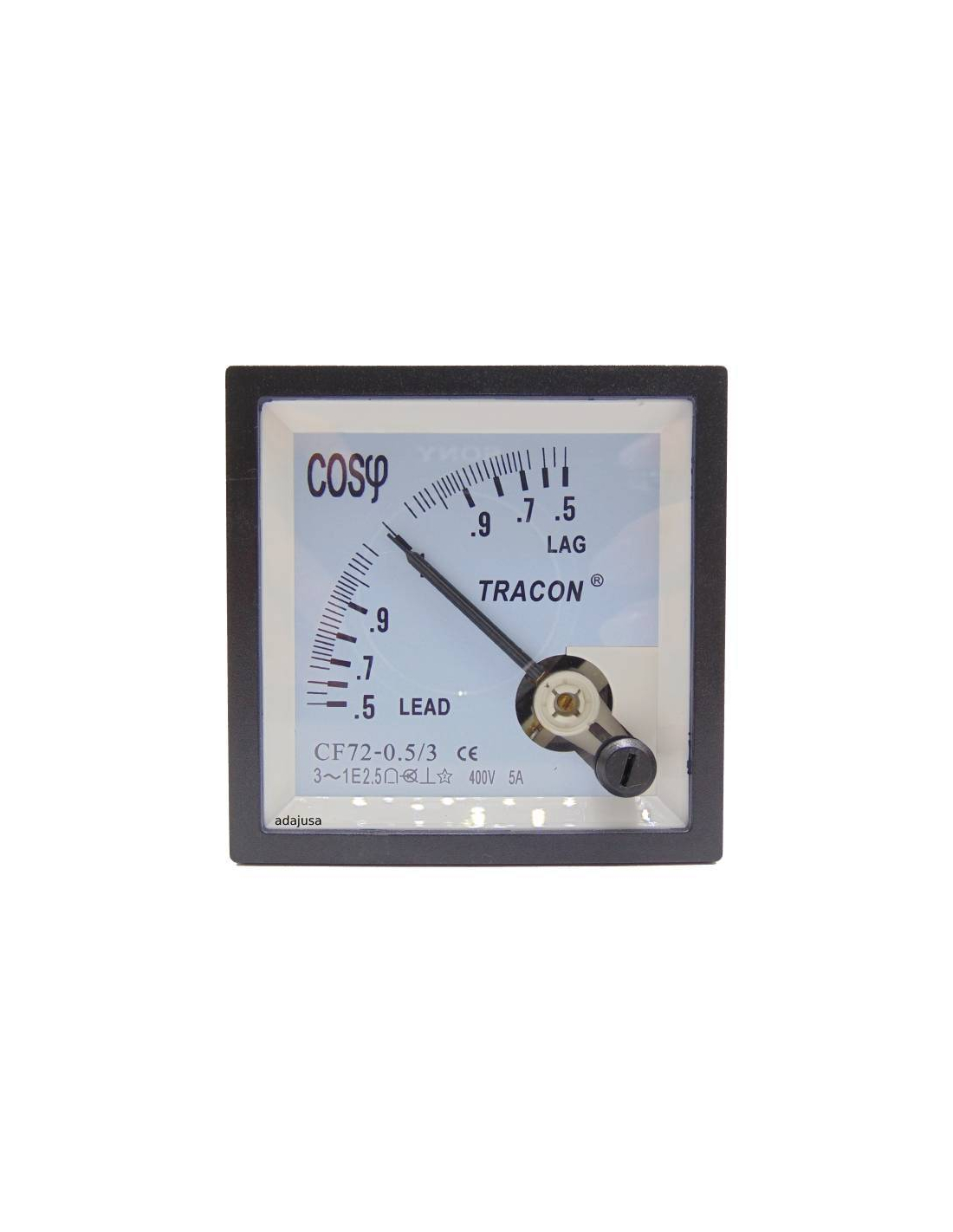

3-Phasen-Leistungsfaktor-Messgerät 72x72

Analoger Leistungsfaktormesser (cos φ) für Dreiphasennetze mit induktiven oder kapazitiven Lasten. Je nach Art der Last bewegt sich die Anzeige nach rechts, wenn es sich um eine induktive Last handelt, bzw. nach links, wenn es sich um eine induktive Last handelt, Tafel mit logarithmischer Skala. 72x72mm Transpanel-Montage

Hergestellt in ABS-Box, leicht und einfach zu installieren. Sie haben eine lange Dauer und einen kurzzeitigen Überlastungsfaktor, der für Stromkreise mit Stromüberlastungen sehr geeignet ist, wodurch die Dauer erhöht und die Verschlechterung des Messgeräts vermieden werden kann.

Es verfügt über eine Nullpunkteinstellung mittels eines Reglers, der sich auf der Vorderseite des Messgerätes befindet. Die Messskala ist in schwarzer Farbe auf einer weiß lackierten Aluminiumplatte eingraviert. Die Maßeinheit ist ein Eisenzeiger.

Merkmale:

• Hersteller/Lieferant: Tracon
• Best.-Nr.: CF72-0,5/3
• Art der Messung: Leistungsfaktor (cos φ)
• Art der Last: Induktiv / Kapazitiv
• Messbereich: 0,5 - 1
• Nennspannung: 400Vac
• Nennstrom: X/5A
• Anschlussart: Über Stromwandler, für Ströme größer als 5A
• Stromwandlerverhältnis: X/5 A, abhängig vom maximalen Strom
• Klasse (Genauigkeit): 2,5%
• Abmessungen des Rahmens: 72 x 72 mm
• Schnittgröße: 66mm
• Arbeitstemperatur: -25ºC...+55ºC
• Schutzart (von der Frontseite): IP52
• Schutzart der Klemmen (Abdeckung): IP20

Verbindung:

Wenn der Strom höher als 5A ist, muss der sekundäre 5A-Stromwandler verwendet werden (nicht im Lieferumfang enthalten).

Abmessungen:

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
