Kabelverschraubungsplatte mit 12 Eingängen 107 x 56 mm für Schaltschränke der TFE-Serie

Kabelverschraubungsplatte mit 12 Eingängen 107 x 56 mm für Schaltschränke der TFE-Serie

18,03 € Steuern inklusive

15,15 € ohne Steuer.

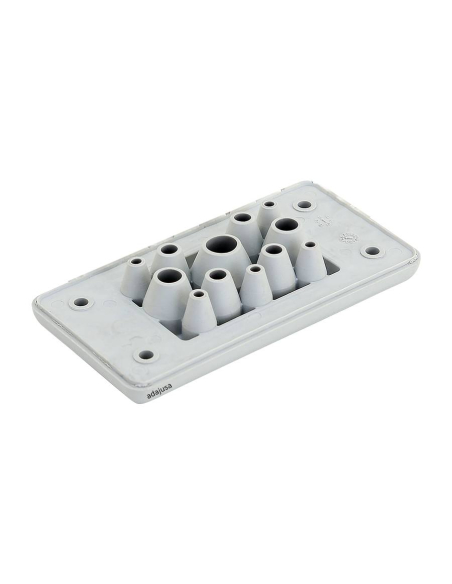

Kabelverschraubungsplatte mit 12 Eingängen für Metallschränke der TFE-Serie. Dieses Element befindet sich oben im Schrank und ermöglicht den Eintritt mehrerer Kabel oder Elektroschläuche mit unterschiedlichen Durchmessern. Metallverstärkte Platte.

Die Kabelverschraubung verfügt über 12 Einführungen: 5 x 3...7 mm, 4 x 5...10 mm, 2 x 7...13 mm, 1 x 9...16 mm,

Außenmaße der Platte 107x56mm. Schutzart IP65.



Referenz: EKBV-10


Repräsentatives Bild zur Veranschaulichung. Der gelieferte Artikel entspricht den angegebenen Spezifikationen.

Noch keine Fragen, lassen Sie die erste!
Datenschutz
Versand
Rücksendungen


Kabeldurchgangssystem für Schaltschränke der TFE-Serie, bestehend aus 12 Einführungslöchern. Dieses Element lässt sich einfach mit Schrauben oder Bolzen am oberen Teil des Schranks befestigen und ermöglicht die Einführung mehrerer Elektrokabel oder Schläuche unterschiedlicher und hoher Dichte. Außenmaße der Platte 107x56mm.


Sobald die Platte am oberen Teil des Gehäuses befestigt ist, müssen Sie nur noch einen kleinen Schnitt oder ein Loch an jeder der Membranen machen, in die Sie das Kabel einführen möchten, und es anschließend einführen. Sein Design ermöglicht es, die im Schrank befindlichen Elemente vor Wasser und Spritzern zu schützen.

Die Schutzart des Schrankes mit montierter Platte zur Kabeleinführung beträgt IP65. Sowohl für die Innen- als auch für die Außenmontage geeignet.



Eigenschaften:

  • Hersteller/Lieferant: Tracon
  • Referenz: EKBV-10
  • Anzahl der Eingänge bzw. Löcher: 12
  • Kabeldurchmesser: 5 x 3...7 mm, 4 x 5...10 mm, 2 x 7...13 mm, 1 x 9...16 mm
  • Kernmaterial: Stahlblech
  • Außenmaterial: Kunststoff
  • Abmessungen: 107x56mm
  • Arbeitstemperatur: -40 °C bis +100 °C
  • Schutzart: IP65


ekbv10_dimension






Material für den professionellen Gebrauch, Installation unter Einhaltung der am Installationsort geltenden Vorschriften.

Fragen

Seien Sie der Erste, der eine Frage zu diesem Produkt stellt!

Frage zum Produkt

* Erforderliche Felder
(lesen)

16 andere Produkte in derselben Kategorie:

Kabelverschraubungsplatte...
Metallgehäuse und Schränke

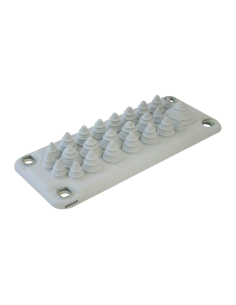

Kabelverschraubungsplatte mit 51 Einführungen 222 x 92 mm für Schaltschränke der TFE-Serie

TRACON
EKBV-05
19,50 € (16,39 € ohne Steuer.)
Kabelverschraubungsplatte mit 51 Eingängen für Metallschränke der TFE-Serie. Dieses Element befindet sich oben im Schrank und ermöglicht den Eintritt mehrerer Kabel oder Elektroschläuche mit unterschiedlichen Durchmessern. Metallverstärkte Platte. Die Kabelverschraubung hat 51 Einführungen: 50 x 7...13mm, 1 x 15...25mm, Außenmaße der Platte 222x92mm....
Fahrgestellmodule Reihen 1200x600 Blech - ASJD Fahrgestellmodule Reihen 1200x600 Blech - ASJD 2
  • -25%
Metallgehäuse und Schränke

Fahrgestell 1200x600 Blech

Tibox
500CHARM12060
137,28 € (115,37 € ohne Steuer.) 183,05 €
Frontchassis für Blechgehäuse. Frontplatte, die zur Unterteilung und Isolierung der Vorderseite der Schränke dient. Abmessungen des Schranks: 1200x600mm (Schrank nicht enthalten). Minimale Schranktiefe: 250 mm. Anzahl der Module: In der angehängten Datei (Download). Hinweis: Der Schrank ist nicht im Lieferumfang enthalten, er muss separat...
2
Metallgehäuse und Schränke

Schrank 500x400x200 mm mit Frontchassis TFE-Serie

TRACON
TFE504020M
142,10 € (119,41 € ohne Steuer.)
Wandmontierter Schrank (Ummantelung) aus Blech mit Frontrahmen aus 48 Modulen (3 Reihen mit je 16 Modulen). Schrank für elektrische Verteilertafeln, Maschinenschränke, Automatisierungs- und Steuerschränke, Klimaanlagen und Klimaanlagen usw. Die Türöffnungsrichtung kann geändert werden. Schutzart IP55. Im Lieferumfang enthalten: Schrank ,...
Schaltschrank 1000x800x250... Schaltschrank 1000x800x250... 2
Metallgehäuse und Schränke

Schaltschrank 1000x800x250 mm TFE-Serie

TRACON
TFE1008025
357,07 € (300,06 € ohne Steuer.)
Wandschaltschrank (Hülle) aus Blech mit Montageplatte, speziell für Elektroverteilerschränke, Maschinenschränke, Automatisierungs- und Steuerschränke, Klimaanlagen und Klimaanlagen usw. Die Öffnungsrichtung der Tür kann geändert werden. Schutzart IP55. Platte und Montagehalterungen im Lieferumfang enthalten. Referenz: TFE1008025 Außenmaße: Höhe: 1000 mm...
Inspektionsfenster mit...
Metallgehäuse und Schränke

Inspektionsfenster mit Abdeckung 235 x 98 mm für Schränke der TFE-Serie

TRACON
TFE-KA12
33,19 € (27,89 € ohne Steuer.)
Sichtfenster mit Klappdeckel für Metallschränke der TFE-Serie. Ermöglicht einfachen Zugriff auf modulare Geräte, die im Schrank installiert sind, ohne dass die Tür geöffnet werden muss. Schutz vor unbeabsichtigtem Berühren.Außenmaße 235x98x95mm. Schutzart IP44. Referenz: TFE-KA12 Repräsentatives Bild zur Veranschaulichung. Der gelieferte Artikel...
PTC-Widerstandsheizungen GHT015-B
Metallgehäuse und Schränke

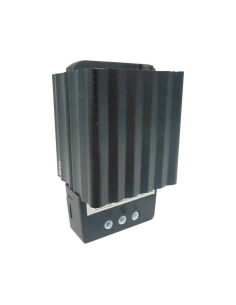

Heizwiderstand für elektrische Schaltschränke 15W, 120-240V AC/DC
