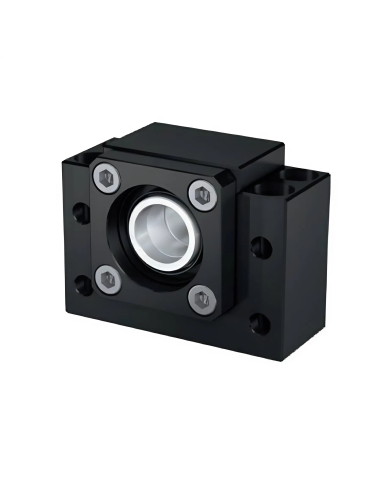

Feststehender Kugelgewindeträger BK 20 - Hiwin

BK 20 Festlagerung für Kugelgewindespindeln mit einem Wellen-Nenndurchmesser von 25 - 28 mm, inklusive zwei Hochpräzisions-Schrägkugellager 7004A P0.


Da die Spindeln axiale und radiale Kräfte aufnehmen und erzeugen, benötigen sie an einem Ende eine feste und am anderen Ende eine schwimmende Lagerung.

Die Festlager des Typs BK nehmen die auf die Spindel wirkenden Kräfte auf und verhindern axiale Bewegungen, indem sie die Kugelgewindespindel fest fixieren und eine hohe Steifigkeit bieten. Sie bestehen aus zwei Schrägkugellagern der Serie 7000, einer Spannmutter zum korrekten Vorspannen der Lager, einem Deckel aus retention und einem Stützring. Diese Gehäuse werden an der Spindel auf der Motorseite montiert, wo die Antriebskraft angreift.

BK-Gehäuse eignen sich für die Gewährleistung von Stabilität und Genauigkeit in linearen Bewegungsanwendungen, sie bieten eine starke Unterstützung für die Spindel und sorgen für eine längere Lebensdauer der Spindel und eine bessere Spindelleistung, indem sie den Spindelverschleiß reduzieren. Ihre starre Konstruktion minimiert die Spindeldurchbiegung und gewährleistet die Ausrichtung und Genauigkeit der Bewegung.


Die Spindelhöhe des BK-Festlagers lagerung ist auf die des BF-Lagers lagerung abgestimmt. Die für das BK-Festlager geeignete Spindelendenbearbeitung ist der Typ E9-xx.





Hersteller: HIWIN
BK20




Abmessungen und Eigenschaften des Lagers:

Andere Größen auf Anfrage.



Material für den professionellen Einsatz, Einbau unter Beachtung der am Einbauort geltenden Vorschriften.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf den Reiter "Anhänge" klicken
