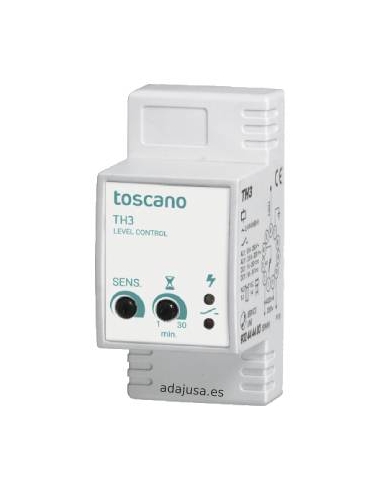

Wasserstandsregelungsrelais TH3-230/400 mit Rückstellzeitgebe

Füllstandsrelais für Flüssigkeiten (Wasser) mit konduktivem Sondensystem. Dieses Niveauregelungsrelais ermöglicht die Kontrolle des Wasserstandes in einem Brunnen.

Einstellbare Empfindlichkeit, Rückstellzeit einstellbar zwischen 1 und 30 Minuten. Betrieb mit zwei Spannungen, das gleiche Relais kann mit 230Vac oder 400Vac betrieben werden.

Der Anschluss erfolgt über einen undekalierten Sockel (nicht im Lieferumfang enthalten), der die Installation und spätere Wartung erleichtert. Da es über eine Empfindlichkeitsregelung verfügt, eignet sich dieses Relais für Situationen, in denen besondere Umstände vorliegen (hohe Luftfeuchtigkeit, großer Abstand zwischen Sonden und Geräten, Erdungskapazität des Sondenkabels). In diesen Fällen ist es notwendig, die Empfindlichkeit zu verringern, um Fehlauslösungen des Relais zu vermeiden.

Es hat einen Anschluss für 1 Sonde, Mindestpegel.

Verbindung:

Hinweis: Im Lieferumfang sind weder die Sonde noch der Sockel enthalten, sondern nur das Relais.

Technische Daten:

• Hersteller Toscano
• Teilenummer: TH3-230/400

• Betriebsspannung: 230/400 Vac 50-60 Hz
• Leistungsaufnahme: 2 VA
• Spannungstoleranz: +10% -20% Spannungstoleranz: +10% -20% Spannungstoleranz: +10% -20% Ansprechempfindlichkeit: Einstellbar
• Ansprechempfindlichkeit: Einstellbar 3..60 kΩ
• Sondenspannung: 12 Vac 50 Hz
• Sondenstrom: 1,2 mA maximaler Kurzschlussstrom
• Max. Anschlussquerschnitt: 2x2,5mm²
• Ausgangskontakt
  • AC1: 10A - 250Vac
  • AC11: 2,5A - 230Vac
  • DC1: 1A -250Vdc
  • DC11: 5A-24Vdc
• Umgebungsbereiche -10º bis +60ºC
• Empfohlene maximale Entfernung zwischen Relais und Sonden: ca. 150 m

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken.
Material für den professionellen Einsatz, es muss von qualifiziertem Personal unter Beachtung der am Installationsort geltenden Vorschriften installiert werden.
