Ovaler Wellenträger 25mm aus gestanztem Blech Serie BPFL - ISB

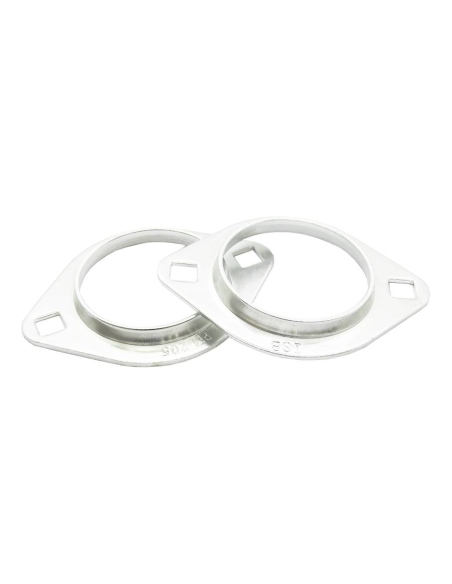

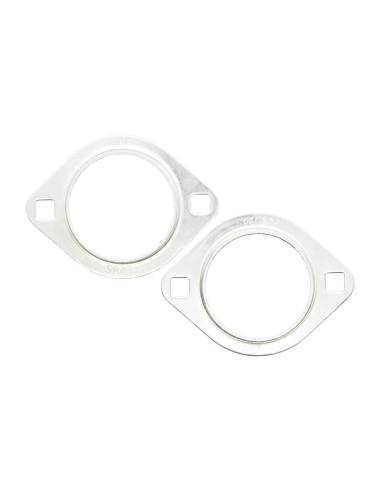

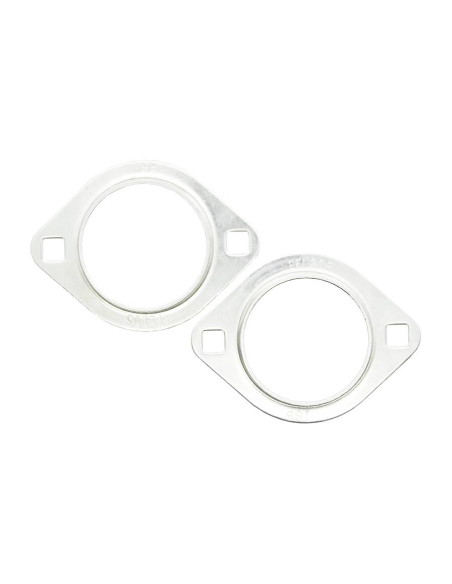

Selbstausrichtendes, ovales Gehäuse aus zwei gestanzten Stahlblechen, für Lager mit einem Wellendurchmesser von 25 mm. Ovales Gehäuse für den Einbau von Kugellagern der Serien SA2 und SB2 von ISB.


Kompatibel mit Lagern der Serie SA2: SA205-2RS (Welle 25mm)
Kompatibel mit Lagern der Serie SB2: SB205-2RS (Welle 25mm)

Dieser Gehäusetyp ist in Verbindung mit einem Lager in der jeweiligen Gehäuselaufbahn frei schwingend, kann Fluchtungsfehler ausgleichen und mögliche Spannungen zwischen Welle und Gehäuse eliminieren.

Das Einsatzgebiet dieses Lagergehäusetyps sind industrielle und allgemeine Anwendungen mit normalen Belastungen und niedrigen bis mittleren Drehzahlen.

Gehäuse aus gestanzten Blechen oder Platten haben eine hohe Drehgeschwindigkeit und eine hohe Elastizität. Diese Gehäuse kombinieren geringes Gewicht mit optimaler mechanischer Festigkeit. In einigen Fällen kann diese Art von Stütze bei hoher Belastung verformt werden, was je nach Richtung und Belastung unterschiedlich sein kann. Darüber hinaus können die Form des Trägers und die Dicke der Platten das Ausmaß der Verformung beeinflussen. Die zulässige Belastung muss daher so bemessen sein, dass die daraus resultierende Verformung die Funktionsfähigkeit des Trägers nicht beeinträchtigt. Die zulässige Belastung beträgt ca. 1/3 des Grundlastwertes in radialer Richtung und 1/3 der zulässigen Radialbelastung in axialer Richtung.

Typische Anwendungen:

• Landwirtschaftliche Maschinen
• Maschinen für die Gartenarbeit
• Fitnessgeräte
• holzbearbeitungsmaschinen, marmorverarbeitungsmaschinen...
• Abfüllmaschinen
• Produktionslinien

Referenz: BPFL-25-ISB

Abmessungen:

• a: 95 mm
• e: 76 mm
• b: 71 mm
• s: 9 mm

HINWEIS: Im Lieferumfang ist nur die Halterung enthalten. Das Lager muss separat erworben werden



Material für den industriellen Einsatz, es muss von qualifiziertem Personal unter Einhaltung der am Installationsort geltenden Vorschriften installiert werden .
