Zylinder 100x80 doppeltwirkend - Mindman

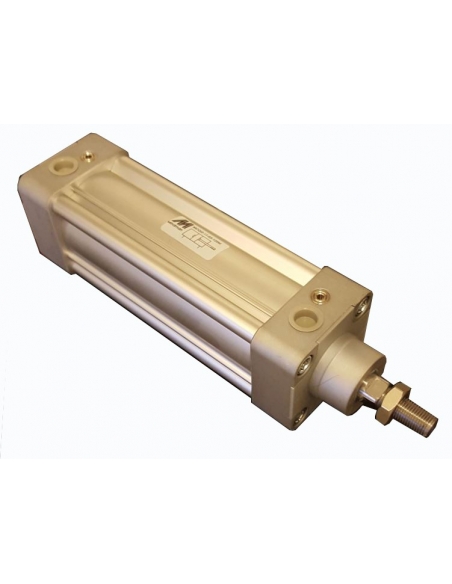

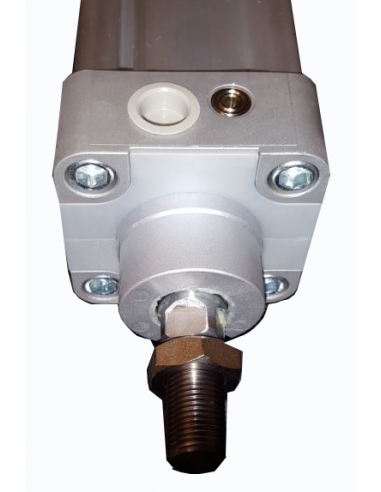

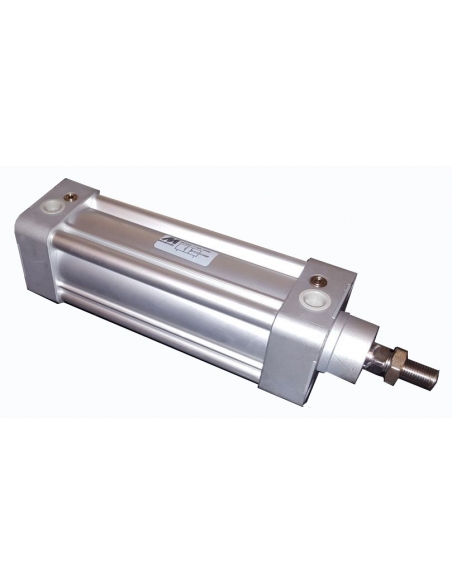

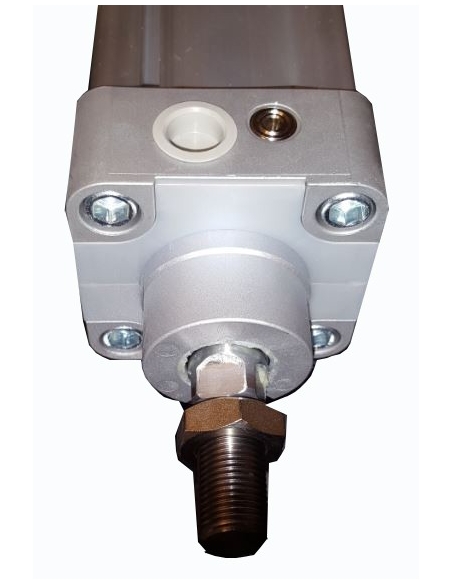

Pneumatischer Zylinder durchmesser 100 mm, Hub 80 mm, doppeltwirkend mit pneumatischer Dämpfung und vorbereitet für magnetische Erfassung. Der Pneumatikzylinder ist nach ISO 15552 (Ex ISO 6431) gefertigt, mit Aluminiumhülse. Kolbenstange aus verchromtem Stahl. Große Auswahl an Zubehör für die Montage des Pneumatikzylinders.

Technische Merkmale des Pneumatikzylinders:

• Hersteller: Mindman.
• Ref. 281MCQI211100080M
• Durchmesser und Hub: Ø100x80mm.
• Typ: Doppelt wirkender Pneumatikzylinder.
• Dämpfung: Pneumatisch.
• Art der Flüssigkeit: Luft mit oder ohne Schmierung.
• Herstellungsnorm: ISO 6431
• Maximaler Betriebsdruck: 10 Bar.
• Art der Dichtungen: NBR.
• Betriebstemperatur: -10ºC bis +80ºC.
• Bauart: Spindel aus verchromtem Stahl, Hülse aus Aluminium.
• Größe des Lufteinlassgewindes: G ½".
• Gewinde der Zylinderstange: M20x1,5
• Gewicht: 10,25 kg.
• Theoretische Maximalkraft, die der Zylinder beim Schieben entwickeln kann:

Druck 5 kg/cm²: 251,3 Kg.

Druck 6 kg/cm²: 301,6 Kg.

Druck 7 kg/cm²: 351,9 kg.

• Theoretische Höchstkraft, die der Zylinder beim Ziehen entwickeln kann:

Druck 5 kg/cm²: 226,8 kg.

Druck 6 kg/cm²: 272,1 Kg.

Druck 7 kg/cm²: 317,5 Kg.

Material für den professionellen Gebrauch, das unter Einhaltung der am Installationsort geltenden Vorschriften zu installieren ist.

Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
