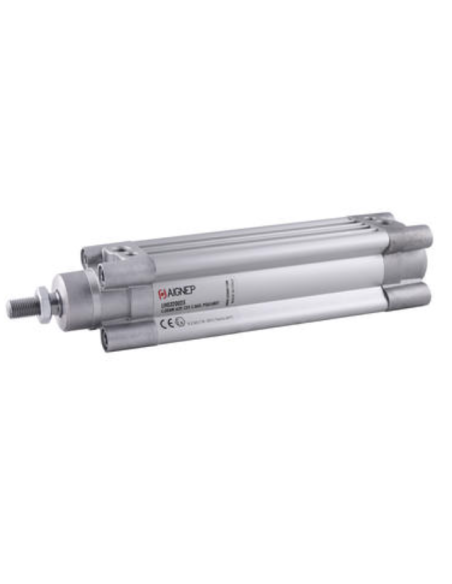

Pneumatikzylinder Durchmesser 50 mm Hub 200mm Standardausführung, doppeltwirkend mit pneumatischer Dämpfung und vorbereitet für magnetische Erfassung. Der Pneumatikzylinder ist nach ISO 15552 (Ex ISO 6431) gefertigt, mit Aluminiumhülse. Kolbenstange aus verchromtem oder rostfreiem Stahl (je nach Ausführung). Umfangreiches Zubehör für die Montage des Pneumatikzylinders.
Die von Aignep hergestellten Pneumatikzylinder der Baureihe "L" sind in einer Vielzahl von Ausführungen erhältlich.
- Standardausführung. Standardbereich für die Automatisierung. Betriebstemperatur von 0ºC bis +80ºC, NBR-Dichtungen, geringe Reibung. Kolbenstange aus verchromtem oder rostfreiem Stahl AISI 303
- Langlebige Version. Arbeitstemperatur von -20ºC bis +80ºC, Dichtungen aus Polyurethan.
- Version für hohe Temperaturen und chemische Verträglichkeit. Betriebstemperatur von -10ºC bis +150ºC, alle Dichtungen aus FKM.
- Version für niedrige Temperaturen. Arbeitstemperatur von -40ºC bis +80ºC, Dichtungen aus Polyurethan.
- Ausführung mit FKM-Spindelabstreifer. Fronttemperatur von -10ºC bis 150ºC.
- Beständig gegen Wasser und chemische Reinigung. Temperaturbereich von -10ºC bis +60ºC, Dichtungen aus wasserdichtem Polyurethan, Spindel INOS AISI 303, spezielle schwarze Kataphorese-Lackierung.
- Korrosionsbeständig, verträglich mit chemischen Stoffen. Temperaturbereich von -10ºC bis +150ºC, alle Dichtungen aus FKM, Metallabstreifer an der Spindel, Spindel aus INOX AISI 303. Speziell lackierte schwarze Kataphoresekappen.
- Standardausführung, Spindel aus rostfreiem Stahl AISI 303
- Baureihe "LH-IS". Standardreihen mit Kolbenstange aus rostfreiem Stahl AISI 303
Technische Merkmale des Pneumatikzylinders:
- Hersteller: Aignep
- Referenz des Herstellers: LH0500200
- Durchmesser und Hub: Ø50x200 mm
- Typ: Doppelt wirkender Pneumatikzylinder
- Dämpfung: Pneumatisch
- Art der Flüssigkeit: Luft mit oder ohne Schmierung
- Herstellungsnorm: ISO 15552
- Maximaler Betriebsdruck: 10 bar (1 Mpa)
- Minimaler Startdruck: 0,1 bar (0,1 Mpa)
- Art der Dichtungen: NBR
- Betriebstemperatur: 0ºC bis +80ºC (-20ºC bei völlig trockener Luft)
- Bauart: Stiel aus verchromtem Stahl
- Gewindegröße der Luftanschlüsse: G 1/4"
- Durchmesser des Stiels: 20 mm
- Gewinde der Kolbenstange: M16x1,5
- ATEX-Zylinder: - II 2 GD c T6 -20 ° C
- Theoretische Maximalkraft, die der Zylinder auf Schub entwickeln kann
- Druck 5 kg/cm²: 98,2
- Druck 6 kg/cm²: 117,8
- Druck 7 kg/cm²: 137,4
- Theoretische Höchstkraft, die der Zylinder beim Ziehen entwickeln kann
- Druck 5 kg/cm²: 82,5
- Druck 6 kg/cm²: 99,0
- Druck 7 kg/cm²: 115,5
Material für den professionellen Einsatz, das unter Einhaltung der am Installationsort geltenden Vorschriften zu installieren ist.
Der Zylinder ist für den Einbau von Magnetdetektoren und diversem Zubehör vorbereitet. Die Lieferung umfasst nur den Zylinder, das übrige Zubehör muss separat bestellt werden.
Auf Anfrage können wir neben den Standardhüben auch Hübe zwischen 25 und 2700mm liefern
Für weitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf den Reiter "Attached Files" klicken
