Pneumatischer Druckknopf schwarz-rot Ventil: 3/2 NO hinten - Metal Work

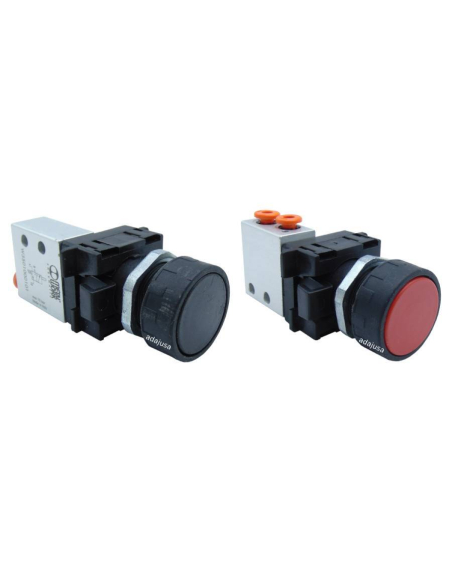

Drucktaster mit schwarzer und roter Scheibe, geschützt monostabil für den Einsatz mit pneumatischen Endschalterventilen mit Drucktastenbetätigung

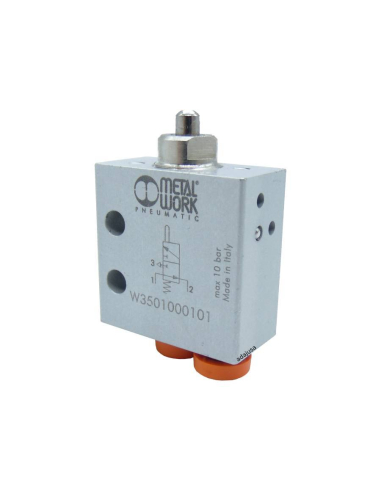

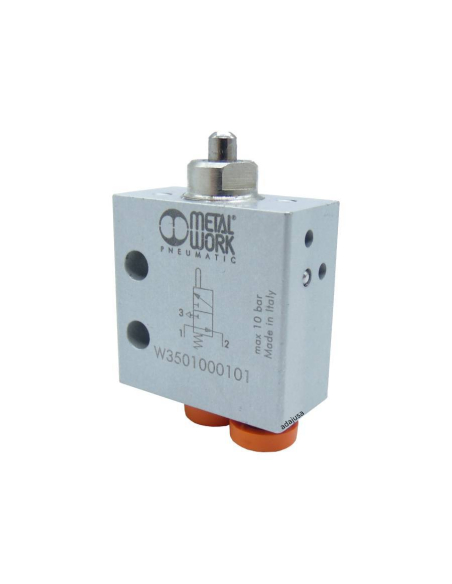

Pneumatischer Endschalter mit Metallstößelbetätigung, mit integrierten Schnellanschlussverschraubungen für 4mm Rohraußendurchmesser. In Ruhestellung des Endschalters ist das Ventil normalerweise geöffnet, d.h. am Ausgang ist keine Luft vorhanden, Luft kann durchströmen, bei Betätigung ist kein pneumatischer Druck mehr am Ausgang vorhanden und der Ausgang ist mit der Entlüftung verbunden, um Luft aus dem Kreislauf abzulassen.

Die Lieferung umfasst:

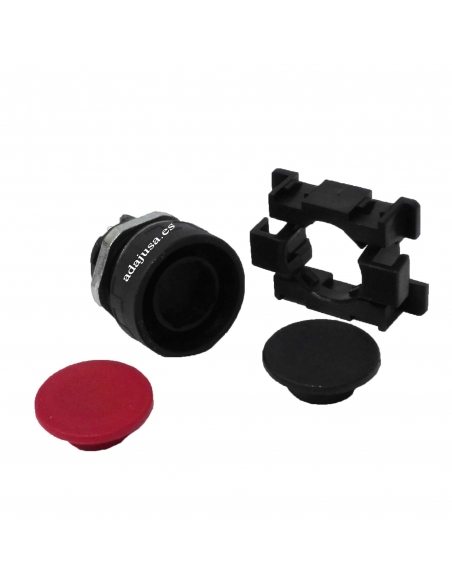

• Druckknopfgehäuse

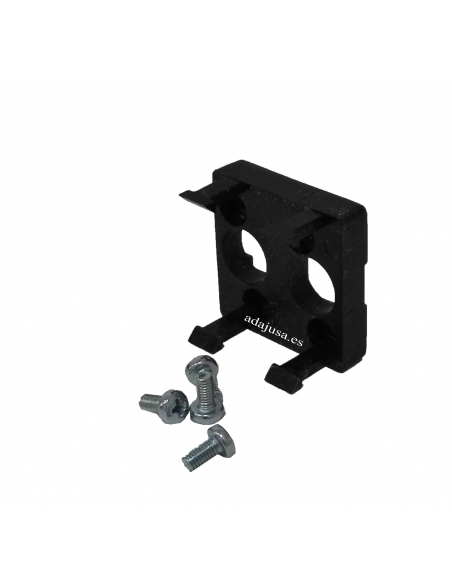

• Adapter
• Nuss
• 2 Scheiben (1 schwarze und 1 rote)
• Ventil-Adapter
• 4 Schrauben
• Begrenzungsventil NA Vorderkolben.

ventileigenschaften:

• Hersteller: Metal work
• Ventiltyp: 3/2 stromlos offen (NO).
• Art der Endschalterbetätigung: Metallkolben vorne.
• Referenz des Herstellers: W3501000101
• Art des Materials: Metall.
• Fittings: Schnellkupplungen für Rohrdurchmesser 4 mm auf der Rückseite
• Einbau: in jeder Lage.

ANMERKUNGEN:
- Um die pneumatische Funktion 5/2 zu erhalten, müssen ein 3/2 NC und ein 3/2 NO Propellerventil auf den Adapter montiert werden.
- Um die pneumatische Funktion 5/3 geöffnete Zentren zu erhalten, werden zwei 3/2 NC-Stützenventile auf den Adapter montiert.
- Um die pneumatische Funktion 5/3 Mitte unter Druck zu erhalten, müssen zwei 3/2 NO Stützenventile auf den Adapter montiert werden.

Mit dem Ventiladapter können Sie bis zu zwei Ventile gleichzeitig montieren. Im Lieferumfang ist nur ein Ventiltyp enthalten. Wenn Sie möchten, können Sie ein weiteres Ventil separat kaufen, um den Druckknopf zu ergänzen.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Fürweitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
