Pneumatischer Druckknopf schwarz-rot Ventil: 3/2 NA Seite - Metal Work

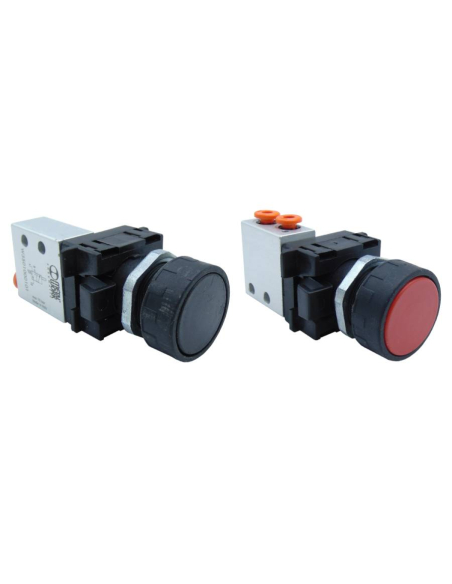

Drucktaster mit schwarzer und roter Scheibe, geschützt monostabil für den Einsatz mit pneumatischen Endschalterventilen mit Drucktastenbetätigung

Pneumatischer Endschalter mit Metallstößelbetätigung, mit integrierten Schnellanschlussverschraubungen für 4mm Rohraußendurchmesser. Wenn das Endschalterventil in Ruhestellung (NO) ist, d. h. bei Nichtbetätigung keine Luft am Auslass vorhanden ist, kann Luft durchströmen, bei Betätigung wird der Luftstrom gestoppt und die Luft im Auslasskreislauf steht mit dem Abgas in Verbindung.

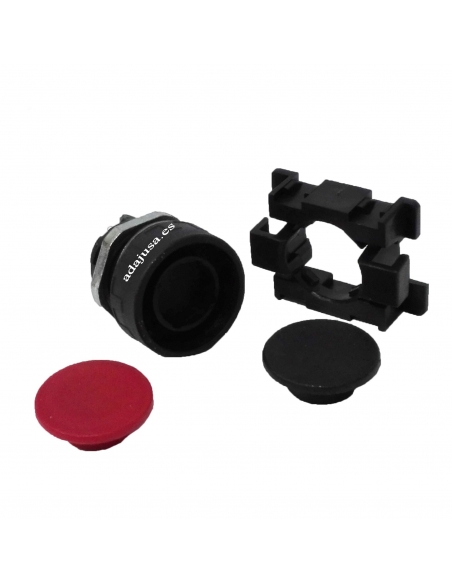

Der Lieferumfang umfasst:

• Druckknopfgehäuse
• Adapter
• Nuss
• 2 Scheiben (1 schwarze und 1 rote)
• Ventil-Adapter
• 4 Schrauben
• NA-Hubendventil für Schlauchdurchmesser 4mm seitlich angeordnet.

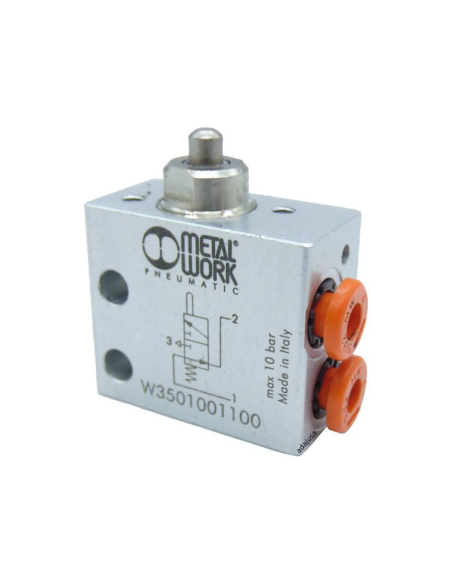

ventileigenschaften:

• Hersteller: Metal work
• Art des Ventils: 3/2 normal offen (NO).
• Art der Endschalterbetätigung: Metallkolben vorne.
• Referenz des Herstellers: W3501001100 (VME2-01 NO diameter4)
• Art des Materials: Metall.
• Fittings: Schnellkupplungen für Rohrdurchmesser 4 mm an der Seite.
• Einbau: in jeder Lage.

ANMERKUNGEN:
- Um die pneumatische Funktion 5/2 zu erhalten, müssen ein 3/2 NC und ein 3/2 NO Propellerventil auf den Adapter montiert werden.
- Um die pneumatische Funktion 5/3 geöffnete Zentren zu erhalten, werden zwei 3/2 NC-Stützenventile auf den Adapter montiert.
- Um die pneumatische Funktion 5/3 Mitte unter Druck zu erhalten, müssen zwei 3/2 NO Stützenventile auf den Adapter montiert werden.

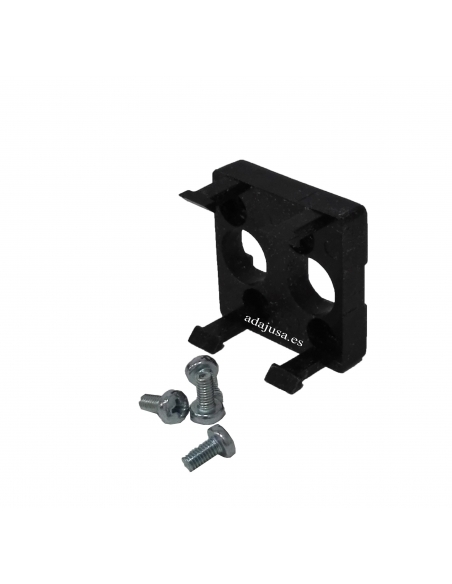

Mit dem Ventiladapter können Sie bis zu zwei Ventile gleichzeitig montieren. Im Lieferumfang ist nur ein Ventiltyp enthalten. Wenn Sie möchten, können Sie ein weiteres Ventil separat kaufen, um den Druckknopf zu ergänzen.

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Fürweitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
