53,51 € Steuern inklusive

44,97 € ohne Steuer.

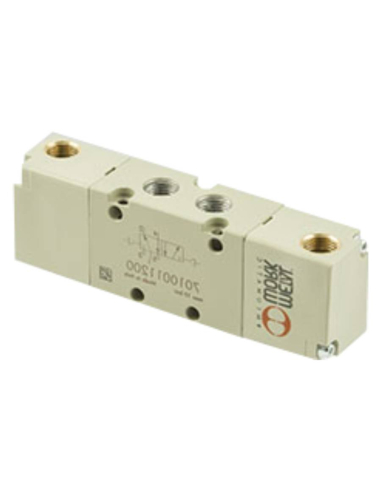

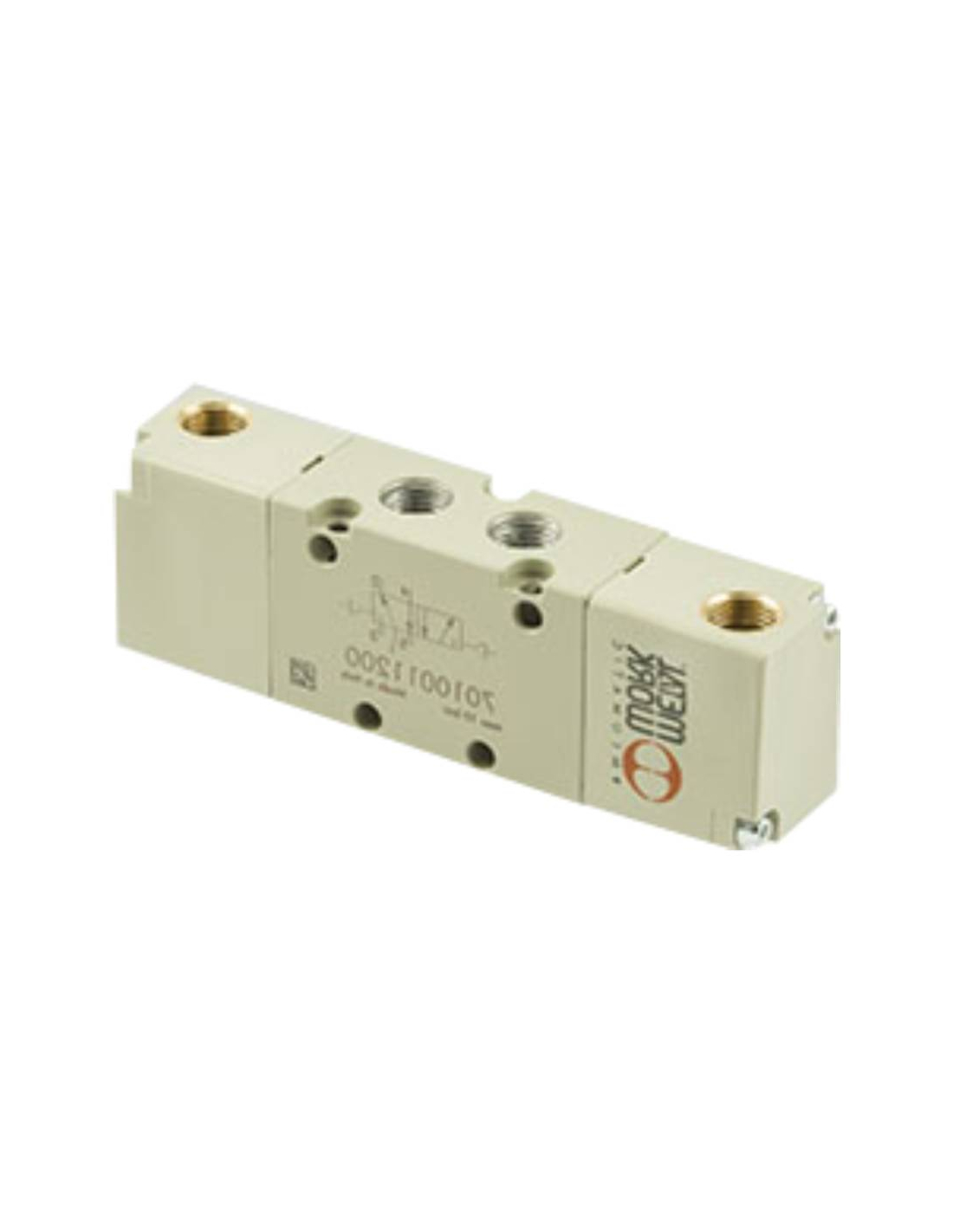

Pneumatisches Ventil 1/4 5-Wege 3 Positionen Entlüftung Mitte, pneumatisch betätigt, Metallgehäuse. Zur Steuerung von doppeltwirkenden Zylindern.

Bestell-Nr.: 7020012200

Esquema válvula 3 posiciones centros en escape

Logotipo Metal Work


Repräsentatives Bild zu Veranschaulichungszwecken, der gelieferte Artikel entspricht den angegebenen Spezifikationen.

Noch keine Fragen, lassen Sie die erste!
Datenschutz
Versand
Rücksendungen


Pneumatisches Ventil von 1/4 5/3 Auslasszentren, pneumatisch betätigt, das die Steuerung von doppelt wirkenden Zylindern ermöglicht.

Das Ventil hat 3 Stellungen, bei Betätigung eines Eingangs bewegt sich der Zylinder vorwärts, ohne Betätigung einer der Stellungen bleibt der Zylinder ohne Druck (Kraft), die Luft wird seitlich aus dem Zylinder abgelassen, und bei Betätigung des anderen Eingangs wird der Zylinder eingefahren

Technische Merkmale:

  • Hersteller: Metal Work.
  • Aktenzeichen: PNV36PNSOC.
  • Code: 702012200.
  • Diagramm: 5 Möglichkeiten.
  • Positionen: 3 monostabile, Zentren im Auspuff.
  • Größe: 1/4".
  • Art des Mediums: Druckluft oder Vakuum, geölt oder ungeölt.
  • Arbeitsdruck: Vakuum÷10 bar
  • Mindestbetriebsdruck: 2,5 bar.
  • Arbeitstemperatur: -10º÷60ºC.
  • Nenndurchmesser: 7,5 mm.
  • Durchflussmenge bei 6 bar ΔP 0,5 bar: 750 Nl/min.
  • Durchflussmenge bei 6 bar ΔP 1 bar: 1100 Nl/min.
  • Ansprechzeit bei 6 bar: 7ms/15ms.
  • Material der Konstruktion: Aluminium

Dimensiones válvulas 3 posiciones 1/4 Metal Work

Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.

Fürweitere Informationen können Sie das technische Datenblatt herunterladen, indem Sie auf die Registerkarte "Anhänge" klicken
