Einphasiger 50VA-Ringkerntransformator, Eingangsspannung 230Vac und zwei 15Vac-Ausgangswicklungen, die in Reihe geschaltet werden können, um einen Ausgang von 30Vac und einen Strom von 1,67A (Scheinstrom) zu erhalten, oder parallel, um einen Ausgang von 15Vac und einen Strom von 3,34A (Scheinstrom) zu erhalten.
Diese Art von Transformator ist sehr gut geeignet, wenn eine geringere Größe und ein geringeres Gewicht erforderlich sind, mit einer Verbesserung von bis zu 50 % im Vergleich zu anderen Bauarten, sehr geringen Verlusten bei Kupfer unter Last, was zu einer geringeren Überhitzung und einem hohen Wirkungsgrad führt. Ausgezeichnete Vakuum-/Lastregelung und sehr niedriger Geräuschpegel. Sehr geringe magnetische Abstrahlung.
Ringförmiger Magnetkern aus hochpermeablem, wärmebehandeltem Silizium-Stahlblech mit Verlusten von weniger als 1 W/kg.
Montage mittels 2 Metallscheiben, Isolierscheiben und Schraube (im Lieferumfang enthalten).
20 cm lange Ausgangsdrähte mit Farbkennzeichnung.
Die Hauptanwendung dieses Transformatorentyps ist die Steuerung und Kontrolle von Industrieautomaten, Stromversorgungen und allgemeinen Anwendungen. Sie sind für die Versorgung elektrischer Geräte bestimmt, bei denen eine galvanische Trennung zwischen den Stromkreisen erforderlich ist.

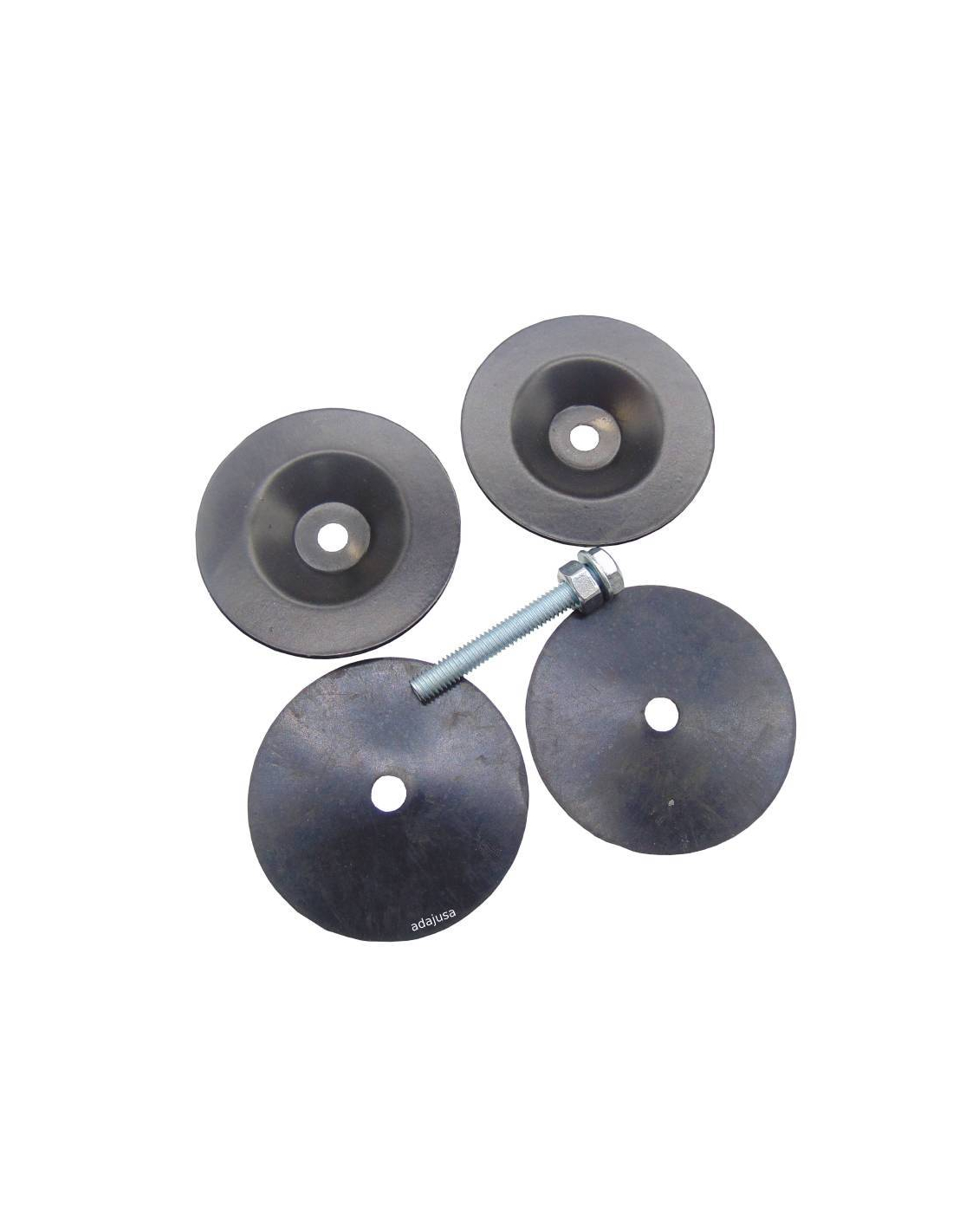

Die Lieferung umfasst:
- Ringkerntransformator
- 2 Metallscheiben
- 2 isolierende Unterlegscheiben
- Schraube
- Mutter
Technische Merkmale des Transformators:
- Teilenummer: 7220017
- Typ des Transformators: Ringkerntransformator
- Primärspannung des Transformators: 230Vac ± 10%
- Frequenz: 50/60 Hz
- Sekundärspannung (Ausgang) des Transformators: 15/30 V, wählbar durch Verbindung der Ausgangsleitungen
- Toleranz der Ausgangsspannung: ± 5%
- Leistung des Transformators: 50 VA
- Maximaler Strom (Ausgang) des Transformators: 1,67/3,34 A, wählbar durch Verbindung zwischen den Ausgangskabeln
- Leerlauf-/Lastregelung: 14%
- Kernverluste: 0,4 W
- Verluste Kupfer: 8 W
- Temperaturanstieg: +45ºC
- Wicklungen: Kupfer Lackdraht, Wärmeklasse H 180ºC
- Spannungswahl: durch Verbindung zwischen den Ausgangsdrähten
- Sekundärschaltung: seriell-parallel
- Dielektrische Festigkeit größer als 3000V-1mn zwischen Primär- und Sekundärseite
- Umgebungstemperatur: 40ºC
- Maximale Überhitzung für Klasse B: 95ºC
- Befestigung: Scheiben, Schraube/Mutter M4
- Schutzart: IP-00
- Gewicht: 0,75 Kg
- Abmessungen (AxBxC) 80x34x38 mm
- Bescheinigung: UNE-EN61558
Für andere Typen und Modelle von Transformatoren wenden Sie sich bitte an uns.
Elektrischer Anschluss
Die Sekundärwicklungen können auch unabhängig voneinander verwendet werden, in diesem Fall beträgt die verfügbare Leistung für jede der Wicklungen 50% der Gesamtleistung des Transformators.
Der Transformator wird ohne jegliche Art von Überlastschutz geliefert, es ist zwingend erforderlich, diesen zu installieren, um eine Überlastung des Transformators zu vermeiden. Die angegebene Leistung und der Strom sind Scheinleistungen, der vom Transformator gelieferte Wirkstrom hängt vom Leistungsfaktor der angeschlossenen Last ab.
Bei Verwendung einer Schutzsicherung in der Primärseite wird empfohlen, den trägen Typ zu verwenden, um den für diesen Transformatorentyp charakteristischen hohen Anlaufstrom aufzufangen.
Material für den professionellen Einsatz, Installation unter Beachtung der am Installationsort geltenden Vorschriften.
