Runder Wellenträger 20mm aus gestanztem Blech Serie BPF - ISB

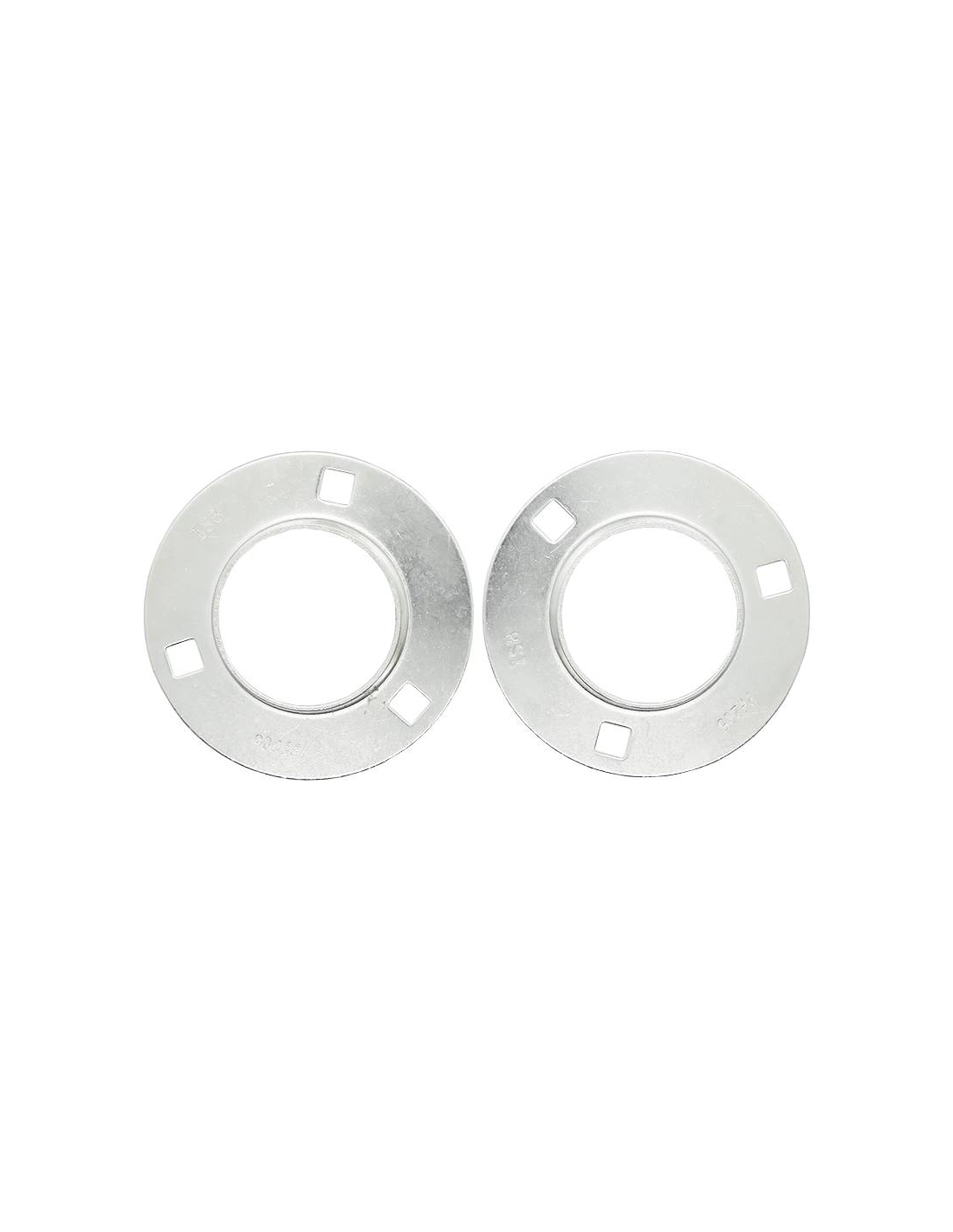

Selbstausrichtendes rundes Gehäuse aus zwei Teilen aus gestanztem Stahlblech, für Lager mit einem Wellendurchmesser von 20 mm. Rundes Gehäuse zur Aufnahme von Kugellagern der Serien SA2 und SB2 der Marke ISB.


Kompatibel mit Lagern der Serie SA2: SA204-2RS (Welle 20mm)
Kompatibel mit Lagern der Serie SB2: SB204-2RS (Welle 20mm)

Dieser Gehäusetyp ist in Verbindung mit einem Lager in der jeweiligen Gehäuselaufbahn frei schwingend, kann Fluchtungsfehler ausgleichen und mögliche Spannungen zwischen Welle und Gehäuse eliminieren.

Das Einsatzgebiet dieses Lagergehäusetyps sind industrielle und allgemeine Anwendungen mit normalen Belastungen und niedrigen bis mittleren Drehzahlen.

Gehäuse aus gestanzten Blechen oder Platten haben eine hohe Drehgeschwindigkeit und eine hohe Elastizität. Diese Gehäuse kombinieren geringes Gewicht mit optimaler mechanischer Festigkeit. In einigen Fällen kann diese Art von Stütze bei hohen Belastungen verformt werden, die je nach Richtung und Belastung variieren können. Darüber hinaus können die Form des Trägers und die Dicke der Platten das Ausmaß der Verformung beeinflussen. Die zulässige Belastung muss daher so bemessen sein, dass die daraus resultierende Verformung die Funktionsfähigkeit des Trägers nicht beeinträchtigt. Die zulässige Belastung beträgt ca. 1/3 des Grundlastwertes in radialer Richtung und 1/3 der zulässigen Radialbelastung in axialer Richtung.

Typische Anwendungen:

• Landwirtschaftliche Maschinen
• Maschinen für die Gartenarbeit
• Fitnessgeräte
• holzbearbeitungsmaschinen, marmorverarbeitungsmaschinen...
• Abfüllmaschinen
• Produktionslinien

Referenz: BPF-20-ISB

Abmessungen:

• a: 90 mm
• e: 71,5 mm
• s: 9 mm

HINWEIS: Im Lieferumfang ist nur das Gehäuse enthalten. Das Lager muss separat erworben werden



Material für den industriellen Einsatz, es muss von qualifiziertem Personal unter Einhaltung der am Installationsort geltenden Vorschriften installiert werden .
